VESSELVIEW 7
INSTALLATIONSANLEITUNG
HINWEIS: Diese Anleitung sollte zur späteren Verwendung durch den Besitzer nach der Installation zusammen mit dem
Produkt aufbewahrt werden.
WICHTIG: Dieses Dokument wurde verfasst, um unseren Vertragshändlern, Bootsbauern und unserem
Wartungspersonal bei der korrekten Installation oder Wartung unserer Produkte behilflich zu sein. Personen, die noch
nicht in den empfohlenen Wartungs- und Installationsverfahren für diese oder ähnliche Produkte von Mercury Marine
geschult sind, sollten diese Arbeiten von einem zugelassenen und geschulten Mercury Marine Techniker ausführen
lassen. Falscher Einbau oder inkorrekte Wartungsverfahren an einem Mercury-Produkt können zu Schäden am Produkt
oder Verletzungen des Installationspersonals bzw. Bedieners führen.

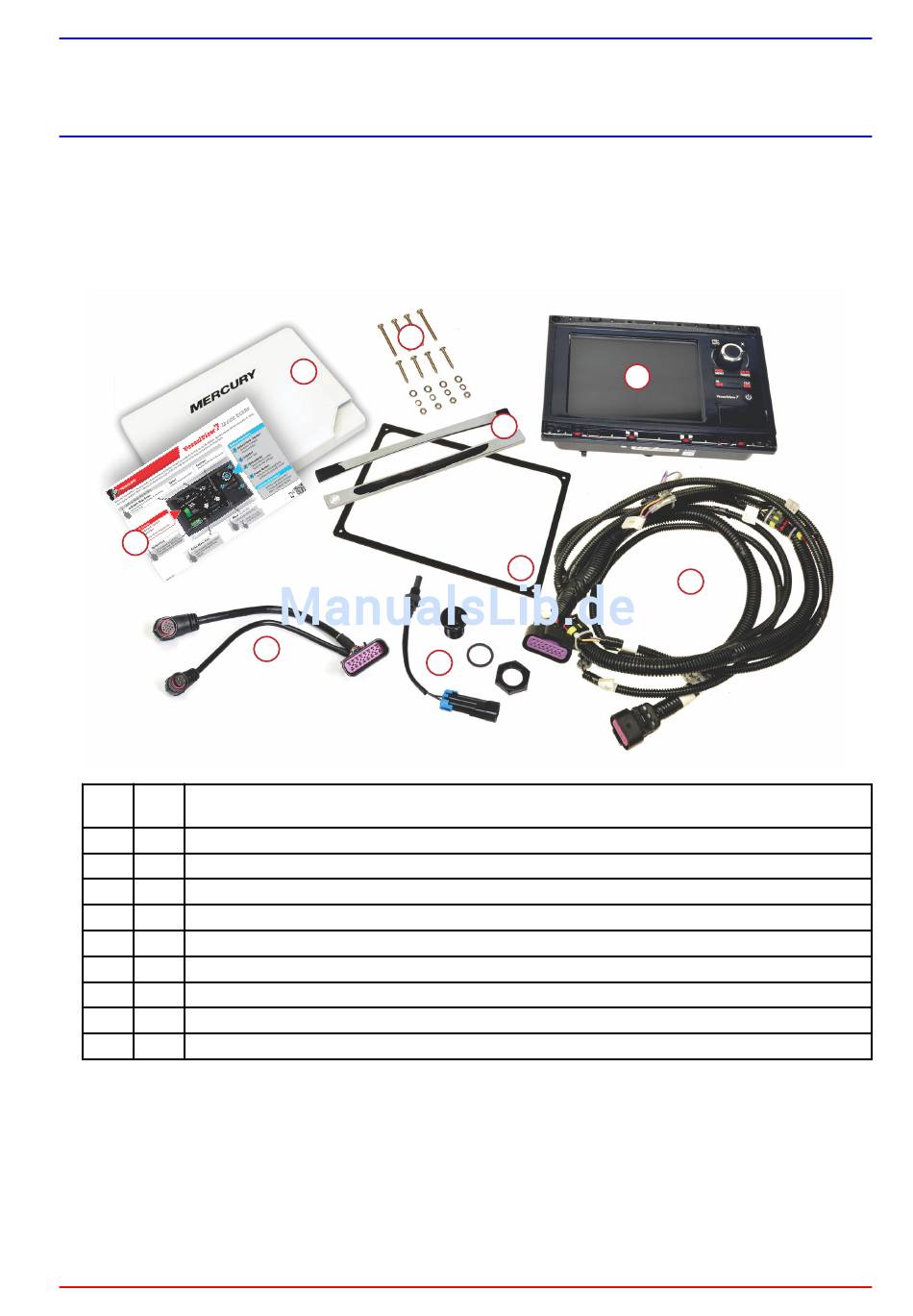

5
Meng
Pos.
e
1
1
VesselView 7
2
1
Kabelbaum der Multifunktionsanzeige (MFD), kpl.
3
1
Lufttemperaturfühler und Befestigungsteile
4
1
VesselView 7 Adapterkabelbaum
5
1
Kurzanleitung
6
1
Sonnenschutzabdeckung
7
2
Blende
8
1
Befestigungsteile
9
1
Dichtung
VesselView 7 Installation
Verdrahtung
•
Vom (am) DTS-Kabelbaum darf niemals Quellspannung bzw. Quellstrom angeschlossen, vernetzt, angezapft,
geschaltet oder eingesenkt werden.
•
Kommunikations- oder Navigationsgeräte dürfen nur an der designierten Anschlussstelle an den DTS-Kabelbaum
angeschlossen werden.
•
Bootszubehör stets unter Verwendung eines korrekten Stromversorgungsanschlusses wie einer Sicherungstafel
oder einem Abzweigkasten anschließen.
90-8M0105022 NOVEMBER 2014
8
6
4
7
9
3
Beschreibung
© 2015 Mercury Marine
1
2
Seite 1 / 22
56079

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mercury VESSELVIEW 7

Inhaltszusammenfassung für Mercury VESSELVIEW 7

  • Seite 1 Wartungspersonal bei der korrekten Installation oder Wartung unserer Produkte behilflich zu sein. Personen, die noch nicht in den empfohlenen Wartungs- und Installationsverfahren für diese oder ähnliche Produkte von Mercury Marine geschult sind, sollten diese Arbeiten von einem zugelassenen und geschulten Mercury Marine Techniker ausführen lassen.

  • Seite 2: Verdrahtungsrichtlinien Für Elektrisches Bootszubehör

    VESSELVIEW 7 INSTALLATIONSANLEITUNG • Den DTS-Kabelbaum nicht direkt als Stromquelle anzapfen. VORSICHT Spleißen oder Einstechen führt zu Schäden an der Kabelisolation und zum Eindringen von Wasser. In die Isolation eindringendes Wasser kann zum Ausfall der Verdrahtung und damit zum Verlust der Kontrolle über Gasregelung und Schaltung führen.

  • Seite 3: Anschlüsse Und Abstände

    VESSELVIEW 7 INSTALLATIONSANLEITUNG Anschlüsse und Abstände SMARTCRAFT POWER VIDEO IN NMEA 2K NETWORK 56080 SmartCraft-Anschluss Stromversorgung Video Ein SIMNET/NMEA 2000 Netzwerk Nicht weniger als 101,6 mm (4.00 in.) Nicht mehr als 50,8 mm (2.00 in.) Montageort Der Montageort muss vor dem Bohren oder Schneiden vorsichtig gewählt werden. Das VesselView-Display muss so montiert werden, dass der Benutzer die Bedienelemente verwenden und den Displaybildschirm deutlich sehen kann.
  • Seite 4 VESSELVIEW 7 INSTALLATIONSANLEITUNG Diese Installationsanweisungen gelten für das VesselView-Display mit den mitgelieferten Kabelbäumen. Der 90°- Kabelbaumstecker kann möglicherweise die Installation des VesselView behindern, wenn die Tiefe der Instrumententafel die angegebenen Abmessungen überschreitet. Wenn die Instrumententafel die maximal zulässigen Werte überschreitet, muss der gerade Stecker, Teile-Nr.

  • Seite 5: Vesselview 7 Smartcraft-Kabelbaum

    VESSELVIEW 7 INSTALLATIONSANLEITUNG VesselView 7 SmartCraft-Kabelbaum SMARTCRAFT POWER VIDEO IN NMEA 2K NETWORK 56081 SmartCraft Netzwerk-Anschluss Netzanschluss Steckverbinder des SmartCraft Kabelbaums Stromkabelbaum-Steckverbinder System Link backbord Mitte Lufttemperatursensor System Link steuerbord Mitte Warnhorn System Link, backbord System Link steuerbord Abzweigkasten Es ist ein optionaler Kabelbaum ausschließlich für die Stromversorgung verfügbar. Dieser optionale Kabelbaum wird verwendet, wenn weitere VesselView-Multifunktionsanzeigen installiert werden.

  • Seite 6: Vesselview Nmea 2K Anschlüsse (Optional)

    VESSELVIEW 7 INSTALLATIONSANLEITUNG VesselView NMEA 2K Anschlüsse (optional) 120-Ohm-Abschlusswider‐ stand Kartenplotter NMEA 2K Stromversorgung mit 3-A-Sicherung Stromversorgungsbus VesselView 56085 Seite 6 / 22 90-8M0105022 NOVEMBER 2014...

  • Seite 7: Identifizierung Der Tasten

    Kartenleserklappe Funktionen der Bedienelemente an der Vorderseite Touchscreen: Der Bildschirm des VesselView 7 besteht aus verschiedenen berührungsempfindlichen Bereichen, die durch Berühren oder „Wischen" in vertikaler oder horizontaler Richtung bedient werden. MARK–MENU: Die MARKIEREN–MENÜ-Taste hat zwei Funktionen, die davon abhängen, welcher Bildschirmmodus aktiv ist.

  • Seite 8: Einrichtungsassistent

    VESSELVIEW 7 INSTALLATIONSANLEITUNG Einrichtungsassistent WICHTIG: Während der Einschaltvorgang des Systems läuft, um Boots- und Motordaten zu erfassen, keine Tasten auf dem VesselView drücken. Wenn VesselView zum ersten Mal bzw. nach einer Rücksetzung auf die Werkseinstellungen gestartet wird, benötigt das System einige Sekunden, um das Einschaltverfahren abzuschließen.
  • Seite 9 VESSELVIEW 7 INSTALLATIONSANLEITUNG Die Auswahl für die Optionen auf dem Bildschirm „Engine Setup" (Motoreinrichtung) vornehmen. Menü „Engine Type" (Motortyp) Menü „Engine Model" (Motormodell) „Next" (Weiter) berühren, um fortzufahren. 56742 Die entsprechende Option in den restlichen Menüfeldern des Bildschirms „Engine Setup" (Motoreinrichtung) öffnen und auswählen.

  • Seite 10: Display-Einrichtung

    VESSELVIEW 7 INSTALLATIONSANLEITUNG Display-Einrichtung Die von diesem VesselView anzuzeigenden Motoren entsprechend der auf dem Bildschirm „Engine Setup" (Motoreinrichtung) angegebenen Anzahl der Motoren auswählen. Es können bis zu vier Motoren ausgewählt werden. Für die Anzeige ausgewählte Motoren „Next" (Weiter) berühren, um fortzufahren.
  • Seite 11 VESSELVIEW 7 INSTALLATIONSANLEITUNG Tankkonfiguration Die Anzahl der auf dem Boot installierten Kraftstofftanks im Dropdown-Feld auswählen. „Next" (Weiter) berühren, um fortzufahren. Optionsfeld „Number of tanks" (Anzahl der Tanks) 56749 Den Drehknopf verwenden oder die Menüfelder berühren, um „Tank source" (Tankquelle), „Tank type" (Tanktyp) und „Tank capacity"...
  • Seite 12 VESSELVIEW 7 INSTALLATIONSANLEITUNG Die Tankbezeichnung wird im Feld „Name" angezeigt. Zum Ändern der Bezeichnung des Tanks das Feld berühren und die Bezeichnung mithilfe der Bildschirm-Tastatur neu eingeben. Feld „Tank Name" (Tankbezeichnung) 56752 Eingabe der Tankbezeichnung Eingabetaste drücken, um Eingabe abzuschließen 56753 Je nach Anzahl der Tanks, die bei der Konfiguration eingegeben wurden, wird der Bildschirm „Tank source"...

  • Seite 13: Geschwindigkeitseinrichtung

    Das Dropdown-Menü „Pitot Sensor Type" (Pitotsensor-Typ) verwenden, um die entsprechende Option auszuwählen. Die meisten Motoren sind mit einem 100 psi Pitotsensor ausgestattet. Produkte von Mercury Racing sind mit dem 200 psi Pitotsensor ausgestattet. Nachdem die Auswahl vorgenommen wurde, „Next" (Weiter) berühren, um fortzufahren.

  • Seite 14: Einrichtungsassistent Beenden

    VESSELVIEW 7 INSTALLATIONSANLEITUNG Einrichtungsassistent beenden „Finish" (Beenden) berühren, um den Einrichtungsassistenten von VesselView zu beenden. Das Gerät erst dann ausschalten, wenn der Bildschirm „Finish" (Beenden) durch den Bootsaktivitäts-Bildschirm ersetzt wurde. 56760 Datenquelle einrichten VesselView fordert dazu auf, die erkennbaren Datenquellen einzurichten. OK berühren, um fortzufahren.
  • Seite 15 VESSELVIEW 7 INSTALLATIONSANLEITUNG 56763 Nach Abschluss der automatischen Auswahl „Close" (Schließen) berühren. Schaltfläche „Close" (Schließen) 56764 VesselView zeigt den Bildschirm „System" an. Innerhalb festgelegter Parameter arbeitende Systeme werden in Grün angezeigt. 56765 90-8M0105022 NOVEMBER 2014 Seite 15 / 22...
  • Seite 16 VESSELVIEW 7 INSTALLATIONSANLEITUNG „System OK" berühren, um die Motorbetriebsstunden anzuzeigen. 56766 Einstellungsmenüs Mithilfe des Menüs „Settings" (Einstellungen) können jederzeit Änderungen an den Einstellungen vorgenommen werden. Alle Dropdown- und Flyout-Menüs können durch Berühren des Bildschirms oder durch Verwendung des Drehknopfes navigiert werden. Die Menüs „Settings" (Einstellungen) können mithilfe der Bildlaufleiste in der rechten unteren Bildschirmecke aufgerufen werden.
  • Seite 17 VESSELVIEW 7 INSTALLATIONSANLEITUNG Bootsmenü 56773 Motormenü 56775 EasyLink-Menü 56776 90-8M0105022 NOVEMBER 2014 Seite 17 / 22...

  • Seite 18: Aktualisierung Der Vesselview 7 Software

    56779 Aktualisierung der VesselView 7 Software Die folgenden Anweisungen erläutern, wie die VesselView 7 Software aktualisiert wird. Hierzu ist Internet-Zugang erforderlich, ebenso ein Kommunikationsport für die Übertragung der Datei auf eine FAT oder FAT32 micro SD-Karte. Seite 18 / 22...

  • Seite 19: Sicherungskopie Für Wegpunkte, Routen Und Tracking-Daten

    Die Sicherungsdatei mithilfe der Bildschirm-Tastatur benennen und dann die Eingabetaste drücken. Erwerb der neuesten Software Die neueste Software für das Display ist online auf der Mercury Website unter www.mercurymarine.com/vesselview zum Herunterladen verfügbar. Um festzustellen, welche Softwareversion im VesselView installiert ist, muss das Gerät eingeschaltet werden.

  • Seite 20: Vesselview Aktualisierung

    VESSELVIEW 7 INSTALLATIONSANLEITUNG 56944 Das VesselView 7 Produkt auswählen und auf DOWNLOAD UPGRADE (Upgrade herunterladen) klicken. Je nach den Sicherheitseinstellungen Ihres Computers wird evtl. ein Sicherheits-Warnhinweis angezeigt. Auf Allow (Zulassen) klicken, um fortzufahren. Einen Ordner auf der Festplatte erstellen und die Datei in diesem Ordner speichern.

  • Seite 21: Kalibrierung Des Touchscreen-Bildschirms

    VESSELVIEW 7 INSTALLATIONSANLEITUNG Die Zündung und das VesselView nicht ausschalten und die micro SD-Karte nicht aus dem Display entfernen, während die Software hochgeladen wird. Der Aktualisierungsvorgang kann einige Minuten dauern. Installing update. Please wait... Do not turn off during update, as this may damage your device.
  • Seite 22 Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Zeus, #1 On the Water und We're Fond du Lac, WI 54936-1939 Driven to Win sind eingetragene Marken der Brunswick Corporation. Pro XS ist eine Marke der Brunswick Corporation. Mercury Product Protection ist eine eingetragene Marke der Brunswick Corporation. Seite 22 / 22...
