Digitale Positionsanzeige BC-02 Inhalt SEITE Wesentliche Eigenschaften des Geräts Technische Spezifikation Einstellungen (Setup) Konstanten, Eichung des magnetischen Gebers, Korrektur Parametereinstellung, Anzeige und Sperren von Tasten Bedienung Taste MODE Taste ABS Taste REL Störungen und deren Behebung Batteriewechsel Seite 2...

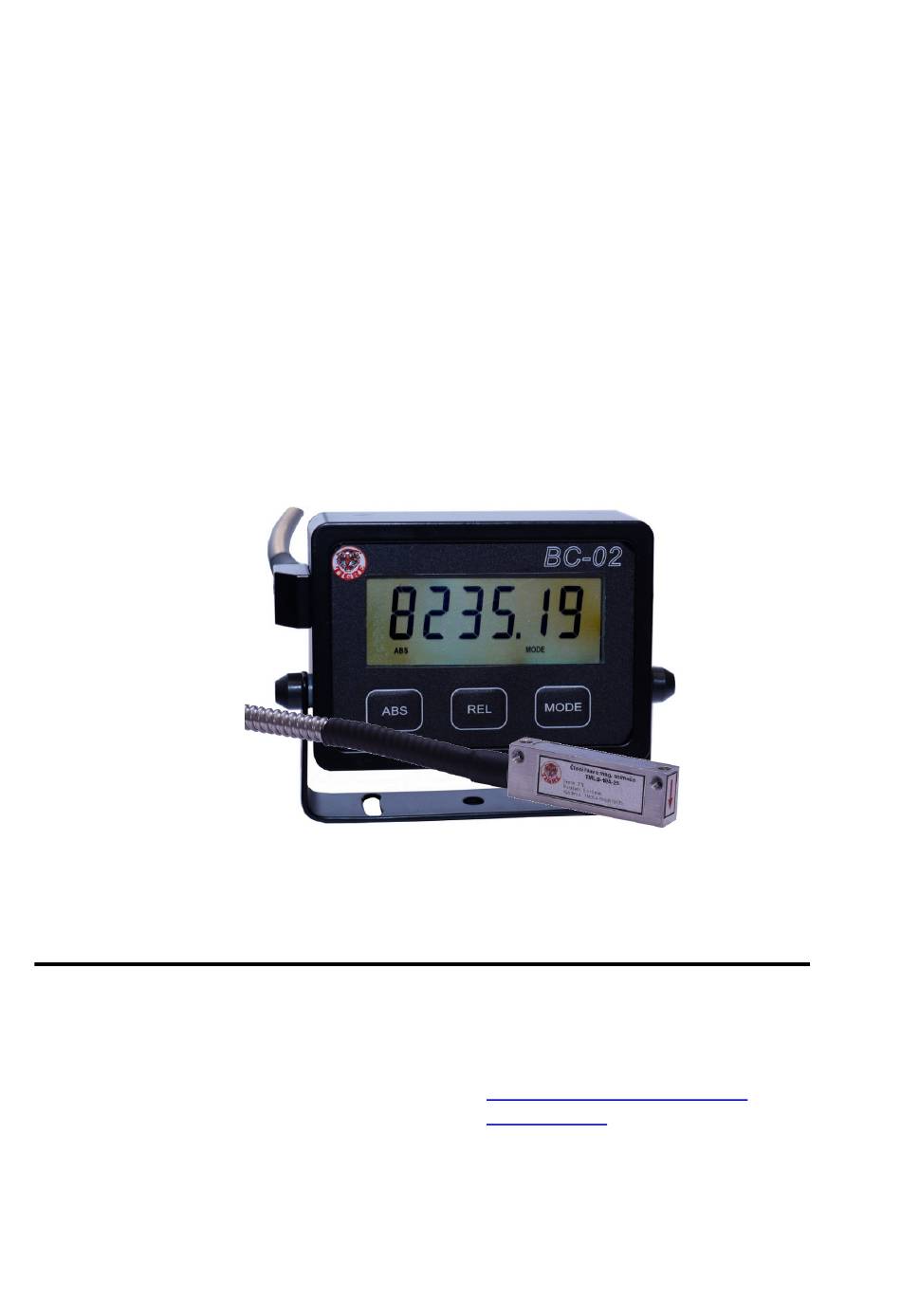

Vor dem Einsatz dieses Geräts lesen Sie sorgfältig diese Betriebsanleitung. Die Reklamationen aufgrund eines unsachgemäßen Eingriffs vom Bedienpersonal sind unberechtigt und werden nicht anerkannt. 1. Wesentliche Eigenschaften des Geräts Das Gerät BC-02 ist eine universelle digitale Positionsanzeige mit Batteriespeisung, an die ein magnetischer Geber fest angeschlossen ist. Standardzubehör: •...
Digitale Positionsanzeige BC-02 Messbereich +/- 9999.99 m bei Hundertstel-Anzeige +/- 39999.9 m bei Zehntel-Anzeige Linearkorrektur +/- 1 bis 2,55mm für 1,048576 m 3. Einstellungen (Setup) 3.1 Konstanten, Eichung des magnetischen Gebers, Linearkorrektur, Aktualisierung des Displays - Der magnetische Geber, der an die Positionsanzeige angeschlossen ist, wird bereits werkseitig geeicht. Um zur Einstellungen der Konstanten direkt überzugehen, drücken Sie 4 Mal die MODE-Taste.
Seite 5
Digitale Positionsanzeige BC-02 Auf dem Display wird “INCH“ kurz angezeigt. Anzeige 0 / 1 0 / 1 0 / 1 0 / 1 Positionen auf dem Gerät INCH SIGN MIRROR HALF von links INCH – Anzeige des Messwertes in Inches SIGN –...
Digitale Positionsanzeige BC-02 HS - Einstellung der maximalen Messgeschwindigkeit auf 60 m/min (Parameter 1) Nach dem Speichern dieser Parameter ist die MODE-Taste zu drücken. Dadurch wird die Einstellung von Konstanten und Parametern beendet. Auf dem Display wird kurz „BS-02“ angezeigt und das Gerät geht in den üblichen Messmodus über.
Digitale Positionsanzeige BC-02 5. Störungen und deren Behebung Das Display lässt sich nicht einschalten. Den Batteriezustand prüfen ggf. die Batterien austauschen. Auf richtige Polung achten! Hinweis: Nur hochwertige alkalische Batterien verwenden! Durch die Verwendung von Batterien schlechter Qualität wird die Betriebsdauer erheblich verkürzt.
