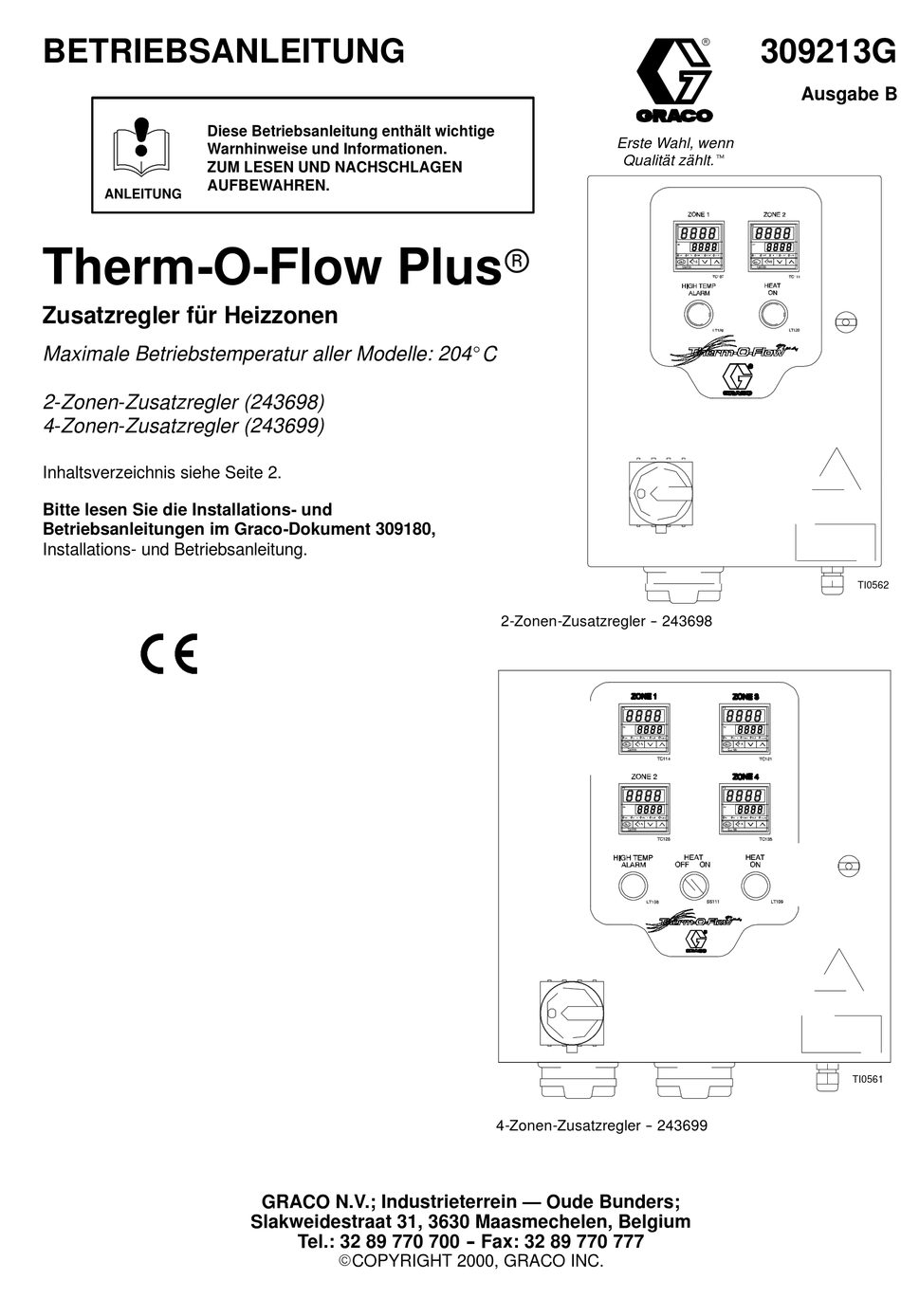

BETRIEBSANLEITUNG
Diese Betriebsanleitung enthält wichtige
Warnhinweise und Informationen.
ZUM LESEN UND NACHSCHLAGEN
AUFBEWAHREN.
ANLEITUNG
Therm-O-Flow Plus
Zusatzregler für Heizzonen
Maximale Betriebstemperatur aller Modelle: 204 E C
2-Zonen-Zusatzregler (243698)
4-Zonen-Zusatzregler (243699)
Inhaltsverzeichnis siehe Seite 2.
Bitte lesen Sie die Installations- und
Betriebsanleitungen im Graco-Dokument 309180,
Installations- und Betriebsanleitung.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 - - Fax: 32 89 770 777
.COPYRIGHT 2000, GRACO INC.
Erste Wahl, wenn
Qualität zählt. Z
2-Zonen-Zusatzregler -- 243698
4-Zonen-Zusatzregler -- 243699
309213G
Ausgabe B
TI0562
TI0561
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco Therm-O-Flow Plus

Inhaltszusammenfassung für Graco Therm-O-Flow Plus

  • Seite 1 Betriebsanleitungen im Graco-Dokument 309180, Installations- und Betriebsanleitung. TI0562 2-Zonen-Zusatzregler -- 243698 TI0561 4-Zonen-Zusatzregler -- 243699 GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 - - Fax: 32 89 770 777 .COPYRIGHT 2000, GRACO INC.

  • Seite 2: Inhaltsverzeichnis

    ......Graco-Werkseinstellungen für P, I und d ... .

  • Seite 3: Symbole

    - Vor Inbetriebnahme des Gerätes alles Betriebsanleitungen, Sicherheitshinweise, Aufkleber und Hinweisschilder lesen. - Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. - Gerät nicht verändern oder modifizieren. Nur Original-Ersatzteile und Zubehör von Graco verwenden.
  • Seite 4 WARNUNG GEFAHR DURCH MATERIALEINSPRITZUNG Aus der Spritzpistole bzw. dem Extrusionsventil, aus defekten Schläuchen oder gerissenen Bauteilen austretende Flüssigkeit kann in den Körper eindringen und sehr schwere Verletzungen verursachen, die u. U. eine Amputation erforderlich machen. Materialspritzer in die Augen oder auf die Haut können ebenso zu schweren Gesundheitsschäden führen.
  • Seite 5 WARNUNG GEFAHR DURCH BRAND, EXPLOSION UND ELEKTROSCHOCK Falsche Erdung, schlechte Belüftung, offene Flammen oder Funken können eine Gefahr darstellen und Brand, Explosion oder Elektroschock sowie andere schwere Verletzungen verursachen. - Das Gerät, das zu bearbeitende Objekt und alle anderen elektrisch leitfähigen Gegenstände im Extrusions- bereich erden.

  • Seite 6: Überblick

    Überblick Therm-O-Flow Plus Zusatzregler für Heizzonen Die Therm-O-Flow Plus Zusatzregler für Heizzonen werden meistens eingesetzt, um ein vorhandenes Therm-O-Flow Plus System mit zusätzlichen Heizzonen auszustatten. Ein Anwender arbeitet zum Beispiel mit einem Therm-O-Flow Plus System, das sechs Heizzonen umfaßt (Pumpe, Platte, 2 Schlauchzonen und 2 Pistolen- bzw.

  • Seite 7: Typische Installation

    Typische Installation Haupt-Luftventil (mit Entlastungsbohrung) (erforderlich) Beheizter Zusatz-Schlauch (Zone Acc. 1) Luftzufuhrschlauch der Pumpe Zusätzliches Extrusionsventil (Zone Acc. 2) Materialkompensator (Zone 4) Zwei-Zonen-Regler Beheizter Schlauch (Zonen 5 und 6) Elektrische Schalttafel (Zone 6) Schlauchgehänge Beheizte Ramplattengruppe Manuelles Extrusionsventil Pumpengruppe (Zone 2) TI0563 TI0562 Abb.

  • Seite 8: Zubehör Und Module

    Typische Installation Informationen zu Start und Betrieb des Therm-O-Flow Plus Zubehör und Module Entladesystems finden Sie im Graco-Dokument 309180, Vor dem Installieren des Systems sollten Sie sich mit den in Therm-O-Flow Plus Installations- und Betriebsanleitung. den folgenden Abschnitten beschriebenen Teilen vertraut machen.

  • Seite 9: Installation

    Installation Elektrischer Anschluß der Schläuche an der Schalttafel WARNUNG BRANDGEFAHR Nur Schläuche verwenden, deren maximale Wattleistung höchstens 1250 Watt beträgt. Die Verwendung von Schläuchen mit einer höheren maximalen Wattleistung könnte zu einem unkontrollierbaren Anstieg der Temperatur führen. GEHÄUSEANORDNUNG TI0561 Bauen Sie die Schlauch- und Pistolenteile so zusammen, wie sie benötigt werden.

  • Seite 10: Erdung Des Systems

    Systemkomponenten beschrieben erden. Vorschriften zur richtigen Erdung der Geräte beachten. Materialschläuche WARNUNG Verwenden Sie nur beheizte Schläuche und Zusatzgeräte des Therm-O-Flow Plus Systems. GEFAHR DURCH BRAND, Extrusions- bzw. Spritzpistole EXPLOSION UND ELEKTROSCHOCK Beachten Sie die Anweisungen zur Erdung der Extrusions- Um die Gefahr von Brand, Explosion oder bzw.

  • Seite 11: Anschluß Der Schalttafel An

    11,0A -- 2-Zonen- Regler (243698) Nähere Informationen über die Position der Stecker und Verbindungen finden Sie im Abschnitt Bauteileanordnung der Schalttafel in der Graco Betriebsanleitung 309085 sowie im Abschnitt Elektrische Einrichtung im Graco- Dokument 309180, Therm-O-Flow Plus Installations- und Betriebsanleitung.

  • Seite 12: Widerstand Zwischen Zufuhrgerät Und

    Installation Widerstand zwischen Zufuhrgerät Überprüfung des Sensorwiderstands und Erdungspunkt überprüfen WARNUNG STROMTOD-GEFAHR WARNUNG Um die Gefahr von Körperverletzungen oder Schäden am Gerät zu vermeiden, GEFAHR DURCH BRAND, muß der Netztrennschalter bei Ausführung EXPLOSION UND ELEKTROSCHOCK der Widerstandsprüfungen ausgeschaltet Um die Gefahr von Brand, Explosion oder sein (Position OFF).
  • Seite 13 Watt (Ohm) bei 240 VAC Pistole/Zusatzgerät +30/--40 Pistole, autom. und manuell +14/--20 Kompensator 400* +14/--20 Verteiler +12/--16 Falltank Table 4. Therm-O-Flow Plus Schlauchheizung, Widerstandswerte - - 50 Watt/Fuß Widerstandswerte Länge/m (Ohm) bei 240 VAC +30/--40 +14/--20 +14/--20 +12/--16 +12/--16 309213...

  • Seite 14: Überblick Über Die Einstellungen Des Temperaturreglers

    Installation Überblick über die Einstellungen des Temperaturreglers Die Basis-Programmeinstellungen der einzelnen Temperatur- Table 5. Graco-Werkseinstellungen für P, I und d regler erfüllen die meisten Anwendungsanforderungen. Kategorie Geräte- Die Standardeinstellungen berücksichtigen die Verwendung spannung eines Schlauchs in den Zonen 1 und 3 und einer Pistole in den Zonen 2 und 4.

  • Seite 15: Betrieb

    Die High Temperature Alarm-Lampe ist nur eine visuelle Anzeige. Sie leuchtet auf, wenn die Temperatur in der überwachten Zone den Sollwert des Reglers um den von Graco voreingestellten Grenzwert von 22E C überschreitet. Der 4-Zonen-Regler (243699) besitzt einen Netztrenn- schalter, der die Temperaturregler mit Strom versorgt.

  • Seite 16: Anzeigen An Der Schalttafel Ablesen

    Betrieb Anzeigen an der Schalttafel ablesen Zum Ablesen der Anzeigen an der Schalttafel beachten Sie bitte die untenstehende Tabelle sowie die Abb. 5. Licht Anzeige Lampe ist Bedeutung Regler EIN Strom ist eingeschaltet. Strom ist ausgeschaltet. SCHWACH Es ist möglicherweise ein Fehler an den Stromanschlüssen des Systems BELEUCHTET vorhanden.

  • Seite 17: Erdschlußunterbrecher Zurücksetzen

    Betrieb Um die Erdschlußunterbrechung zurückzusetzen, muß der Erdschlußunterbrecher zurücksetzen Elektriker: Diese Schalttafel ist mit einem Erdschlußunterbrecher (GFPE) ausgestattet (Abb. 6). Wenn der Trennschalter auf Den Trennschalter an der Schalttafel auf OFF stellen. ON steht, aber keine Lampe an der Schalttafel leuchtet, muß die Erdschlußunterbrechung von einem Elektriker überprüft Das Reglergehäuse öffnen und den Erdschlußunter- werden.

  • Seite 18: Fehlersuche An Der Schalttafel

    Fehlersuche an der Schalttafel Nähere Informationen dazu finden Sie in der Dokumentation der Schalttafel. Problem Ursache(n) Lösung(en) Der Trennschalter steht auf ON, aber Die Erdschlußunterbrechung wurde aktiviert. Erdschlußunterbrecher zurücksetzen. es leuchten keine Lampen. Siehe Anleitung auf Seite 17. Eine oder mehrere Sicherungen sind Durchgebrannte Sicherung(en) durchgebrannt.

  • Seite 19: Teile

    Teile Modell 243698, Elekro-Regler, 230/240 VAC, 2-Zonen TC114 TC107 TI0562 16-poliger Ausgangsstecker ERDUNGSÖSE TI0562 SCHALTTAFEL-DIAGRAMM 309213...

  • Seite 20: Modell 243699, Elektro-Regler, 230/240 Vac, 4 Zonen

    Teile Modell 243699, Elekro-Regler, 230/240 VAC, 4-Zonen TC114 TC128 TC107 TC121 TI0561 (2) 16-polige Ausgangsstecker CP- -8 ERDUNGS- ÖSE TI0561 SCHALTTAFEL-DIAGRAMM 20 309213...

  • Seite 21: Teileliste

    Teileliste Stück/ Gerät Hersteller Herst.-Nr. Graco-Nr. Tafel 243698 2-Zonen-Regler (230/240VAC) SSR109, 116 Carlo Gavazzi RN1A48D10U (10A) 1162014 Lampen für LT120, 128, (Lichter an der Tür) Siemans 3B0A--BL1 116226 FU100, 101 Bussmann FNQ--R--15 Klasse CC 116214 FU107 Bussmann FNQ--R--1 Klasse CC...

  • Seite 22: Abmessungen

    Abmessungen Montageabmessungen und erforderliche Freiräume für die elektrische Schalttafel 305 mm 224 mm 237 mm 368 mm 406 mm 2-Zonen-Zusatzregler 243698 TI0564 406 mm 224 mm 368 mm 406 mm 368 mm TI0564 4-Zonen-Zusatzregler 243699 Abb. 7 22 309213...

  • Seite 23: Zubehör

    Zubehör Eine umfassende Zusammenstellung der verfügbaren beheizten Schläuche und Zubehörteile finden Sie im Graco Produktdatenblatt 325008. Kabel 4,5 m Verlängerungskabel mit 16-zu-16-poligem Anschluß. Anschluß zwischen Regler und 196313 beheiztem Schlauch. 7,6 m Verlängerungskabel mit 16-zu-16-poligem Anschluß. Anschluß zwischen Regler und 196314 beheiztem Schlauch.

  • Seite 24: Technische Daten

    Technische Daten Beschreibung Technische Daten Spannung 220/240 AC Frequenz 50/60 Hz Phasen Ampere bei Vollast 2-Zonen-Regler, Nr. 243695 11,0 Ampere 4-Zonen-Regler, Nr. 3243699 15,5 Ampere SCHLAUCHHEIZKREIS STECKERBELEGUNG STECKERBELEGUNG PISTOLENSEITE MASCHINENSEITE (PISTOLEN- RTD-SENSOR SCHLAUCH HEIZUNG) 108,2 W +/- - 1 W (PISTOLEN- SENSOR) BEISPIEL...
  • Seite 25 Notizen 309213...

  • Seite 26: Graco Standard-Garantie

    Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
