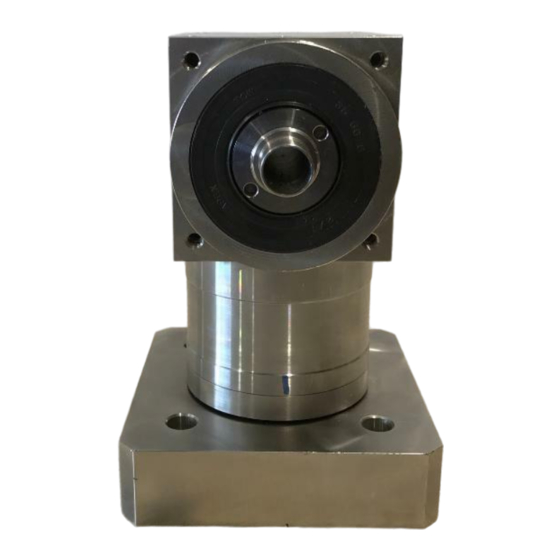

APEX DYNAMICS AT Serie Anbauanleitung
Quicklinks
Motor und Getriebe Baugrosse kontrollieren
und Planlagenflächen fettfrei reinigen
a Motorwelle Passfeder entfernen
b Falls notwendig Gleichgewicht
Passfeder anbringen
In Vertikale Position montieren. Motorbolzen (inkl.
Sicherungsringen) in Reihenfolge 1 - 4 anziehen bis 5 %
von vorgeschriebenen Drehmoment (sehe Tabelle 1).
Ziehe Motorbolzen an in Reihenfolge 1 - 4 bis
vorgeschriebene Drehmoment (sehe Tabelle 1)
Für weitere Informationen, besuchen Sie unsere Website: www.apexdyna.eu
M O T O R A N B A U A N L E I T U N G
Korrekte Montage
Beim anbringen
Distanzhülse darauf
achten dass
Sägeschnitt und
eventuelle
flache Seite der
Antriebswelle
senkrecht
gegenüber
Klemmschraube
sitzt
High Precision Planetary Gearboxes
AT - Reihe
APEX.AT.DU.2012.002
Abdeckschraube entfernen und Klemmschraube richtig
justieren
Motorwellendurchmesser kontrollieren
und falls notwendig Distanzhülse
anbringen
Ziehe Klemmnabebolze an mit Drehmomentschlüssel
bis vorgeschriebene Drehmoment (sehe Tabelle 2)
Abdeckschraube einschrauben und sichern
Seite 1 von 4
