Inhaltszusammenfassung für D16 Group DECIMORT 2
- Seite 1 User Manual 15 June 2018, 11:19...
-
Seite 2: Overview

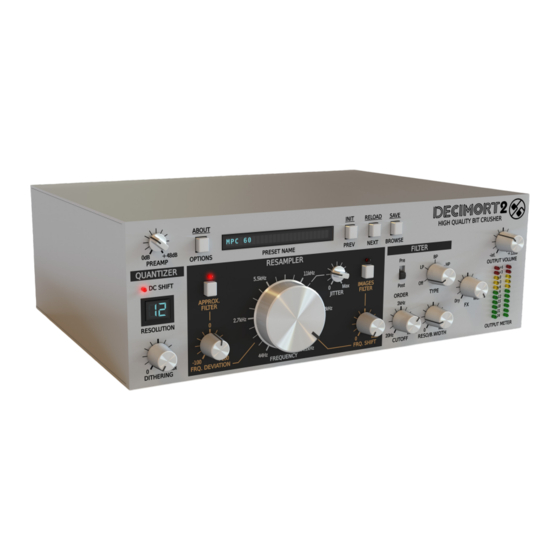

OVERVIEW Überblick Decimort ist ein hochqualitativer (extrem geringer Aliasing-Anteil) Stereo-Bitcrusher. Nach dem Laden des Plugins in einer Hostapplikation öffnet sich die Benutzeroberfläche: Decimort – grafische Benutzeroberfläche Diese ist unterteilt in zwei Sektionen: • Konfiguration und Preset-Management Konfigurations- und Preset-Management-Sektion Klangverarbeitung – bestehend aus allen übrigen Parametern •... -
Seite 3: Signalfluss
SIGNAL FLOW • BASIC MODULES Signalfluss In diesem Kapitel wird der allgemeine Signalfluss des Plugins beschrieben, und die grundlegenden Komponenten der Effekteinheit, sowie deren steuernde Parameter vorgestellt. Grundlegende Module Im Innern von Decimort arbeiten einige wesentliche Komponenten, die den einzelnen Sektionen der Benutzeroberfläche entsprechen: Vorverstärker Der Vorverstärker wird über den Preamp-Drehknopf gesteuert, und verstärkt das Eingangssignal im Bereich von 0 dB bis +48 dB. -
Seite 4: Größenwandler (Quantizer)
SIGNAL FLOW • BASIC MODULES Größenwandler (Quantizer) Dieses Modul ist für die Quantisierung der Signalamplitude zuständig, d.h. es teilt die Signalamplitude in eine bestimmte Anzahl von Stufen (angezeigt im Resolution-Display) auf. Größenwandler-Modul Folgende Parameter sind für den Größenwandler verfügbar: • Resolution –... - Seite 5 SIGNAL FLOW • BASIC MODULES • Ist die DC Shift LED aus, dann ist der Mid-rise -Quantisierungsmodus aktiviert. Nonzero quantization (mid-raiser) • Ist die DC Shift LED an, dann ist der Mid-tread-Quantisierungsmodus aktiviert. Quantisation including zero (mid-thread) Die meisten einheitlichen Größenwandler können als einer der beiden Typen, Mid-rise, oder Mid-tread, eingestuft werden. Die Bezeichnung www.d16.pl beschreibt das Verhalten in der Region um den Wert 0, und basiert auf der Analogie, die Eingabe-Ausgabe Funktion des Größenwandlers als Trep- penaufgang zu betrachten.
-
Seite 6: Resampler (Abtastratenkonvertierer)
SIGNAL FLOW • BASIC MODULES Dithering - Dieser Parameter legt die Stärke des halb-Bit weißen Rauschens fest, das vor dem Größenwandler beigemischt wird. Das • Rauschen verringert harmonische Verzerrungen, als Resultat der Herabsetzung der Signalamplitude, durch Maskierung der Nebeneffekte der Größenwandlung. Resampler (Abtastratenkonvertierer) Dieses Modul dient der Steuerung des Diskretisierungs-Prozesses des Eingangssignals in der Zeitdomäne. -
Seite 7: Approximative Filter (Annäherungsfilter)
SIGNAL FLOW • BASIC MODULES Zusätzliche Parameter, seitlich neben den grundlegenden Parametern, steuern die Signalverarbeitung vor und nach der Zeit-Diskretisierung (Resampling). • Approximative Filter - Steuert die Klangverarbeitung vor dem Resampling. • Images Filter - Steuert die Klangverarbeitung nach dem Resampling. Approximative Filter (Annäherungsfilter) Hierbei handelt es sich um ein optional zu aktivierendes Filter, welches Teile, oder den gesamten harmonischen Inhalt des Audiosignals... - Seite 8 SIGNAL FLOW • BASIC MODULES Der Annäherungsfilter wird durch folgende Parameter gesteuert: • Approx. Filter - Dieser Schalter aktiviert oder deaktiviert das Filter. Frq. Deviation - Die Cutoff-/Eck-Frequenz des Annäherungsfilters ist verbunden mit der Nyquist-Frequenz des Resamplers. • Der Versatz zwischen der Cutoff-Frequenz, und der Resampler-Nyquist-Frequenz wird durch den Deviation-Parameter geregelt. •...
-
Seite 9: Images-Filter
SIGNAL FLOW • BASIC MODULES Images-Filter Als Images werden Artefakte bezeichnet, die als Ergebnis der Abbildung eines Signals von einer höheren in eine niedrigere Samplerate, bzw. bei einer Reduktion der Samplerate durch den Resampler auftreten. Der Images-Filter erlaubt das Entfernen eines Teils, oder all dieser Artefakte aus dem Frequenz-Spektrum nach der Diskretisierung. - Seite 10 SIGNAL FLOW • BASIC MODULES Das Images-Filter wird durch folgende Parameter gesteuert: • Images Filter – Dieser Schalter aktiviert oder deaktiviert das Filter. Frq. Shift – Die Cutoff-/Eck-Frequenz des Images-Filters ist verbunden mit der Nyquist-Frequenz des Resamplers. Der Frq.Shift • -Parameter legt die Distanz (Versatz) zwischen der Cutoff-Frequenz des Images-Filters, und der Nyquist-Frequenz des Resamplers fest.
-
Seite 11: Filter
SIGNAL FLOW • PATH OF THE SIGNAL’S FLOW Filter Bevor, oder nachdem das Audiosignal durch den Bitcrusher verarbeitet wird, kann dieses durch einige Analog-modellierte Filter mit anpassbarer Resonanz gefiltert werden. Filter-Sektion Folgende Parameter sind in der Filter-Sektion verfügbar: • Filter-Typ (Type)– Es stehen 4 Filter-Typen zur Verfügung: LP (Tiefpass), BP (Bandpass), HP (Hochpass), und BR (Bandsperre). •... -
Seite 12: Master-Sektion
SIGNAL FLOW • BASIC MODULES Master-Sektion Die Master-Sektion ist das letzte Element in der Kette der klangverarbeitenden Module. Master-Sektion Der FX-Drehknopf legt das Verhältnis zwischen Original-Signal (Dry), und Effekt-Signal (Wet) fest, das an den Audio-Ausgang geleitet wird. Der Output volume-Parameter regelt die finale Verstärkung des Audiosignals. -
Seite 13: Diagramm Des Signalflusses
SIGNAL FLOW • PATH OF THE SIGNAL’S FLOW Diagramm des Signalflusses Das Diagramm unten stellt den Signalfluss durch das Plugin dar. Signalfluss durch den Größenwandler / Resampler, und das Filter www.d16.pl... -
Seite 14: Preset Management
PRESET MANAGEMENT • PRESET STORAGE • BROWSING PRESETS Preset Management Preset-Speicher Presets, sowohl die Werks-, als auch die benutzerdefinierten Presets, werden an den zugehörigen Orten auf der Festplatte gespeichert. Jedes Mal, wenn eine Instanz des Plugins in der Projektdatei des Hosts geladen wird, werden diese Orte nach Änderungen durchsucht, und die gefundenen Presets im Preset-Browser sortiert zu einer Liste zusammengeführt. - Seite 15 PRESET MANAGEMENT • BROWSING PRESETS • Save (Browse + CTRL) – Mausklick + Strg-Taste auf den Browse-Schalter speichert die derzeitig vorgenommenen Parameter-Änderun- gen als neues Preset, oder überschreibt eines der bestehenden Presets (s. Beschreibung in einer der folgenden Sektionen). • Browse –...
-
Seite 16: Content
PRESET MANAGEMENT • BROWSING PRESETS Content In diesem Bereich können die Ressourcen für die Preset-Suche ausgewählt werden. Es gibt hier zwei Auswahlmöglichkeiten: Factory – Werks-Presets, die mit dem Plugin ausgeliefert werden; diese können nicht bearbeitet werden (schreibgeschützt). • User – Vom Benutzer erstellte Presets; diese können frei bearbeitet werden, mit anderen Benutzern ausgetauscht werden, etc. •... -
Seite 17: Kategorien Und Tags
PRESET MANAGEMENT • BROWSING PRESETS Kategorien und Tags Jedes Preset wird durch einige allgemeine Kategorien gekennzeichnet. Innerhalb jeder Kategorie können ein, oder mehrere Tags vergeben werden. Eine einzelne Kategorie in einem Suchfilter mit einer Beschreibung seiner Elemente Die Werks-Presets (Factory) wurden bei der Erstellung durch Kategorien und Tags gekennzeichnet. Die Kategorien und Tags wurden dabei so gewählt, dass sie das Preset auf bestmögliche Weise klanglich beschreiben Das Bearbeiten der Kategorien und Tags ist für die Werks-Presets nicht möglich, da diese schreibgeschützt sind. -
Seite 18: Filtern Der Presets
PRESET MANAGEMENT • BROWSING PRESETS Suchergebnisse im Preset-Browser Klicken Sie auf eins der Presets, um dieses zu laden. Doppelklicken Sie auf ein Preset, um dessen Namen zu bearbeiten. Filtern der Presets Die Spalten im Filter-Bereich repräsentieren die verschiedenen Kategorien, während die Reihen die verfügbaren Tags innerhalb der Kategorien darstellen. - Seite 19 PRESET MANAGEMENT • BROWSING PRESETS Filtern der Presets anhand der Kategorien und Tags Die Ergebnisse des Suchfilters (Presets, die den Such-Kriterien entsprechen) finden sich im Results-Bereich. Grundlegende Funktionen des Suchfilters Die Tags funktionieren als Umschalter. Klicken Sie auf einen Tag, um diesen für den Suchfilter zu aktivieren/deaktivieren (ein grauer Tag ist inaktiv, ein blauer aktiv).
-
Seite 20: Anordnen Der Kategorien
PRESET MANAGEMENT • BROWSING PRESETS Ein weiterer Klick auf den Chorus-Tag deaktiviert den Suchfilter wieder, und alle Presets der Ressource werden in den Ergebnissen angezeigt. Anordnen der Kategorien Auf der rechten Seite der Kopfzeilen der Kategorien befinden sich zwei Schalter mit Pfeil-Symbolen: Schalter zum Anordnen der Kategorien-Filter Mit diesen Schaltern kann die Kategorie nach links oder rechts in der Reihe verschoben werden. - Seite 21 PRESET MANAGEMENT • BROWSING PRESETS Der Bearbeitungs-Modus kann mit dem Edit mode-Schalter in der unteren linken Ecke aktiviert, oder deaktiviert werden: Schalter für den Bearbeitungs-Modus In diesem Modus ändern sich das Erscheinungsbild und die Funktionalität des Preset-Browsers geringfügig: Preset-Browser im Bearbeitungs-Modus Im Filter-Bereich können nun die Tags bearbeitet werden (Edit tags).
-
Seite 22: Auswahl Von Presets Für Die Bearbeitung
PRESET MANAGEMENT • PRESETS EDITING – EDIT MODE von benutzerdefinierten Presets, als auch zum Importieren eines ganzen Satzes von Presets in die Ressourcen des Benutzers. Die Auswahl der Ressourcen im Content-Bereich ist ohne Funktion, da das Bearbeiten von Presets nur für die Benutzer-Presets möglich ist. -
Seite 23: Hinzufügen Neuer Tags
PRESET MANAGEMENT • BROWSING PRESETS - EDIT MODE in keinem der ausgewählten Presets vor, dann erscheint dieser grau in der Liste der Tags: Tag-Status der ausgewählten Presets Ein Klick auf einen Tag setzt diesen Tag für eines oder mehrere ausgewählte Presets, oder entfernt den Tag für diese. Die Änderung wird durch ein Sternchen links des Tag-Namens angezeigt. -
Seite 24: Bearbeitung Des Preset-Namens
PRESET MANAGEMENT • PRESETS EDITING – EDIT MODE Schalter für das Hinzufügen neuer Tags Es öffnet sich ein Dialog, in dem Sie einen Namen für den neuen Tag angeben können. Nach der Bestätigung des Namens wird der Tag der entsprechenden Kategorie hinzugefügt, und automatisch für das ausgewählte Preset gesetzt. Bearbeitung des Preset-Namens. -
Seite 25: Speichern Eines Presets
PRESET MANAGEMENT • PRESETS EDITING – EDIT MODE Speichern eines Presets Klicken Sie bei gedrückter Strg-Taste auf den Browse-Schalter in der Preset-Management-Sektion, um die derzeitigen Klangparameter als benutzerdefiniertes Preset zu speichern. Dadurch wird automatisch der Preset-Browser im Bearbeitungs-Modus geöffnet. Speichern eines Presets Zusätzlich öffnet sich am unteren Rand eine Textbox, in der Sie den Namen des neu erstellten Presets eingeben können. -
Seite 26: Konfiguration
PRESET MANAGEMENT • SAVING THE CURRENT SETTINGS AS PRESET Konfiguration Parameter-Einstellungen Ein Rechtsklick auf einen der Plugin-Parameter öffnet ein Kontextmenü: Eingeklapptes Kontextmenü Hier sind folgende Aktionen möglich: • Ablesen des Namens, und des derzeitig eingestellten Wertes des Parameters, • Prüfen, ob der Parameter eine MIDI CC-Zuweisung aufweist, und, falls ja, welcher MIDI CC-Nummer dieser zugewiesen ist, •... -
Seite 27: Configuration
CONFIGURATION • PARAMETER SETTINGS MIDI Lern-Modus Die MIDI Lern-Funktion erlaubt das schnelle und einfache Zuweisen von Bedienelementen eines externen MIDI-Controllers zu den Plugin-Parametern. Die Zuweisung erfolgt in mehreren Schritten: Rechtsklicken Sie auf den zuzuweisenden Plugin-Parameter, um das Kontextmenü zu öffnen. Klicken Sie auf den Pfeil unten, um das Kontextmenü... -
Seite 28: Aufheben Einer Midi Cc-Zuweisung
CONFIGURATION • PARAMETER SETTINGS Aufheben einer MIDI CC-Zuweisung Sie können die Zuweisung eines Plugin-Parameters auch über das Kontextmenü wieder aufheben: 5. Öffnen Sie das Kontextmenü durch einen Rechtsklick auf den gewünschten Parameter. 6. Klicken Sie auf den Pfeil unten, um das Menü aufzuklappen. 7. -
Seite 29: Qualität Der Signalverarbeitung
CONFIGURATION • PLUG-IN’S CURRENT SETTINGS Qualität der Signalverarbeitung Ein Klick auf diese Schaltfläche öffnet ein Menü für die Einstellung der aktuellen Klangqualität für den Echtzeit (Real-time) - und den Offline-Modus. Einstellung der Klangqualität Es stehen vier verschiedene Qualitätsstufen für jeden Modus zur Verfügung, von Draft (Entwurf)- bis Ultra-Qualität. Speichern/Laden einer MIDI CC-Zuweisung Über die MIDI-Schaltfläche kann die aktuelle MIDI-Zuweisung in einer Datei gespeichert werden, oder eine gespeicherte Zuweisung geladen werden. -
Seite 30: Größe Der Benutzeroberfläche
CONFIGURATION • PLUG-IN’S DEFAULT SETTINGS Größe der Benutzeroberfläche Die letzte Einstellung dient der Auswahl der Größe der Benutzeroberfläche für die aktuelle Plugin-Instanz. Es gibt hier zwei Auswahlmöglichkeiten, groß (Big), und klein (Small): Auswahlmenü für die Größe der Benutzeroberfläche Standardeinstellungen des Plugins Der Konfigurationsdialog ermöglicht das Anpassen der Standardeinstellungen für das Plugin. -
Seite 31: Standardmäßige Klangqualität
CONFIGURATION • PLUG-IN’S CURRENT SETTINGS Die Optionen im Konfigurationsdialog können ausgeklappt werden, indem man auf die einzelnen Sektionen klickt: Konfigurationsdialog Es stehen hier drei verschiedene Sektionen zur Auswahl: Processing Quality - Hier kann die Standardqualität für die Signalverarbeitung eingestellt werden. •... -
Seite 32: Standard-Midi-Zuweisung
CONFIGURATION • PLUG-IN’S CURRENT SETTINGS Standard-MIDI-Zuweisung Auswahl der standardmäßigen MIDI CC-Zuweisung In dieser Sektion kann der Pfad zu einer zuvor gespeicherten Datei angegeben werden, die eine MIDI CC-Zuweisung enthält, die standardmäßig für jede neue Instanz des Plugins geladen werden soll. Das Anhaken des MIDI CC map-Kontrollkästchens aktiviert das Laden der Standard-MIDI-Zuweisung, und über die Browse-Schaltfläche kann die MIDI CC-Zuweisungs-Datei ausgewählt werden). -
Seite 33: Dank
Dank Ariel Proksa - ArxProAudio - Für das Bereitstellen einiger der Werks-Presets. Laurent Bergman - Für seine Hilfe bei der Erstellung der französischen Handbücher für die D16-Produkte. www.d16.pl... -
Seite 34: Inhaltsverzeichnis
CONTENTS Overview ........................2 Bearbeitung des Preset-Namens..............24 Signalfluss ........................3 Löschen von Presets ..................24 Grundlegende Module ..................3 Export und Import von Presets ..............24 Vorverstärker ....................3 Speichern eines Presets ..................25 Größenwandler (Quantizer) ................4 Konfiguration ......................
