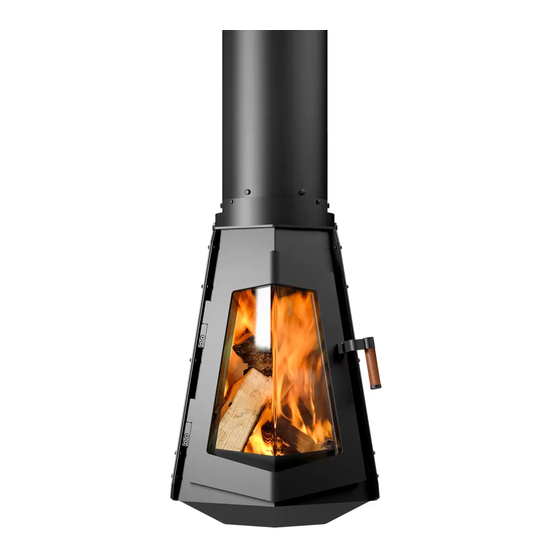

Leenders WALD Aufbauanleitung

Vorschau ausblenden

Quicklinks

Diese Anleitung herunterladen
WALD
AUFBAUANLEITUNG DE
loading

Verwandte Anleitungen für Leenders WALD

Inhaltszusammenfassung für Leenders WALD

  • Seite 1 WALD AUFBAUANLEITUNG DE...
  • Seite 2 Das Gewicht des doppelwandigen Rohres darf nicht auf dem Anschluss des Kaminofens ruhen. Poujoulat Efficience • Der Wald kann für die Luftzufuhr über das Rohr an ein Poujoulat Efficience Schornsteinrohr angeschlossen werden. Hierzu braucht man ein spezielles Verbindungsstück, das auf Anfrage mitgeliefert wird. Art. nr. ENA15SP49.
  • Seite 3 Installationsmöglichkeit 1: Befestigung DURCH die Decke hindurch Die Befestigung mit Gewindestangen und Gegenplatte wird empfohlen. Dadurch ist der Kaminofen Wald besser gegen horizontale Belastungen geschützt. 1. Legen Sie die Gegenplatte auf die Decke 2. Befestigen Sie die Gewindestangen an der Gegenplatte 3.
  • Seite 4 WALD LEENDERS Installationsmöglichkeit 2: Befestigung AN der Decke Achtung: Die Konstruktion der Decke muss sich für diese Befestigungsart eignen. 1. Deckenplatte markieren. 2. Löcher bohren Benutzen Sie dazu eine Schablone Bohren Sie 6 Löcher verteilt über die aus Pappe. Deckenplatte. Vorbohren mit Ø6, Zeichnen Sie an der Decke 12 nachbohren mit Ø14.
  • Seite 5 WALD LEENDERS Installationsmöglichkeit 1 & 2 4. Die Länge des doppelwandigen Innenrohres bestimmen Benutzen Sie ein längenverstellbares, teleskopisches, doppelwandiges Rohr - L= Länge des teleskopischen doppelwandigen Rohres, ohne Verbindungsstück - X = Länge des Verkleidungsrohres - Y = Länge, um die das doppelwandige Rohr aus der Decke herausragt - L = X - Y - 65mm 5a.
  • Seite 6 WALD LEENDERS 7. Doppelwandiges Rohr befestigen Heben Sie das doppelwandige Rohr aus dem Verkleidungsrohr und befestigen Sie es am Rohr, das aus der Decke ragt. 8. Verkleidungsrohr befestigen Setzen Sie das Verkleidungsrohr auf den Montagelift. Benutzen Sie den Montagelift für die Befestigung des Verkleidungsrohres an der Deckenplatte.
  • Seite 7 WALD LEENDERS 9. Verkleidungsrohr abgleichen Kontrollieren Sie mit der Wasserwaage, ob das Verkleidungsrohr gerade hängt. Gleichen Sie es gegebenenfalls mit den 3x Inbussschrauben ab. Lösen Sie dazu zuerst die 6x M8x16 leicht. Ziehen Sie danach die 6 x M8x16 wieder fest.
  • Seite 8 WALD LEENDERS 12. Den Kaminofen auf den Montagelift stellen 13. Den Anschluss befestigen Drehen Sie den Montagelift nach oben und befestigen Sie zuerst das doppelwandige Rohr am Drehkranz. Achtung: Das Gewicht des doppelwandigen Rohres darf nicht auf dem drehbaren Anschluss des Kaminofens ruhen.
  • Seite 9 WALD LEENDERS 15. Transportplatte Entfernen Sie die M6 Schraube und lösen Sie die Transportplatte. 16. Abdeckplatte Luftzufuhr (nur für Poujoulat Efficience) Befestigen Sie die Abdeckplatte der Luftzufuhr auf der Unterseite mit 3x M6. Achtung: Die Abdeckplatte nur befestigen, wenn Sie ein Poujoulat Efficience Schornsteinrohr verwenden.
  • Seite 10 WALD LEENDERS 18. Kontrolle Kontrollieren Sie, ob der Kaminofen stabil an der Decke befestigt ist. Kontrollieren Sie, ob die Luftrohre gut anschließen. Kontrollieren Sie, ob die Umlenkplatte auf der Unterseite gut anschließt. 2019.49.002.I.DE...

  • Seite 11: Allgemeine Hinweise Und Vorschriften

    Allgemeine Hinweise und Vorschriften. Installation Zur Gewährleistung der Garantie muss der Kaminofen Wald durch einen geschulten Monteur eines von Leenders zugelassenen Händlers installiert werden. Eine aktuelle Übersicht der zugelassenen Händler finden Sie auf leenders.nl oder nehmen Sie direkt Kontakt mit dem Hersteller auf.
