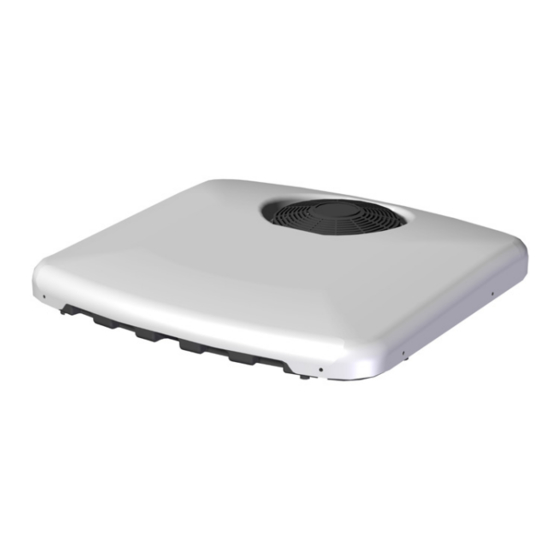

dirna Bergstrom SLIM SCANIA Montageanweisungen
Inhaltszusammenfassung für dirna Bergstrom SLIM SCANIA
- Seite 38 Parameter für das Abschalten Der Installateur muss im Bereich Fahrzeug-Klimaanlagen der Batterie konfiguriert werden (siehe Seite 48). ausreichend geschult sein. dirna Bergstrom, s. l. übernimmt keine Verantwortung ! Achtung für Schäden oder Brüche aufgrund einer nicht ordnungsgemäßen Installation oder Bedienung des Wird die Klimaanlage im Kabinendach installiert, muss Geräts oder den Austausch von Teilen bzw.
- Seite 39 SLIM ® Bei Fahrzeugen mit Spoiler muss vor Beginn der Installation dieser abgenommen und die vordere Traverse (A) entfernt werden. Luke und deren Befestigungselemente ausbauen und diese dem Kunden aushändigen. Achtung, nicht den Original-Kantenschutz entfernen (*).
-
Seite 40: Kabinenaussenseite
SLIM ® KABINENAUSSENSEITE: Slim Fit in der Lukenaussparung auf dem Original-Kantenschutz positionieren, so dass die Zentrierer in der Lukenaussparung einrasten. Luke (4) Schrauben von der inneren Luftverteilertafel abnehmen und diese an den Kabeln hängen lassen. Befestigungshalterungen Flachscheibe, Grower-Scheibe und Schraube M8/125x50 unter der Verkleidung einsetzen und bis zum Anschlag an die Sechskant-Verbindungsmuttern der Grundplatte anziehen. -
Seite 41: Explosionsansicht Bis Zur Befestigung Der Halterungen
SLIM ® EXPLOSIONSANSICHT BIS ZUR BEFESTIGUNG DER HALTERUNGEN Original-Kantenabdeckungen Kabinendecke Sechskantschraube Verkleidung Flachscheibe Ø 8 Befestigungshalterung Federring Schraube M8/125 EXPLOSIONSANSICHT BIS ZUR BEFESTIGUNG DER KONSOLE Sechskantschraube L=13 M4 Innensechskantschraube Innensechskantschraube 6/100x15 6/100x15... -
Seite 42: Detaillierte Anweisungen Für Den Anschluss Der Netzkabel
SLIM ® Innere Luftverteilertafel wieder Originalposition montieren und mit einem Anzugsmoment von 0,75±10% Nm anziehen. Achtung: Darauf achten, dass die Kabel nicht die Passung der Führung hinsichtlich der Gerätegrundplatte beeinträchtigen. Konsole durch Einschrauben Innensechskantschrauben M6/100x15 in den Originalbohrungen anbringen. Achtung! Dieser Vorgang erfolgt nach dem Anschluss der Kabel. - Seite 43 SLIM ® Sicherung der mitgelieferten Kabel abnehmen und Schutzabdeckung der Kabel im vordere Teil des Fahrzeugs ausbauen. Untere Zierleiste der Beifahrerseite abnehmen und Kabel R der Netzverkabelung nach außen führen. Sicherung wieder einsetzen und mit (2) Blechschrauben 4,2x16 wie gezeigt befestigen. Original-Positivanschluss anschließen.
- Seite 44 SLIM ® Braunes Kabel an Masse anschließen. Sicherungskasten und rechte seitliche Zierleiste (*) ausbauen. Original Kabelführung öffnen und Kabel nach oben führen.
- Seite 45 SLIM ® Kabel unter der Verkleidung hindurch bis Gerät führen, mitgelieferte Verlängerungskabel dieses Geräteklemme anschließen. Kabel mit Kleber und Kabelbindern befestigen. Sicherungskasten Zierleisten Originalpositionen einbauen.
-
Seite 46: Am Spoiler Durchzuführende Tätigkeiten
SLIM ® AM SPOILER DURCHZUFÜHRENDE TÄTIGKEITEN Spoiler mit den angegebenen Maßen markieren. Mit Malerkrepp die Außenseite der Markierung schützen und schneiden. - Seite 47 SLIM ® Spoiler mit Originalschrauben montieren.
- Seite 48 SLIM ® DUAL BATTERY SYSTEM Bei Fahrzeugen, bei denen der elektrische Anschluss zu vom Anlassen des Motors unabhängigen Zusatzbatterien erfolgt, kann die Elektronik, wie im Folgenden beschrieben, optional hinsichtlich der neuen Parameter für das Abschalten der Batterie konfiguriert werden. Bei abgeschalteter Anlage gleichzeitig die Tasten drei Sekunden lang gedrückt halten, bis auf dem Display des Bedienfelds “Hi”...
-
Seite 49: Fahrzeuge Ohne Original-Netzkabel- Elektroschema
SLIM ® FAHRZEUGE OHNE ORIGINAL-NETZKABEL- Elektroschema WICHTIGER HINWEIS! Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall, schaltet sich die Bedientafel nicht ein und das Gerät funktioniert nicht. Abluftsensor NTC 15KΩ a 25º Doppelradialgebläse 2,6 Amp. - Seite 86 SLIM ®...
- Seite 87 SLIM ®...
- Seite 88 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
