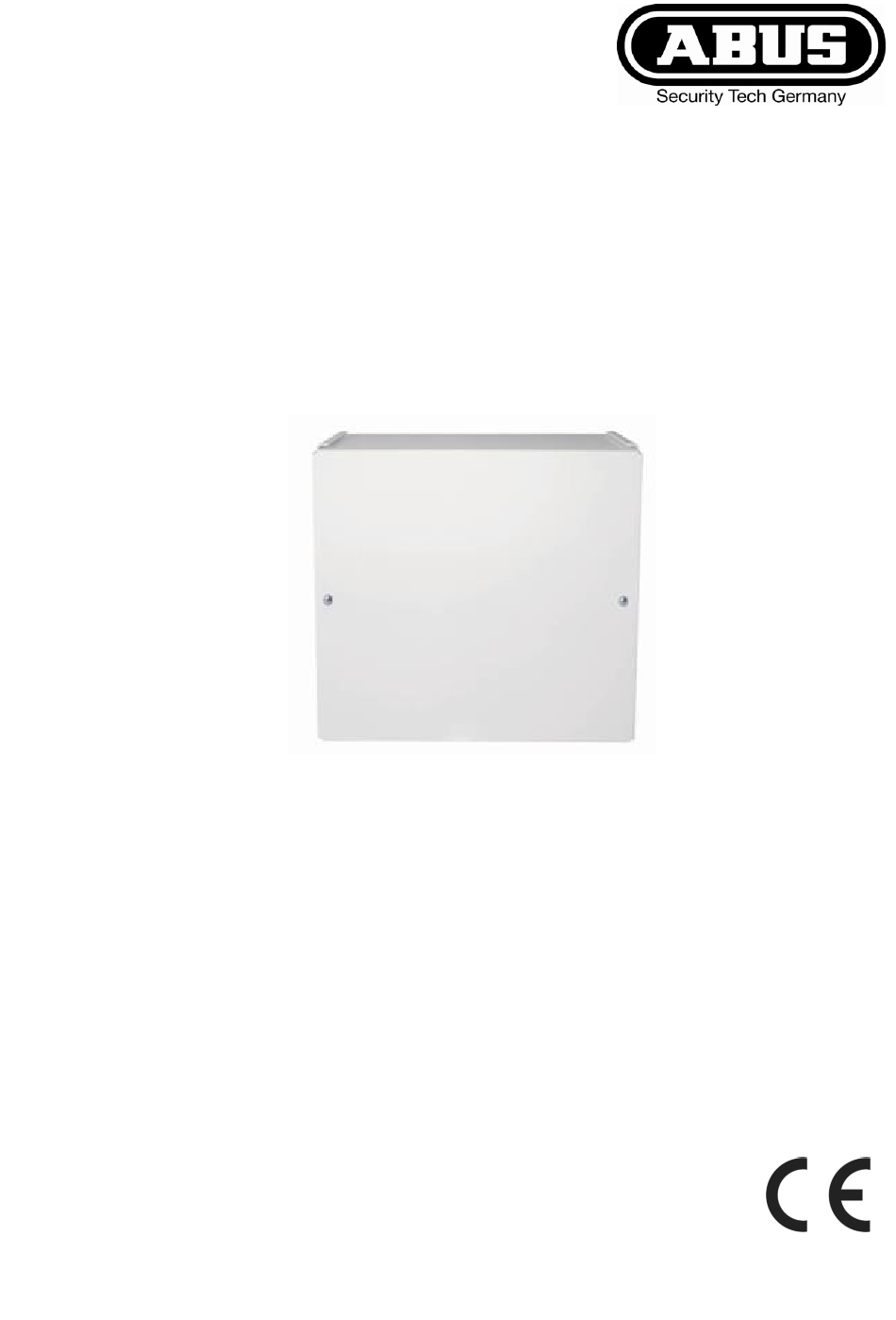

8-Zonen Drahterweiterung mit PSU
für Terxon LX
Installationsanleitung
AZ4250
8-zone wired extension with PSU
Installation Instructions (UK) ..................................................................................7
Extension filaire 8 zones avec alimentation
Instructions d´installation (FR) .............................................................................12
8-zones-draaduitbreiding met PSU
Installation Instructions (NL).................................................................................17
Trådudvidelse med 8 zoner med PSU
Installationsvejledning
(DK).........................................................................22
Ampliamento cavi 8 zone con PSU
Installation Instructions (I) ....................................................................................27
11847220
Inhaltsverzeichnis
Verwandte Anleitungen für Abus AZ4250
Inhaltszusammenfassung für Abus AZ4250
- Seite 1 8-Zonen Drahterweiterung mit PSU für Terxon LX Installationsanleitung AZ4250 8-zone wired extension with PSU Installation Instructions (UK) ..................7 Extension filaire 8 zones avec alimentation Instructions d´installation (FR) ................12 8-zones-draaduitbreiding met PSU Installation Instructions (NL).................17 Trådudvidelse med 8 zoner med PSU Installationsvejledning (DK).................22...
-
Seite 2: Montage
Merkmale Die 8-Zonen-Drahterweiterung mit zusätzlichem 1,5 A-Netzteil (PSU) ermöglicht Ihnen, das System mit 8 Drahtzonen und einem programmier- baren Ausgang zu erweitern. Die Notstromversorgung wird durch einen 7 Ah oder 17 Ah Notstrommakku gewährleistet. Sie können bis zu vier Bedienteile an diese Erweiterung anschließen. Zusätzlich bietet Ihnen die Erweiterung Platz für den Anschluss von zwei zusätzlichen Lautsprechern für akustische Alarm- oder Servicesignale. -
Seite 3: Beschreibung Der Komponenten Und Programmierung
Beschreibung der Komponenten und Programmierung 1.) Nicht verwendet 2.) ZONENVERDRAHTUNG Jede Zone kann unterschiedlich verdrahtet werden. Die Kontakte der Melder sind üblicherweise NC (normal geschlossen); falls Sie das Verhalten NO (normal offen) wünschen, müssen Sie die Zonen invertieren. Hinweis: Die Spannungsversorgung der Melder erfolgt über zwei zusätzliche Leitungen für die Verbindungen zu den Anschlüssen AUX (+12V DC / 0V). -
Seite 4: Aux-Anschluss
- NC-Verdrahtung (CCL) - FSL-Verdrahtung (DEOL) - Anti-Maskierung-Verdrahtung: Falls der Melder die Anti-Mask-Eigenschaft besitzt, können drei Widerstände alle Zustände überwachen (OK, Alarm, Sabotage, Maskiert). Die Zone kann wie jede andere Zone programmiert (z. B. Sofort) werden, muss aber die Eigenschaft „Maskierung“ zugewiesen bekommen. - Seite 5 Hinweis: Schließen Sie nicht den „A“ - Anschluss der 4-adrigen Busleitung an! 13.) BUSAUSGANG Zur Verdrahtung von weiteren Erweiterungsmodulen am Bus. 14.) VERDRAHTUNG DER BEDIENTEILE (OPTIONAL) Anschluss weiterer Bedienteile (max. 4). Die maximale Entfernung des am weitesten entfernten Bedienteils darf 100m nicht überschreiten. Hinweis: Die Spannungsversorgung darf an den Bedienteilen nicht unter 10,5V DC fallen (Empfehlung mind.
-
Seite 6: Technische Daten
Technische Daten Externe Spannungsaufnahme 230 VAC +/- 10%, 50 Hz Externe Stromaufnahme 145 mA Interne Spannungsversorgung 13,8 V DC Interne Stromversorgung 1,5 A (750mA für Akkuladung) Interne Stromaufnahme 60 mA maximal bei 12VDC; 305 mA maximal mit Lautsprecher Notstromversorgung 12 VDC, 7Ah/17Ah Akkumulator Zonen 8 Zonen;...
