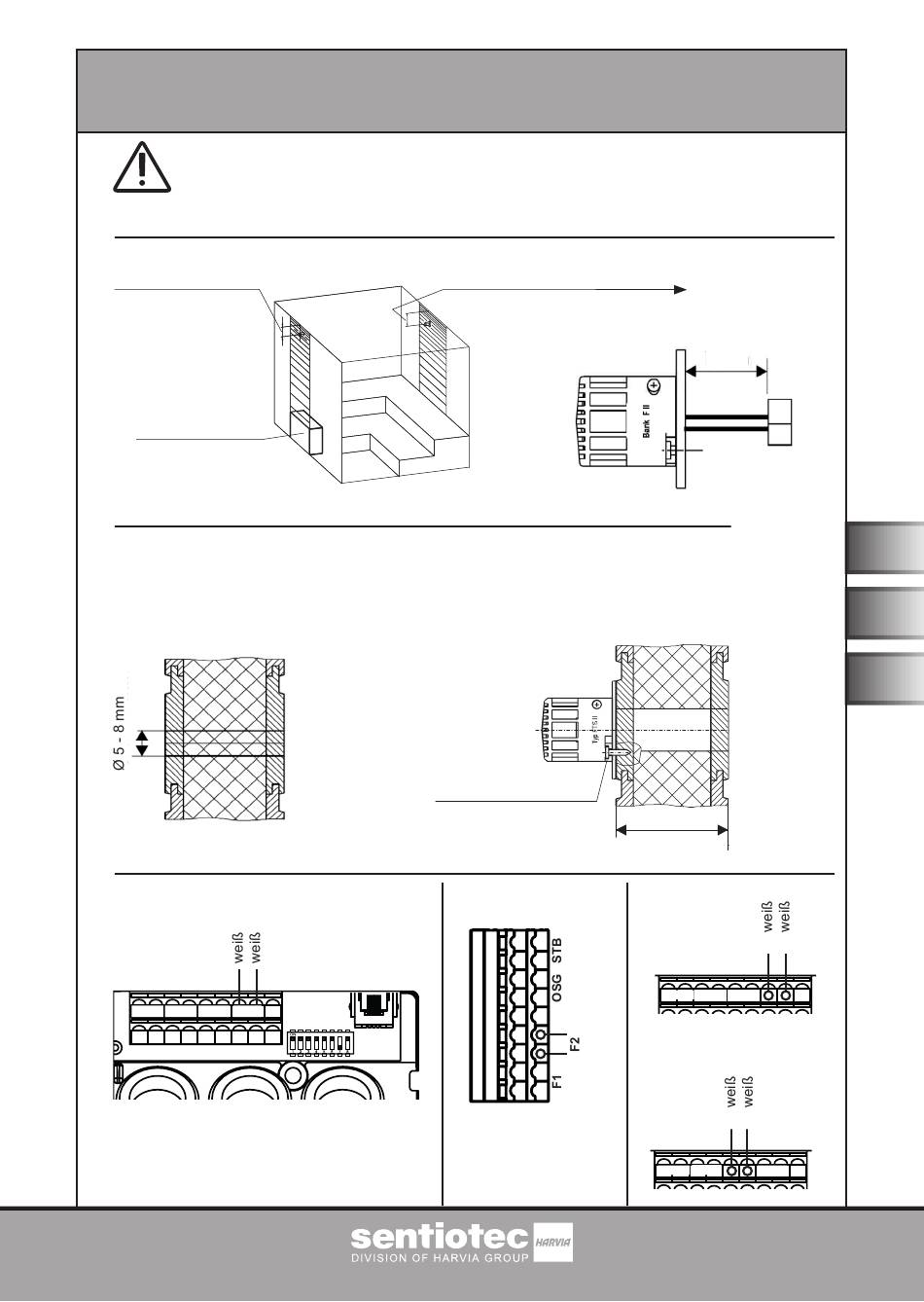

Sentiotec F2 Montage

Die Montage darf nur durch eine Elektrofachkraft oder eine
vergleichsweise qualifizierte Person ausgeführt werden.
1. Anordnung:
193
150 mm
Ofenfühler F1
im Bereich oberhalb
des Heizsystems
Heizsystem
Verdampfer
2. Montage:
1. Schritt:
Mittig eines Kabinenwandbrettes
ein Loch Ø 5 - 8 mm bohren.
150 mm Abstand zur Decke
einhalten.
3. Anschluss:
Pro B3, Pro C3, Pro D3(i), just sauna combi
OSG STB F1 F2
Version 12/18
Bankfühler F2
150 mm
Bankfühler F2
2. Schritt:
Anschlussleitung (2-polig) vom Steuergerät
kommend von der Kabinenaußenseite
durch das Loch führen. Mit den Klemmen
verbinden und sichern.
2 Holzschrauben 4 x 16
home.com4
3 m
40 - 100 mm
K3-next
TS F1 br
weiß
weiß K4-next
F2
TS F1
1-021-854
DE
EN
FR
F2
br
