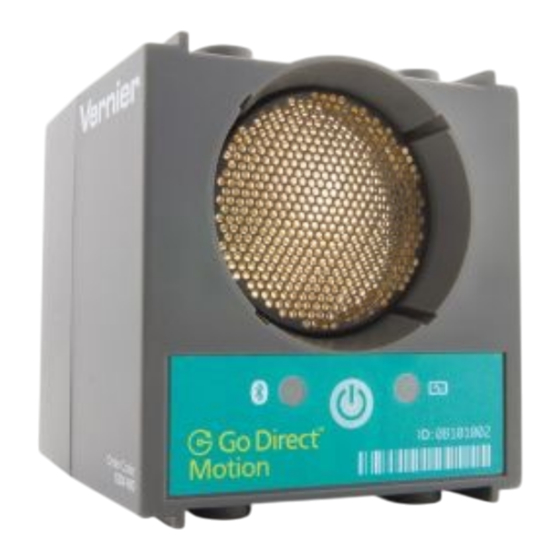

Go Direct™ Bewegungssensor
Artikelnummer 100612
Der Go Direct Bewegungssensor verfolgt Objekte bis zu einem Ab-
stand von
15 cm und bis zu einer Entfernung von 3,5 m. Das kompakte Design
und die
drahtlose Fähigkeiten dieses Bewegungssensors beseitigen die Pro-
bleme mit einem baumelnden Kabel, das im Weg ist.
Verwenden Sie den Temperaturkompensationskanal des Go Direct Be-
wegungssensors zum Anpassen des Unterschieds der Schallgeschwin-
digkeit in kalten und warmen Umgebungen.
Hinweis: Vernier-Produkte sind für Bildungszwecke kon-
zipiert. Unsere Produkte werden nicht für industrielle,
medizinische oder kommerzielle Prozesse entwickelt
oder empfohlen, wie z. B. für die Lebenserhaltung, die
Diagnose von Patienten, die Kontrolle eines Herstel-
Lieferumfang
Go Direct Bewegungssensor
•
Micro USB Kabel
•
Kompatible Software
Klicken Sie auf
www.vernier.com/manuals/gdx-md
Software, die mit dem Go Direct Bewegungssensor kompatibel ist.
Erste Schritte
Unter dem folgenden Link finden Sie plattformspezifische Verbin-
dungsinformationen: www.vernier.com/start/gdx-md
Bluetooth Verbindung
Technik-LPE GmbH | T +49 6271 944650-1 | www.technik-lpe.de
für eine Liste von
Verwandte Anleitungen für Vernier Go Direct
Inhaltszusammenfassung für Vernier Go Direct
- Seite 1 Go Direct™ Bewegungssensor Artikelnummer 100612 Der Go Direct Bewegungssensor verfolgt Objekte bis zu einem Ab- stand von 15 cm und bis zu einer Entfernung von 3,5 m. Das kompakte Design und die drahtlose Fähigkeiten dieses Bewegungssensors beseitigen die Pro- bleme mit einem baumelnden Kabel, das im Weg ist.
- Seite 2 5. Klicken oder tippen Sie auf “Neuer Versuch” und dann auf “Drahtlose Sensoren”. 6. Klicken oder tippen Sie auf den Go Direct Sensor auf der Liste der erkannten drahtlosen Geräte. Die ID finden Sie in der Nähe des Barcodes auf dem Sensor. Die Bluetooth LED wird grün blinken, wenn der Sensor erfolgreich verbunden wurde.
- Seite 3 Energiesparmodus zu wech- seln. Die rote LED-Anzeige hört in diesem Modus auf zu blinken. Verbindung des Sensors Unter folgendem Link finden Sie aktuelle Verbindungsinformationen: www.vernier.com/start/gdx-md. Bluetooth Verbindung Verbindungsbereitschaft Rote LED blinkt, wenn der Sensor aktiv und bereit ist, sich über Bluetooth zu verbinden.
- Seite 4 Antippen oder Klicken auf Erkennen in den Sensorinforma- tionen identifiziert werden. Gebrauchshinweise Schließen Sie den Sensor gemäß den Schritten im Abschnitt "Erste Schritte" dieses Benutzerhandbuchs an. Kanäle Der Go Direct Bewegungssensor hat 3 Messkanäle. Diese lauten: Bewegung • Bewegung (Wagen) • Bewegung mit Temperaturkompensation •...
- Seite 5 Genauigkeit zu verbessern, platzieren Sie eine harte, flache Oberflä- che (z.B. Wand, Buch oder Box) in bekannter Entfernung von der Vor- derseite des Go Direct Bewegungssensors und wählen Sie kalibrieren. Beachten Sie, das die Kalibrierung im Sensor gespeichert wird. Wenn Sie das nächste Mal diesen Kanal verwenden, wird der zuvor gespei-...
-
Seite 6: Batterieinformationen
Vernier erhältlich (Bestellnummer: GDX-BAT-650). Lagerung und Wartung Um den Go Direct-Bewegungssensor für längere Zeit zu lagern, ver- setzen Sie das Gerät in den Ruhezustand, indem Sie die Taste mindes- Technik-LPE GmbH | T +49 6271 944650-1 | www.technik-lpe.de... - Seite 7 Sie das Gerät in einem Bereich, der keinen extremen Temperaturen ausgesetzt ist. Wasserdichte Die Go Direct Bewegungssensor kann für begrenzte Zeit in Wasser ein- getaucht werden. Es wurde bis zu einer Tiefe von einem Meter für bis zu 30 Minuten getestet. Das Eintauchen des Sensors beeinträchtigt jedoch den Funkbetrieb, da ein Großteil der Energie absorbiert wird.
- Seite 8 Beachten Sie, das der Go Direct Bewegungssensor die Entfernung zum nächstgelegenen Objekt meldet, welches ein ausreichend starkes Echo erzeugt. Der Sensor kann Objekte wie z.B. Stühle und Tische im Ultraschallkegel erkennen. Die Empfindlichkeit der Echodetektionsschaltung erhöht sich automa- tisch in Schritten alle paar Millisekunden, während der Ultraschall sich hin und zurück bewegt.
- Seite 9 Versuchen Sie ein Tuch zu legen horizontal ge- rade vor und unter den Sensor zu legen. Dies hilft manchmal bei der Beseitigung von Ultraschall, der in den Go Direct Be- wegungssensor "springt". Ändern Sie die Datenerfassungsrate. Manchmal arbeiten Bewe- •...
- Seite 10 Befestigungsstange DTS-MDB Garantie Vernier garantiert, dass dieses Produkt für die Dauer von fünf Jahren ab dem Datum der Lieferung an den Kunden frei von Material- und Herstellungsfehlern ist. Diese Garantie deckt keine Schäden am Pro- dukt ab, die durch Missbrauch oder unsachgemäßen Gebrauch verur- sacht werden.
- Seite 11 Rev. 6/15/17 Go Direct, Graphical Analysis und andere abgebildete Marken sind unsere Marken oder eingetragene Marken in den Vereinigten Staaten. iPad ist eine Marke von Apple Inc., registriert in den USA und anderen Ländern. Alle anderen Marken, die nicht unser Eigentum sind, sind Eigentum ihrer jeweiligen Inhaber, die mit uns verbunden sind, oder gesponsert sein können.
