Allgemeine Beschreibung
Der AXT620 Ethernet-Switch ist ein robuster, zur Rack-Montage geeigneter
Switch mit 9 Anschlüssen, der die Vernetzung von Shure-Systemen verein-
facht und den Konfigurationsaufwand des Netzwerks minimiert. Er ist mit
PoE-Anschlüssen (Power over Ethernet) für eine zusätzliche Speisung der
Geräte und mit einem DHCP-Server zur automatischen Zuweisung von IP-
Adressen für Komponenten ausgestattet.

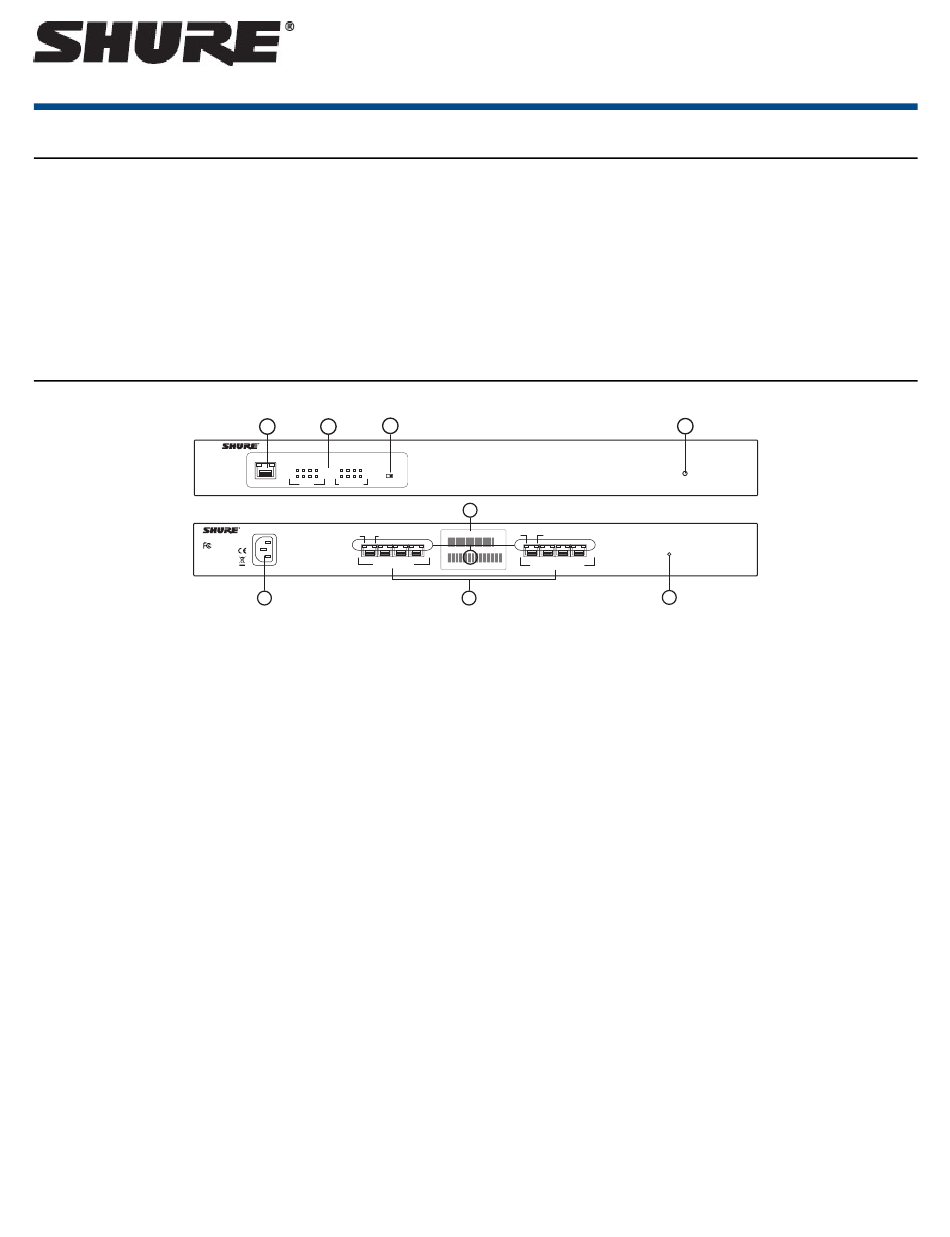

Front- und Rückseite
AXT620 Ethernet Switch
Made in Taiwan
① RJ-45-Anschlüsse
Ein Anschluss mit 10/100 N-Wege Auto-Sensing für 10Base-T- oder 100Base-TX-Verbindungen.
② LED-Anzeigen auf der Vorderseite
Link
•
Grün: Mit Netzwerk verbunden
•
Blinkend: Vernetzung ist aktiv
•
Aus: Nicht mit Netzwerk verbunden
100Mb
•
Orange: Der Anschluss arbeitet mit einer Geschwindigkeit von 100 Mb.
•
Aus: Der Anschluss ist getrennt oder arbeitet nicht mit einer Geschwindigkeit von 100 Mb.
PoE
•
Orange: Der Anschluss versorgt das angeschlossene PoE-Gerät mit Strom.
•
Aus: Kein gespeistes Gerät angeschlossen.
③ DHCP-Schalter
Schaltet den DHCP-Server EIN oder AUS (Links = ein, rechts = aus).
④ Power
•
Grün: An
•
Aus: Es liegt keine Wechselspannung an.
⑤ Netzkabelbuchse
Der Switch wird mit Wechselspannung im Bereich 100-240 V~ mit einer Frequenz von 50-60 Hz betrieben.
⑥ RJ-45-Anschlüsse
Acht Anschlüsse mit 10/100 N-Wege Auto-Sensing für 10Base-T- oder 100Base-TX-Verbindungen. Anschlüsse 5-8 können Geräte auch mit PoE (Power over
Ethernet) speisen.
⑦ LED-Anzeigen auf der Rückseite
©2017 Shure Incorporated
1
2
3
AXT620
LINK
100Mb
LINK
LINK
100Mb
PoE
ON
OFF
Ethernet
1
2
3
4
5
6
7
8
DHCP
Switch
10/100Mb
10/100
10/100 & PoE
LINK
100Mb
1
2
10/100 Ethernet
Input: 100-240 V~ 50/60Hz 2A max.
5
Technische Eigenschaften
•
Robuste 1HE-Konstruktion
•
Internes Netzteil
•
8 Anschlüsse an der Rückseite, 4 davon haben Power over Ethernet
(PoE)
•
Anschluss an der Frontseite
•
DHCP-Server im Gerät
•
Einfache Systemintegration
8
Model Name: SHURE AXT620
LINK
PoE
MAC: 0011FC059C60
7
3
4
5
6
7
8
10/100 Ethernet W/PoE
S/N:
65770110100015
6
Ethernet-Switch
4
POWER
R E S E T
9
AXT620
1/9
