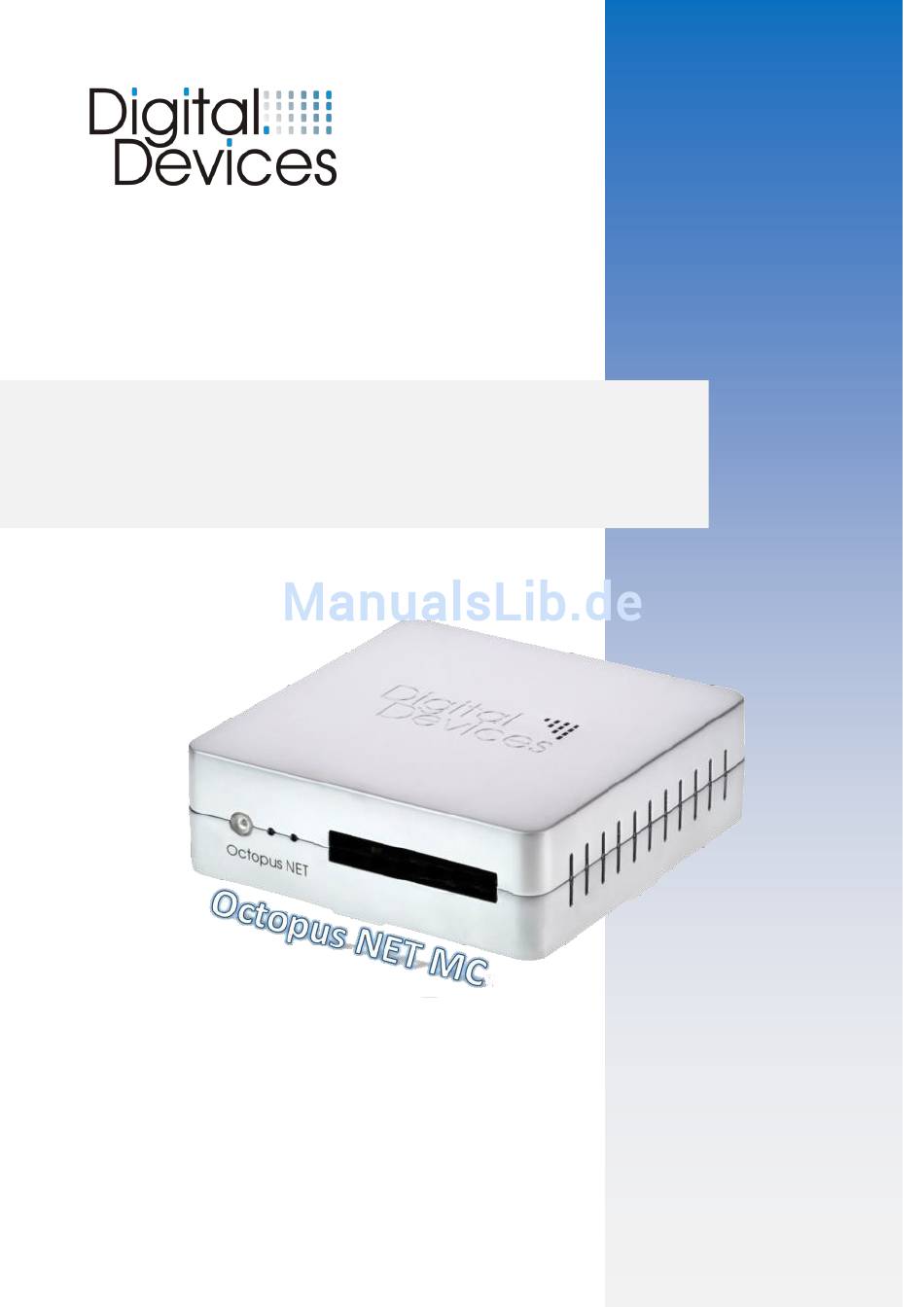

- Seite 1 Anleitung für Octopus NET MC...
-
Seite 2: Inhaltsverzeichnis
Allgemeine Informationen ................5 Empfangsmodule ............................5 3.1.1 Octopus NET MC-S (DVB-S/S2) .......................... 5 3.1.2 Octopus NET MC-A (DVB-C/C2 oder DVB-T/T2) ....................5 Sonstiges ................................. 5 Beschreibung ....................6 Ansicht vorne ..............................6 Ansicht hinten ..............................6 Octopus NET MC ....................7 Erster Start .............................. - Seite 3 Anleitung – Octopus NET MC Sendersuchlauf ............................. 15 6.3.1 Sendersuchlauf - DiSEqC (nur MC-S) ....................... 15 Multicast ............................... 16 6.4.1 Multicast - Liste exportieren oder importieren ....................16 6.4.2 Multicast - Grundlegende Informationen ....................... 17 6.4.3 Multicast - Erweiterte Einstellungen ....................... 17 Tuner ................................
-
Seite 4: Lieferumfang
Um Funktionsstörungen und Datenverluste zu vermeiden, sollten Sie einen Mindestabstand von einem Meter zu hochfrequenten und magnetischen Störquellen (TV-Gerät, Mobiltelefon, Lautsprecherboxen usw.) einhalten. Reinigung Die Octopus Net MC Edition nur mit einem weichen, trockenen Tuch abwischen. Ziehen Sie vor der Reinigung den Netzstecker und die Verbindungskabel ab. 16. September 2016... -
Seite 5: Allgemeine Informationen
3 Allgemeine Informationen 12 Multicast Streams (SPTS ) von max. 8 Transpondern via UDP/RTP Kaskadierung mehrerer Octopus NET MC möglich Konfigurierbar über Passwortgeschütztes Web Interface Multicast 5 Port managed GigaBit - Switch (5x 10/100/1000 Ethernet) ... -
Seite 6: Beschreibung
Anleitung – Octopus Net MC 4 Beschreibung Ansicht vorne (1) Ein/Aus Taster (2) Status-Leds (3) CI-Slots Ansicht hinten Octopus NET MC-S Octopus NET MC-A (1) 5 x GigaBit Ethernet Ports (1) 5 x GigaBit Ethernet Ports (2) 4x F-Buchse (2) 1x IEC-Buchse... -
Seite 7: Octopus Net Mc
Sie sich umgehend an den Support des Herstellers. Anschluss Entfernen Sie von der Octopus NET MC zuerst alle Schutzfolien und Verpackungshilfen vom Gerät. Stellen Sie das Gerät auf eine waagerechte und staubfreie Oberfläche. Eine Montage mit dem beigelegten Adapter für eine Wandmontage, sollte erst nach Abschluss der Einrichtung erfolgen. -
Seite 8: Das Web-Interface
Balken oben links eingefahren werden. Im folgendem werden die einzelnen Bereiche zur Konfiguration der Octopus NET MC beschrieben. Es wird hierbei auf die Einrichtung der Octopus Net MC über den Web-Browser eines PCs eingegangen, eine Einrichtung ist über mobile Geräte ebenso einfach zu bewerkstelligen. - Seite 9 Anleitung – Octopus NET MC Beim Aufruf des Web-Interface der Octopus NET MC gelangen Sie als erstes zur Login Seite. Um sich anzumelden gehen Sie bitte folgendermaßen vor: (1) Geben Sie hier den Loginnamen „admin“ ein. (2) Geben Sie hier das Passwort ein (Standard: admin).
-
Seite 10: Übersicht
Anleitung – Octopus Net MC Übersicht Nachdem erfolgreichen Anmelden im Webinterface der Octopus NET MC gelangen Sie zur Übersichtsseite, auf der die Navigationsleiste mit den Links zu den einzelnen Bereichen, die verfügbaren Tuner, System Informationen sowie die derzeit verwendete Netzwerkkonfiguration angezeigt werden. -
Seite 11: Übersicht - System Informationen - Aktualisieren
Unter System Informationen, wird durch klicken auf ein Firmware Update durchgeführt, wozu die Octopus NET MC mit dem Internet verbunden sein muss. In unserem Fall befindet sich schon die aktuellste Firmware auf der Box. Andernfalls wird die aktuelle Firmware automatisch geladen. -
Seite 12: Übersicht - System Informationen - Passwort Ändern
Übersicht - System Informationen – Factory Reset Bei der Octopus Net MC gibt es nicht nur die Möglichkeit durch drücken des Reset Buttons auf der Rückseite der Box diese in den Auslieferungszustand zurückzusetzen, sondern auch bequem über das Webinterface auf der FACTORY RESET Übersichtsseite durch klicken auf... -
Seite 13: Netzwerk
Anleitung – Octopus NET MC Netzwerk Im Bereich Netzwerk können Sie die Netzwerkkonfiguration der Octopus NET MC nach Ihren Bedürfnissen anpassen. SPEICHERN Sind Änderungen an den Einstellungen durchgeführt worden klicken sie auf um sie zu übernehmen, ansonsten werden diese verworfen. -
Seite 14: Netzwerk - Statische Ip Setzen
Zur Verwendung einer statischen IP gehen Sie folgendermaßen vor: (1) Umschalten von dynamischer IP auf statische IP. (2) Geben Sie hier die von Ihnen gewünschte IP ein, unter der die Octopus NET MC im Netzwerk erreichbar sein soll. (3) Geben Sie hier die für den IP-Adressbereich passende Netmask ein. -
Seite 15: Sendersuchlauf
Anleitung – Octopus NET MC Sendersuchlauf Im Bereich Sendersuchlauf muss nach erstmaliger Inbetriebnahme der Octopus NET MC ein Sendersuchlauf durchgeführt werden. Hierzu werden ein „Tuner“ (1-8), der „Suchbereich“ und die für Ihr System benötigte „DiSEqC“ Einstellung gewählt. Es ist nicht möglich alle Tuner für den Sendersuchlauf zu verwenden. -
Seite 16: Multicast
Multicast-Liste über zu sichern. Die exportierte Liste steht im XML-Format zur Verfügung. Weiterhin gibt es die Möglichkeit die soeben exportierte Multicast-Liste zu importieren, wodurch eine schnellere Neueinrichtung des Multicasts in der Octopus Net MC erfolgen kann. IMPORT SENDE DATEI Klicken Sie hier für auf . -
Seite 17: Multicast - Grundlegende Informationen
6.4.2 Multicast - Grundlegende Informationen Die Octopus NET MC kann max. 12 UDP oder RTP Multicast-Streams hardwaretechnisch verwalten kann. Dabei ist es egal ob die maximale Anzahl der Streams auf einem oder allen acht Tunern verteilt sind. Als Protokolle für Multicast werden „UDP Raw“ und „RTP“ unterstützt. -
Seite 18: Tuner
Tuner - Betriebsmodus (nur MC-S) Die Octopus NET MC-S (Satelliten Version) kann in 4 verschiedenen Bertriebsmodis betrieben werden. Direct 4: In diesem Modus stehen Ihnen nur 4 Tuner zur Verfügung. Die Tuner der Octopus NET MC arbeiten dabei als normale SAT Tuner. Quad LNB: Bei Verwendung eines Quad LNBs oder den normalen Ausgängen Ihres Multischalters. -
Seite 19: Tuner - Unicable Einstellungen (Nur Mc-S)
Anleitung – Octopus NET MC 6.5.2 Tuner - Unicable Einstellungen (nur MC-S) Wurde unter Betriebsmodus Unicable ausgewählt muss dieser bei den aktivierten Tunern folgendes eingestellt werden: (1) Stellen Sie hier EN50494 ein, um Unicable für diesen Tuner zu aktivieren. (2) Geben Sie hier die zu verwendete Unicable Frequenz in KHz ein. Sollte die Frequenz nur in MHz angegeben sein z.B. -
Seite 20: Common Interface (Ci)
Anleitung – Octopus Net MC Common Interface (CI) Im Bereich Common Interface sind die in der Octopus NET MC verbauten Common Interfaces (kurz CI genannt) aufgelistet. Die CIs können durch klicken auf den jeweiligen Adapter/Slot ausgewählt werden. 6.6.1 Common Interface - CAM Optionen Ist ein CAM-Modul gesteckt, werden Ihnen Informationen wie z.B. - Seite 21 Eine Entschlüsselung über mehrere Tuner mit einem CAM ist nicht möglich. Um das Ganze einmal zu veranschaulichen, hier ein Beispiel anhand eines CAM-Modules mit ORF Smartcard im CI-Slot 1 der Octopus NET MC-S: Im Bereich Multicast wurden 4 Kanäle dem Tuner 4 zugewiesen.
-
Seite 22: Streaming
Anleitung – Octopus Net MC Streaming Im Bereich Streaming werden alle gestreamten Kanäle inkl. ihrer Stream-Adresse in einer Liste angezeigt. Falls Ihr Webbrowser es unterstützt, kann durch klicken auf den gewünschten Kanal dieser in einem geeigneten Player abgespielt werden. 16. September 2016... -
Seite 23: Setup Beispiele Clients
Format verwendet werden. Wenn Sie den einfachen Aufbau der M3U Liste wählen, kann der Suchlauf unter anderem länger dauern, auch bei wenigen Sendern. Der Panasonic kann nur das RTP Protokoll verarbeiten, daher müssen Sie die Streams auf der Octopus NET MC als RTP konfigurieren. -
Seite 24: Aufbau Der M3U Liste Für Panasonic Tv (Erweitert)
Anleitung – Octopus Net MC 7.1.2 Aufbau der M3U Liste für Panasonic TV (Erweitert) Die Playliste startet normal mit: #EXTM3U Als nächstes folgt der #EXTINF Playlisteintrag für den ersten Stream (Playlisteintrag). Die Ziffer „0“ gibt an, dass es sich um einen Inhalt von unbestimmter Dauer handelt (Stream). Bei der #EXTINF Zeile ist drauf zu achten, dass sich hinter der Kanalnummer ein Punkt und Leerzeichen befindet, im folgenden Beispiel. -
Seite 25: Multicast Konfiguration Für Mag250 Stb Konfigurieren
Der dazu benutzte USB-Stick muss mit FAT32 formatiert sein und die M3U Liste muss sich direkt im Stammverzeichnis des USB-Stick befinden. Der Name der M3U Liste kann dabei frei gewählt werden also z.B. chanlist.m3u. Die MAG250 STB kann mehrere Protokolle verarbeiten, Sie können daher die Streams auf der Octopus NET MC als RTP oder UDP konfigurieren. -
Seite 26: Konfiguration Auf Einer Mag250 Stb
Anleitung – Octopus Net MC Konfiguration auf einer MAG250 STB 7.2.2 (Die folgende Vorgehensweise bezieht sich auf eine MAG250 STB mit Firmwarestand 0.2.16) 1. Laden Sie die M3u Liste auf einen FAT32 formatierten USB Stick mit einem beliebigen Namen, z.B. -
Seite 27: Software Tool / Client
Software Tool / Client Zum Überprüfen der Konfiguration Ihrer Octopus Net MC bzw. zum Testen einer erstellten M3U Liste eignet sich am besten der VideoLan Client (kurz VLC). Dabei handelt es sich um einen Software Player der sowohl auf Windows, Mac und Linux funktioniert. -
Seite 28: Digital Devices
Anforderungen in Bezug auf Qualität und Umweltstandards. Produktportfolio Basisprodukt zahlreicher Digital Devices Lösungen sind die Produkte der Cine Serie. Als Twin-Tuner mit Erweiterbarkeit um weitere Twin-Tuner sowie CI Erweiterungen, sind zahlreiche Situationen für PCI Express Umgebungen zusammenstellbar. Dabei ist die treiberseitige Unterstützung von Unicable (nur DVB-S/S2), die Windows® Media Center Unterstützung für DVB-S/C/T und die Pay-TV/Smartcard Unterstützung per CI Erweiterung bereits jahrelange... -
Seite 29: Stichwortverzeichnis
Anleitung – Octopus NET MC 9 Stichwortverzeichnis Multicast IP-Adresse ............17 Multicast Konfig Aktualisieren ................ 11 MAC250 STB ..............25 Panasonic TV..............23 Multicast Port ..............17 Broadcast ................14 Multicast Protokoll ...............17 CAM Optionen ..............20 Nameserver................13 CI-Slots ................... 6 Netmask ................14 Client Konfiguration Netzwerk ................13... -
