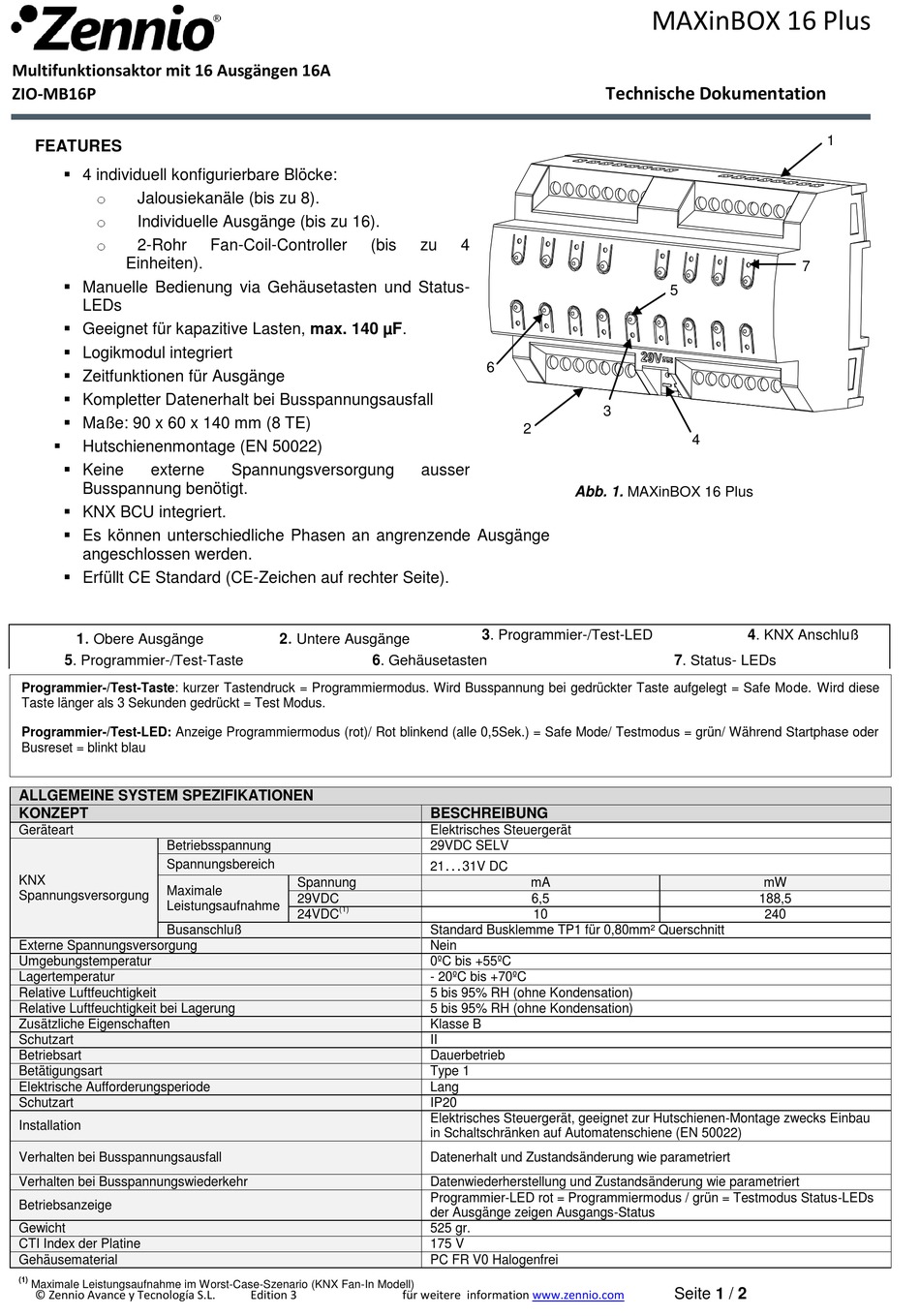

Zennio MAXinBOX 16 Plus ZIO-MB16P Technische Dokumentation

Multifunktionsaktor mit 16 Ausgängen 16A
ZIO-MB16P
FEATURES
 4 individuell konfigurierbare Blöcke:
o
Jalousiekanäle (bis zu 8).
o
Individuelle Ausgänge (bis zu 16).
o
2-Rohr
Einheiten).
 Manuelle Bedienung via Gehäusetasten und Status-
LEDs
 Geeignet für kapazitive Lasten, max. 140 µF.
 Logikmodul integriert
 Zeitfunktionen für Ausgänge
 Kompletter Datenerhalt bei Busspannungsausfall
 Maße: 90 x 60 x 140 mm (8 TE)

Hutschienenmontage (EN 50022)
 Keine
externe
Busspannung benötigt.
 KNX BCU integriert.
 Es können unterschiedliche Phasen an angrenzende Ausgänge
angeschlossen werden.
 Erfüllt CE Standard (CE-Zeichen auf rechter Seite).
.
1 Obere Ausgänge
5. Programmier-/Test-Taste
Programmier-/Test-Taste: kurzer Tastendruck = Programmiermodus. Wird Busspannung bei gedrückter Taste aufgelegt = Safe Mode. Wird diese
Taste länger als 3 Sekunden gedrückt = Test Modus.
Programmier-/Test-LED: Anzeige Programmiermodus (rot)/ Rot blinkend (alle 0,5Sek.) = Safe Mode/ Testmodus = grün/ Während Startphase oder
Busreset = blinkt blau
ALLGEMEINE SYSTEM SPEZIFIKATIONEN
KONZEPT
Geräteart
Betriebsspannung
Spannungsbereich
KNX
Maximale
Spannungsversorgung
Leistungsaufnahme
Busanschluß
Externe Spannungsversorgung
Umgebungstemperatur
Lagertemperatur
Relative Luftfeuchtigkeit
Relative Luftfeuchtigkeit bei Lagerung
Zusätzliche Eigenschaften
Schutzart
Betriebsart
Betätigungsart
Elektrische Aufforderungsperiode
Schutzart
Installation
Verhalten bei Busspannungsausfall
Verhalten bei Busspannungswiederkehr
Betriebsanzeige
Gewicht
CTI Index der Platine
Gehäusematerial
(1)
Maximale Leistungsaufnahme im Worst-Case-Szenario (KNX Fan-In Modell)
© Zennio Avance y Tecnología S.L.
Fan-Coil-Controller (bis
Spannungsversorgung
.
2 Untere Ausgänge
6. Gehäusetasten
Spannung
29VDC
(1)
24VDC
Edition 3
zu 4
6
2
ausser
Abb. 1. MAXinBOX 16 Plus
3. Programmier-/Test-LED
BESCHREIBUNG
Elektrisches Steuergerät
29VDC SELV
...
21 31V DC
mA
6,5
10
Standard Busklemme TP1 für 0,80mm² Querschnitt
Nein
0ºC bis +55ºC
- 20ºC bis +70ºC
5 bis 95% RH (ohne Kondensation)
5 bis 95% RH (ohne Kondensation)
Klasse B
II
Dauerbetrieb
Type 1
Lang
IP20
Elektrisches Steuergerät, geeignet zur Hutschienen-Montage zwecks Einbau
in Schaltschränken auf Automatenschiene (EN 50022)
Datenerhalt und Zustandsänderung wie parametriert
Datenwiederherstellung und Zustandsänderung wie parametriert
Programmier-LED rot = Programmiermodus / grün = Testmodus Status-LEDs
der Ausgänge zeigen Ausgangs-Status
525 gr.
175 V
PC FR V0 Halogenfrei
für weitere information www.zennio.com
MAXinBOX 16 Plus
Technische Dokumentation
5
3
4
4. KNX Anschluß
7. Status- LEDs
mW
188,5
240
Seite 1 / 2
1
7
