Montageanleitung 6eck-Schaukel „seta"
Artikel-Nr. 512025401

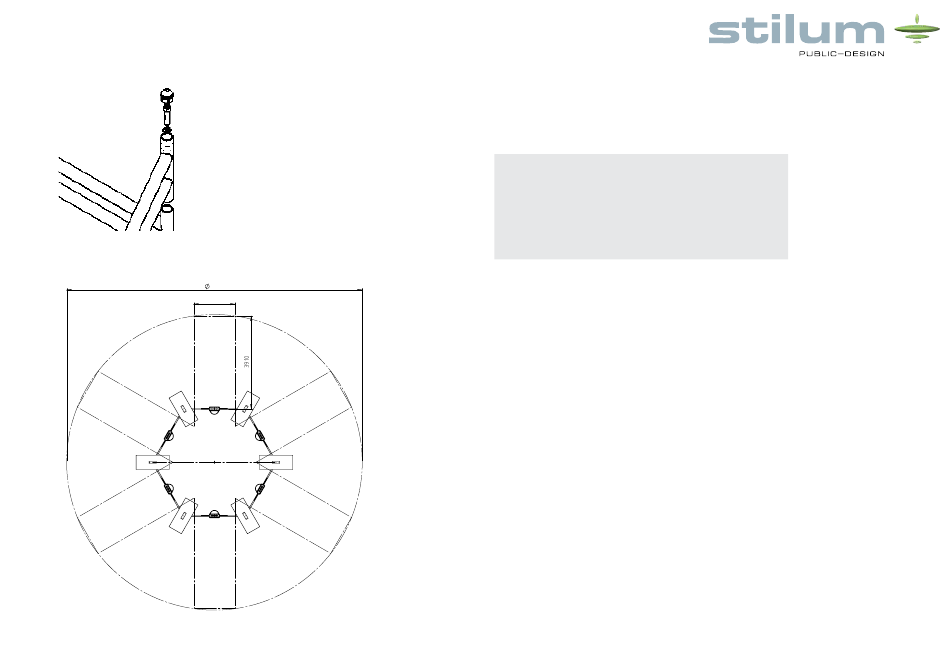

Skizze 3: Zusammenbau „seta"
6
B (2 : 35)
Skizze 4: Draufsicht „seta"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
12450
1750
Zuschnitt
Oberflächen nach
DIN ISO 1302
Reihe 2
Rev
5. Betonfundamente gem. der angegebenen Maße (s. Skizze 2) mit mittig eingebrach-
ter, horizontaler Bewehrung erstellen. Dabei die montierte Schaukel gem. den in
Skizze 2 angegebenen Maßen in die Fundamente einbringen. Wichtig dabei ist, auch
Beton zwischen die drei Rohre eines Pfostens einzubringen und diesen zu verdich-
ten!
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Betongüte C 20/25
Keine Gewährleistung für Schäden bei Rückstau bzw. Schwitzwasser im Rohr. Auf
ausreichende Drainage im Fundament ist zu achten.
6. Schaukel vertikal und horizontal ausrichten und so lange mit einer
Abstützung versehen, bis die Fundamente abgebunden sind.
Hinweis: Die abgestützte Schaukel für eine Benutzung sperren!
7. Den gesamten Sicherheits-/Mindestraum mit einem der ausgeschriebenen Fallhöhe
entsprechenden Fallschutz nach EN 1176-1 abdecken.
Freie Fallhöhe: ca. 1500 mm
Empfohlener Boden: Sand, Holzschnitzel, Kies, sythetischer Fallschutz.
8. Ketten mit Schaukelsitzen an den Schaukelaufhängungen verschrauben. Die unter-
schiedlichen Kettenlängen gem. Skizze 1 beachten. Die Absprungsicherung an den
Schaukelketten muss nach innen zeigen!
9. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise Zerle-
gung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für die Benutzer
führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
Werkstoff
Gewicht
Benennung
Name
Datum
Zul. Abweichung
Draufsicht
DIN 2768 - mH
Gez.
Schramm
31.07.18
Gepr.
Projekt
seta
Zeichnungsnummer
0508-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Änderung
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Maßstab
1:60
Blatt
1
A3
Stand: 18.02.2019 S. 3
