Inhaltszusammenfassung für REVOLUZZER ReVOLUZZI

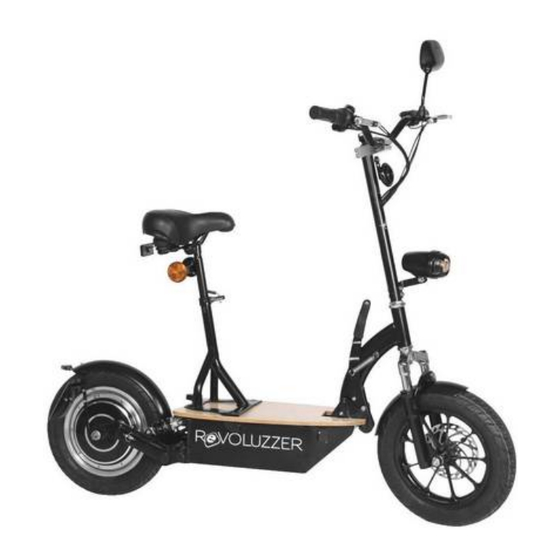

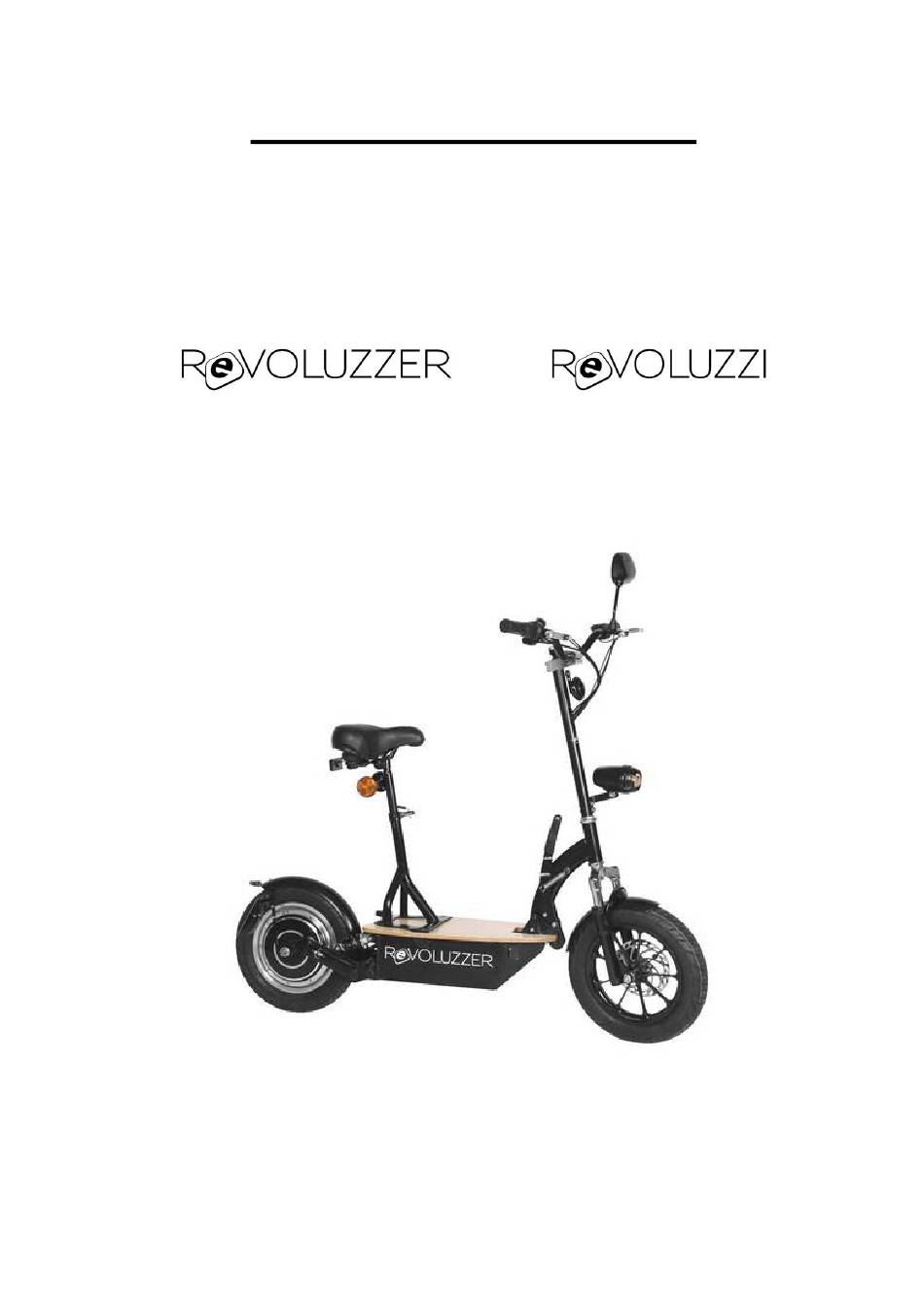

- Seite 1 QUICK-INSTALLATION ERGÄNZENDE BEDIENUNGSANLEITUNG FÜR DIE ERSTMONTAGE Kurzanleitung...
- Seite 2 Revoluzzer / Revoluzzi aus dem großen Paket entnehmen. Zusammengeklappt auf dem Boden abstellen. Vorderrad aus dem kleinen Karton entnehmen. Das Vorderrad in die Achsaufnahme der Gabel einführen. Achten Sie darauf, dass die Sicherungszapfen der Radsicherung im entsprechenden Loch arretiert wird.
- Seite 3 Muttern rechts und links fest. Bitte befestigen Sie anschließend, falls gewünscht, das Schutzblech am Mittelsteg der Vordergabel, wie im Bild dargestellt. Nun können Sie den Revoluzzer / Revoluzzi mittels dem Hebel für den Klappmechanismus aufrichten und auf ebener Fläche mit dem Ständer aufstellen.
- Seite 4 Danach Bremsen ( vorne und hinten ) auf Funktion prüfen gegebenenfalls laut Handbuch unter Punkt 17.1 beschrieben einstellen. Montage Lenker und Hupe 1. Um ein einwandfreies Funktionieren des Tachos ( dieser ist bereits fertig justiert ) zu gewährleisten, muss der Sensor parallel zum Geber an der Felge ausgerichtet sein.
-
Seite 5: Akkupack Einsetzen Und Anschließen
Lampe mittels beiliegendem Halter wie abgebildet montieren und anschließend die Kabelverbindung zusammen führen. Gegebenenfalls noch die Konterschrauben an der Lenkstange und das Lenkkopflager auf festen Sitz prüfen. ( siehe Bild ) Nummernschildhalter hinten rechts montieren. Akkupack einsetzen und anschließen WICHTIG !!! FALLS DAS BLECH ZUR FÜHRUNG DES AKKUS BEREITS MONTIERT IST ENTFÄLLT DIESER PUNKT. - Seite 6 So sollte es mit der Führungshilfe aussehen. Falls diese noch nicht montiert sein sollte, bitte Klebestreifen abziehen und wie im Bild dargestellt anbringen. Nun setzten Sie den Akku wie abgebildet auf das Akkufach auf und setzten an der dargestellten Position die mitgelieferte Sicherung ein. ( siehe auch Bedienungsanleitung unter Punkt 7.2 )
- Seite 7 Anschließend die Hauptstecker miteinander verbinden Jetzt den Akkupack schräg nach vorne einsetzten, danach hinten Einschwenken. Abschließend noch die Sattelstange und Sitz montieren wie in der Bedienungsanleitung unter Punkt 7.3 und 7.4 beschrieben. Gegebenenfalls der Anleitung wie im Handbuch beschrieben weiter folgen...
