Inhaltszusammenfassung für Landolt Computer LC-Link

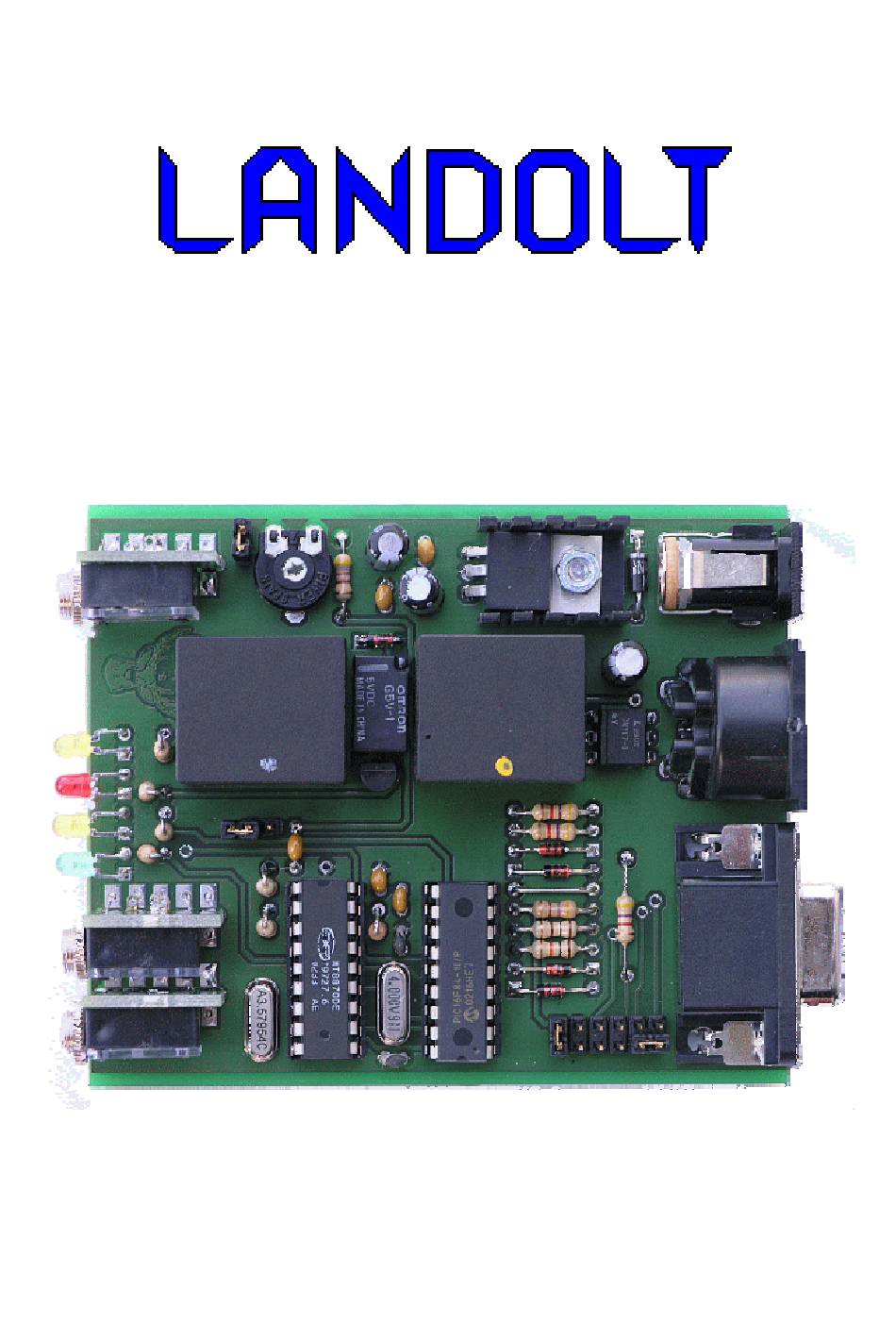

- Seite 1 Sound-Card Interface LC-Link...
- Seite 2 LC-Link • Lieferbar als steckerfertige geprüfte Platine oder Bausatz • optional Stahlblech-Gehäuse, sehr stabil, sauber gebohrt und lackiert • DTMF Auswertung über IC, auch schnelle DTMF-Folgen aus Speicher des Funkgerätes werden sauber decodiert • Übertrager für NF-Eingang und NF-Ausgang zur galvanischen Trennung •...
-
Seite 3: Anschlussbelegung
Anschlussbelegung: Sound-Card ext. Empfänger +12V Funkgerät Anschlüsse von links nach rechts: 3,5 mm Klinke NF-Ausgang an Sound Card Line in oder Mic in 3,5 mm Klinke NF-Eingang an Sound Card Line out oder Speaker LED grün DTMF-Töne werden empfangen LED gelb flackert bei Verbindung mit Echolink über serielle Schnittstelle LED rot TX aktiv LED gelb Power 3,5 mm Klinkenstecker für externen 2. - Seite 4 Echolink muss auf dem Rechner installiert werden, und im Sysop Setup müssen folgende Einstellungen vorgenommen werden: Bei Funkgeräten ohne CD-Ausgang Schieberegler Der Schieberegler muss möglichst weit nach links gestellt werden, jedoch nur so weit, dass durch eventuelle HF-Störungen die PTT nicht angesprochen wird.
- Seite 5 Sobald Echolink auf dem PC gestartet ist, fängt die entsprechende LED an zu flackern. Beim Empfang von DTMF - Tönen muss die grüne LED leuchten, und im Fenster von Echolink die entsprechende Zahl oder das Zeichen sichtbar werden. Testen Sie alle DTMF-Tasten und verändern Sie eventuell die Lautstärke des Funkgerätes und den Eingangspegel der Sound-Card bis alle Zeichen einwandfrei dekodiert werden.
- Seite 6 JUMPER und Poti JP10 JP10 JP10 DCD1 Lieferzustand RTS7 Echolink Echolink PTT Steuerung über Carrier Detect über RX über VOX RTS Pin7 DCD Pin 1 PTT über ASCII serial (SSTV, RTTY) Sysop Setup - RX Ctrl JP10 JP10 JP10 DSR6 DTR4 X X X x x x...
- Seite 7 Schaltbild LC-Link...
- Seite 8 Bestückungsplan LC-Link © H. Landolt 2003, 2004...
- Seite 9 Stückliste Artikel Nr: Bezeichnung Wert Platine Platine 1638 C100 10uF 1638 C101 10uF 1631 C102 100nF 1631 C103 100nF 1615 C301 22pF 1615 C302 22pF 1631 C303 100nF 1631 C304 100nF 1631 C305 100nF 1635 C307 1582 D001 1N4001 1583 D301 1N4148 1583...
- Seite 10 1407 R301 270K 1608 R302 100K 1608 R303 100K 1598 R304 1588 R305 100R 1596 R309 4,7K 1596 R310 1589 R311 470R 1589 R312 470R 1589 R313 470R 1589 R314 470R 1589 R315 470R 1589 R317 470R 1596 R320 4,7K 1571 R330 10K liegend...
