Wählen Sie eine stabile Verpackung (möglichst die Originalver- Diese Technische Beschreibung ermöglicht den sicheren und ef- packung), gegebenenfalls eine Schutzverpackung und einen Ver- fizienten Umgang mit dem cryplock HF-/Tastaturleser R/K-MD. sandkarton, um Schäden beim Transport zu vermeiden. Beach- Die Technische Beschreibung muss in unmittelbarer Nähe der ten Sie das Gewicht von Gehäuse, Platine usw.
Sicherheitshinweise Sicherheitshinweise 19.1 Außer Betrieb setzen ....24 19.2 Demontage ......24 Voraussetzung für sicheres Arbeiten ist die Einhaltung aller 19.3 Entsorgung .
Systemübersicht Systemübersicht Funktionsübersicht Der cryplock HF-/Tastaturleser R/K-MD dient als berührungslo- Die cryplock Leseeinheiten dienen der berührungslosen Identi- se Eingabeeinrichtung zur Scharf-/Unscharfschaltung und für fikation von Mifare-Transpondern. Die verkryptete Übertragung Zutrittsberechtigungen. der Transponderdaten erfolgt auf Basis Mifare nach dem Stan- Die cryplock-Leseeinheiten können angeschlossen werden an: dard ISO/IEC 14443A.

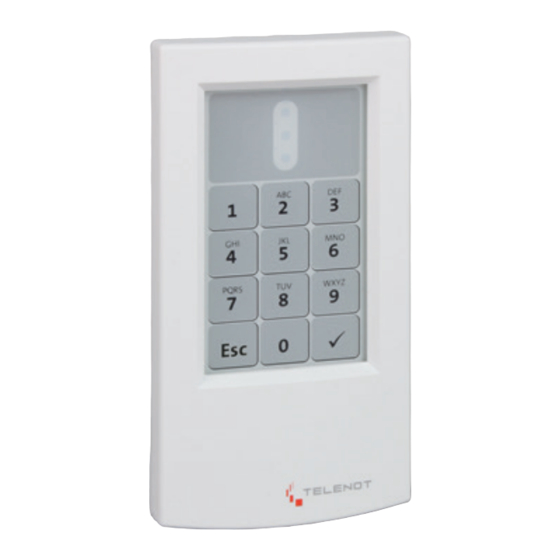

Unterstützter Transpondertyp: Mifare Classic 8 .1 Aufbau Umweltklasse nach VdS 2110 Klasse IV Der cryplock HF-/Tastaturleser R/K-MD besteht aus einem Betriebstemperatur -25 °C bis +70 °C zweiteiligen Polycarbonatgehäuse, einer rückseitig bedruckten Lagertemperatur -25 °C bis +70 °C Glasplatte, die im Oberteil des Gehäuses sitzt, und einer Platine.
Firmware 1.xx nicht geeignet! Qualität und Anforderungen an einen Transponder spie- len für die RFID-Technik eine entscheidende Rolle. Nur Funktionsprinzip cryplock HF-/Tastaturleser R/K-MD die von TELENOT angebotenen Transponder sind in der gesamten Abstrahlcharakteristik (Antenne, Antennen- 8 .3 Spezifische Funktionsmerkmale größe, Frequenz) und ihrem Verhalten im kompletten...
(Key) im Leser und im Transponder bei jeder Kontaktierung mit Hilfe eines kryptographischen Algorithmus neu errechnet. 8 .3 .3 Sabotageüberwachung Sie können den cryplock HF-/Tastaturleser R/K-MD durch Aktivierung der Sabotageüberwachung (Polling-Verfahren über die Anschlussleitung) auf Demontage überwachen. Bei Anwen- dungen, die BSI-Anforderungen (Bundesamt für Sicherheit in der Informationstechnik) erfüllen müssen, ist eine Sabotage-...
Ferritfolie FF (R/K-MD) (Art. Nr.: 100093263) anzubrin- Aufgrund seiner Witterungsbeständigkeit eignet sich der gen. Damit kann die Absorption des cryplock HF-/Tastaturle- cryplock HF-/Tastaturleser R/K-MD für den Einsatz im Innen- ser R/K-MD verringert werden. und im Außenbereich. Ein Einbau des cryplock HF-/Tastaturleser R/K-MD in geschlos- Der cryplock HF-/Tastaturleser R/K-MD dient zur Zutrittsteue- sene, metallische Gehäuse kann die RFID-Funktion negativ...
Projektierung 9 .4 Vermeidung von Projektierungsfehlern 9 .5 Zubehör Vermeiden Sie folgende Montageorte: Zum cryplock HF-/Tastaturleser R/K-MD ist folgendes Zubehör Montage in metallischen Gehäusen erhältlich (siehe auch Zusatzmodule): Montage in der Nähe metallischer Gegenstände (Min- Transponder destabstand 10 cm) Ferritfolie FF (R/K-MD); Art. Nr.: 100093263 Montage auf metallischen Oberflächen ohne Ferritfolie...
Mechanischer Aufbau 10 Mechanischer Aufbau 11 Montage 11 .1 Voraussetzungen an den Montageort Beachten Sie, dass der Benutzer den Leser bequem bedienen kann: Montagehöhe ca. 1,0 – 1,5 m über dem Boden Bei Montage in der Nähe einer Tür den Leser so mon- tieren, dass eine Bedienung und das Öffnen der Tür bequem möglich sind.
Montage auf die Elektronik und die Glasplatte drücken und diese zerstören. 11 .3 .1 Montage auf Schalterdose (ø 60 mm) Gehäuse öffnen von cryplock HF-/Tastaturleser R/K-MD Der Leser kann wahlweise auf eine Einputz-Schalterdose oder auf eine Hohlwand-Schalterdose montiert werden. Für die Lösen und entfernen Sie die Gehäuseschraube (Senk- waagrechte oder senkrechte Anordnung der Befestigungs- kopf M 3 × 4 mm) am Gehäuseoberteil unten (Vorsicht:...
Seite 15
Montage Fahren Sie das Gehäuseunterteil so in die Schrauben ein, dass die Schraubenköpfe durch die breitere Ausfrä- 22,25 mm sung der Langlöcher sichtbar sind (2 Schrauben horizon- tal oder 2 Schrauben vertikal). Drehen Sie das Gehäuseunterteil so, dass die Schrauben 60 mm in die schmalere Ausfräsung der Langlöcher zeigen, und ziehen Sie diese fest.
Montage 11 .3 .2 Montage auf Abzweigdose (ø 78 mm) Lösen Sie die Schrauben der Hohlraum- bzw. Einputz- Dose bis zu einem Mindestüberstand von 3 mm. Der Leser kann wahlweise auf eine Einputz-Abzweigdose oder auf eine Hohlwand-Abzweigdose montiert werden. Achten Legen Sie das Gehäuseunterteil so auf die Abzweigdose, Sie darauf, dass die Schallaustrittsöffnung nicht komplett dass die Schrauben an der markierten Stelle eingedreht verschlossen ist, damit die akustische Rückmeldung des Lesers...
Montage Bohren Sie laut Maßzeichnung die entsprechenden 11 .3 .3 Montage auf Wand ohne Dose Löcher, und stecken Sie Dübel in die Löcher. (Schrauben Der Leser kann auch ohne Schalterdose montiert werden. Hierzu und Dübel sind nicht im Lieferumfang enthalten!). ein Leerrohr für die Anschlussleitung vorsehen.
Anschlüsse und Schnittstellen 12 Anschlüsse und Schnittstellen Der cryplock HF-/Tastaturleser R/K-MD besitzt keine Schraub- oder Lötanschlüsse. Zum Anschluss des Lesers ist eine achtadrige An- schlussleitung (Länge 4 m) direkt an der Elektronik angegossen. Die Anschlussleitung ist auf einer Länge von ca. 6 cm abgemantelt, die Einzeladern sind verzinnt.
Installation 13 Installation Betriebsspannung (rot, blau): Die Betriebsspannung (10,2 V – 15 V DC) wird im Regelfall von der Auswerte- 13 .1 Kabeltyp einheit (z. B. EMZ complex 200H/400H) geliefert. Dallas Datenleitung (weiß, braun): Die Dallas Daten- Für die Verdrahtung der Ein- und Ausgänge müssen paarwei- leitung wird mit der Datenschnittstelle der Auswerte- se verdrillte und ab dem Verteiler geschirmte Leitungen (z. B.
13 .2 .3 Kabelschirmung 13 .4 Erdung Bei der Verdrahtung sind folgende Punkte zu berücksichtigen: Eine Erdung des cryplock HF-/Tastaturleser R/K-MD ist nicht Verbinden Sie den Schirm der Leitung zwischen Auswer- notwendig. Allerdings müssen Metallteile (z.B. Standsäulen), in teeinheit und Verteiler mit Erdpotenzial.
Adresse 4 3 2 1 6 5 4 3 2 1 com2BUS Schirmung zur EMZ zur EMZ Anschaltplan cryplock HF-/Tastaturleser R/K-MD an comlock 410 Details zum Anschalteplan siehe Anschaltehandbuch Plan "636201-clk410--cryplock-Leser-R-K-MD" unter www.telenot.de im Download-Bereich und in der compasX Parametriersoftware ab Version 19.3.
15 Parametrierung Die Bestätigung der kurzen oder langen Kontaktierung durch Summer und LED ist abhängig von der verwendeten Auswerte- Die Parametrierung des cryplock HF-/Tastaturleser R/K-MD einheit und deren Parametrierung. Die detaillierte Beschreibung finden Sie in der Technischen Beschreibung der jeweiligen der Bestätigungen finden Sie in der Technischen Beschreibung...
(0 mm < Leseabstand < 50 mm) Kunststoffelemente zum Recycling geben Elektro- und Elektronikteile zum Recycling geben oder Tabelle: Wartungsarbeiten durch den Errichter an TELENOT zurückschicken Das Gerät unterliegt der EU-Richtlinie 2002/96/ EG(WEEE) und dem ElektroG-Gesetz. Als Besitzer dieses Geräts sind Sie gesetzlich verpflichtet, das Gerät am Lebensende getrennt vom Hausmüll der örtlichen...
Demontage und Entsorgung 20 .4 Präsentationskoffer cryplock Leseeinheiten Art .-Nr . 100093263 Die Ferritfolie verringert die Absorption des HF-/Tastaturlesers auf metallischem Untergrund wie Edelstahl, Aluminium oder Stahlblech. Dadurch wird die ordnungsgemäße Funktion der Leseeinheit auf metallischem Untergrund sichergestellt. Die selbstklebenden Ferritstreifen lassen sich auf die Rückseite der Leseeinheit cryplock R/K-MD aufkleben.
Eingang LED rot < 0,4 V: LED rot inaktiv; +2,0 V - UB LED rot aktiv EG-Konformitätserklärung Eingang Summer < 0,4 V: Summer inaktiv; Eine EG-Konformitätserklärung stellt Ihnen TELENOT auf der +2,0 V - UB Summer aktiv TELENOT-Homepage zum kostenlosen Download zur Verfügung Betriebstemperatur -25 °C bis +70 °C (Registrierung notwendig). Lagertemperatur -25 °C bis +70 °C...
