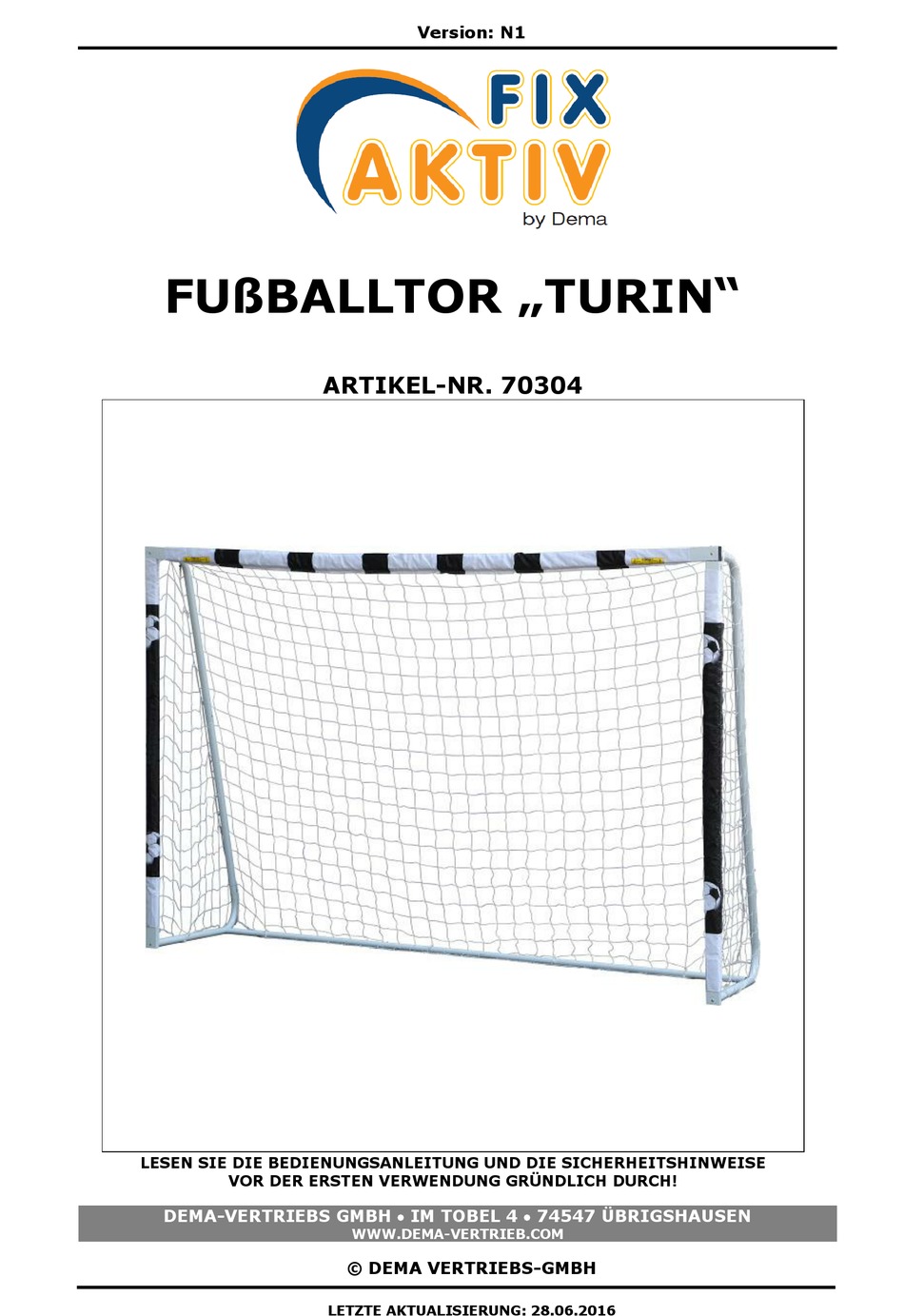

- Seite 1 Version: N1 FUßBALLTOR „TURIN“ ARTIKEL-NR. 70304 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 28.06.2016...
-
Seite 2: Inhaltsverzeichnis
70304 – Fußballtor “Turin” Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 BEstimmungsgemäße Verwendung ......................3 1-2 Piktogrammerläuterung ..........................3 2 MONTAGE & AUFBAU ........................4 2-1 Detailbild Montage der Winkel: ........................5 2-2 Befestigung des Netzes ............................ 5 2-3 Fixierung des Bodengestells ........................... 6 3 WARTUNG ............................ -
Seite 3: Sicherheitshinweise
70304 – Fußballtor “Turin” SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Fußballtor vor Inbetriebnahme auf Vollständigkeit und Funktion. ... -
Seite 4: Montage & Aufbau
70304 – Fußballtor “Turin” MONTAGE & AUFBAU Verwenden Sie Teileliste als Aufbauhilfe. Identifizieren Sie vor dem Zusammenbau alle Teile und stellen Sie fest ob alles vollständig ist BEVOR Sie mit dem Zusammenbau beginnen! Ziehen Sie eine weitere Person als Hilfe hinzu. -
Seite 5: Detailbild Montage Der Winkel
70304 – Fußballtor “Turin” DETAILBILD MONTAGE DER WINKEL: BEFESTIGUNG DES NETZES Montieren zuerst alle Rohre (5-10) wie in Abb. 1 zu sehen. Achten Sie dabei auf die Nummerierung! Schrauben Sie dann den linken und den rechten Pfosten (3 & 4) zusammen und stülpen Sie die Hüllen für das Netz über. -
Seite 6: Fixierung Des Bodengestells
Sollten Teile von dem Tor beschädigt sein, dürfen Sie diesen nicht mehr verwenden! ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 7: Teileliste
70304 – Fußballtor “Turin” TEILELISTE BEZEICHNUNG Querlatte seitlich Querlatte mittig Pfosten oben Pfosten unten 5 a+b Netzstange oben Netzstange mittig Netzstange unten links Netzstange unten rechts Netzstange hinten unten Netzstange hinten mittig Werkzeug Netz Mutter Unterlegscheibe Schraube 3cm Schraube 6cm...
