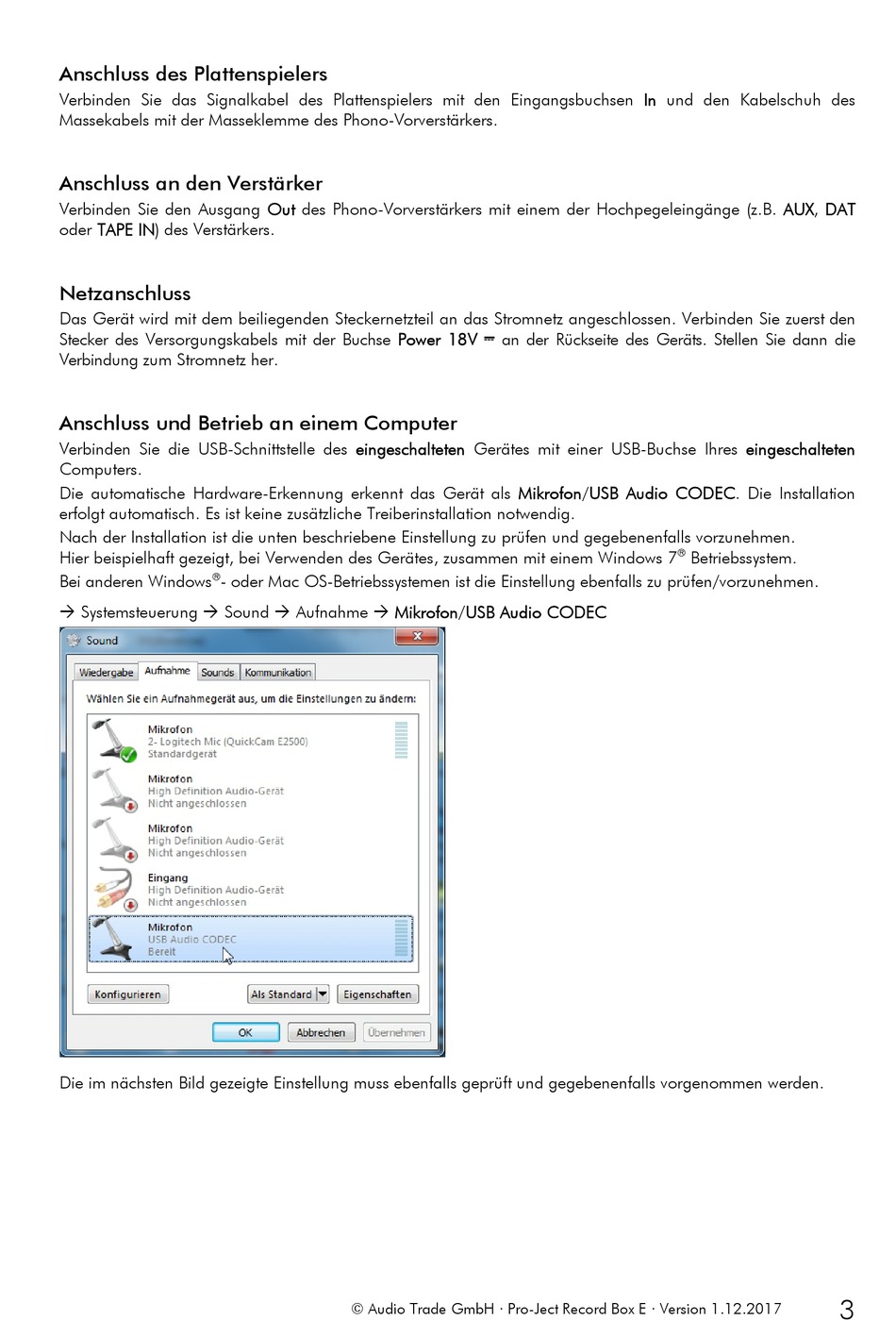

Anschluss des Plattenspielers
Verbinden Sie das Signalkabel des Plattenspielers mit den Eingangsbuchsen In und den Kabelschuh des
Massekabels mit der Masseklemme des Phono-Vorverstärkers.
Anschluss an den Verstärker
Verbinden Sie den Ausgang Out des Phono-Vorverstärkers mit einem der Hochpegeleingänge (z.B. AUX, DAT
oder TAPE IN) des Verstärkers.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst den
Stecker des Versorgungskabels mit der Buchse Power 18V
"
an der Rückseite des Geräts. Stellen Sie dann die
Verbindung zum Stromnetz her.
Anschluss und Betrieb an einem Computer
Verbinden Sie die USB-Schnittstelle des eingeschalteten Gerätes mit einer USB-Buchse Ihres eingeschalteten
Computers.
Die automatische Hardware-Erkennung erkennt das Gerät als Mikrofon/USB Audio CODEC. Die Installation
erfolgt automatisch. Es ist keine zusätzliche Treiberinstallation notwendig.
Nach der Installation ist die unten beschriebene Einstellung zu prüfen und gegebenenfalls vorzunehmen.
Hier beispielhaft gezeigt, bei Verwenden des Gerätes, zusammen mit einem Windows 7
®
Betriebssystem.
Bei anderen Windows
®
- oder Mac OS-Betriebssystemen ist die Einstellung ebenfalls zu prüfen/vorzunehmen.
Systemsteuerung Sound Aufnahme Mikrofon/USB Audio CODEC
Die im nächsten Bild gezeigte Einstellung muss ebenfalls geprüft und gegebenenfalls vorgenommen werden.
3
© Audio Trade GmbH · Pro-Ject Record Box E · Version 1.12.2017
