Montageanleitung Schaukel „vola 2"
Artikel-Nr. 51 2023 402
700
700
Legende
Beton
Concrete
Füllmaterial
Filling
Erde
Ground

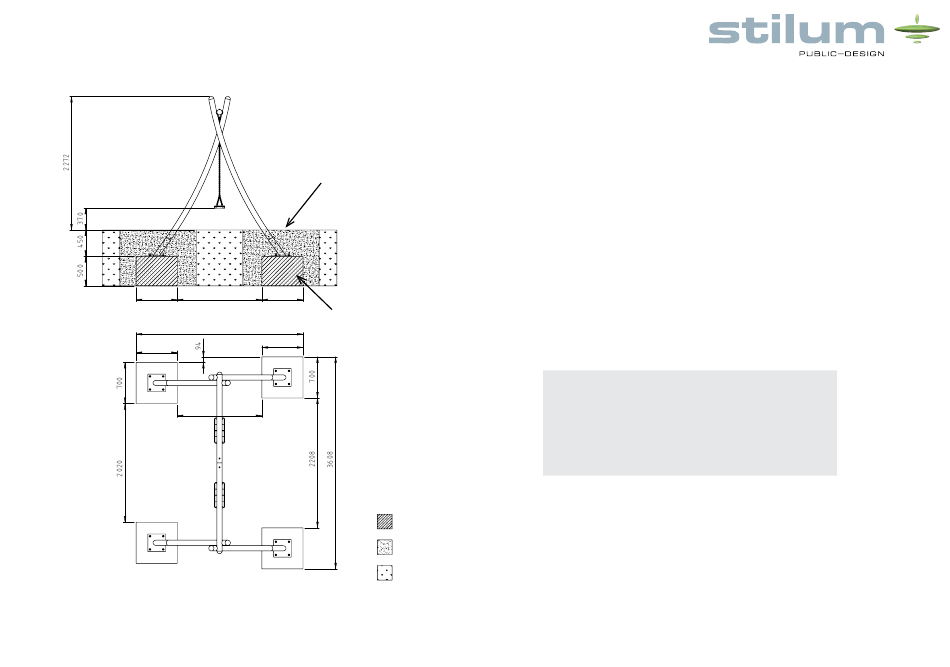

Skizze 2: Seitenansicht mit Fundamenten
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Spielebene
1440
700
Betonfundament
2840
700
1440
Legende
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforder-
lichen Sicherheitsfreiraums (siehe Skizze 3: 3000 x 7100 mm.)
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.2.5 müssen bei Geräten, die eine erzwungene Bewe-
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
3. Bodenaushub für 4 Fundamente nach Skizze 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Die Schaukel wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
700
1440
4. Betonfundamente gem. der angegebenen Maße in Skizze 2 mit mittig einge-
brachter, horizontaler Bewehrung erstellen.
2840
700
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Betongüte C 20/25
5. Nach der Abbindezeit von 10 - 14 Tagen – je nach Witterung und Fundament-
Zuschnitt
Werkstoff
größe – Fundamentüberdeckung säubern.
Name
Datum
Oberflächen nach
Zul. Abweichung
Beton
DIN ISO 1302
DIN 2768 - mH
Gez.
Schramm
11.04.18
Concrete
6. Den mitgelieferten Bolzen jeweils zur Hälfte in die Schaukelgestellrohre ste-
Reihe 2
Gepr.
cken und mit den Schrauben fixieren.
Füllmaterial
Filling
Erde
Gewerbegebiet Larsheck
Ground
56271 Kleinmaischeid
Rev
Änderung
Datum
Name
Deutschland
700
700
1440
Gewicht
1155.91
Maßstab
1:30
Benennung
Zuschnitt
Fundamentplan
Oberflächen nach
DIN ISO 1302
Projekt
Reihe 2
vola2
Zeichnungsnummer
Blatt
0502-00-00
1
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Rev
Änderung
Werkstoff
Gewicht
1155.91
Benennung
Name
Datum
Zul. Abweichung
Fundamentplan
DIN 2768 - mH
Gez.
Schramm
11.04.18
Gepr.
Projekt
vola2
Zeichnungsnummer
0502-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+K
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOC
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER W
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URH
