BodyMaxx 10.0
Kraftstation

Werbung

loading

Inhaltszusammenfassung für Maxxus BodyMaxx 10.0

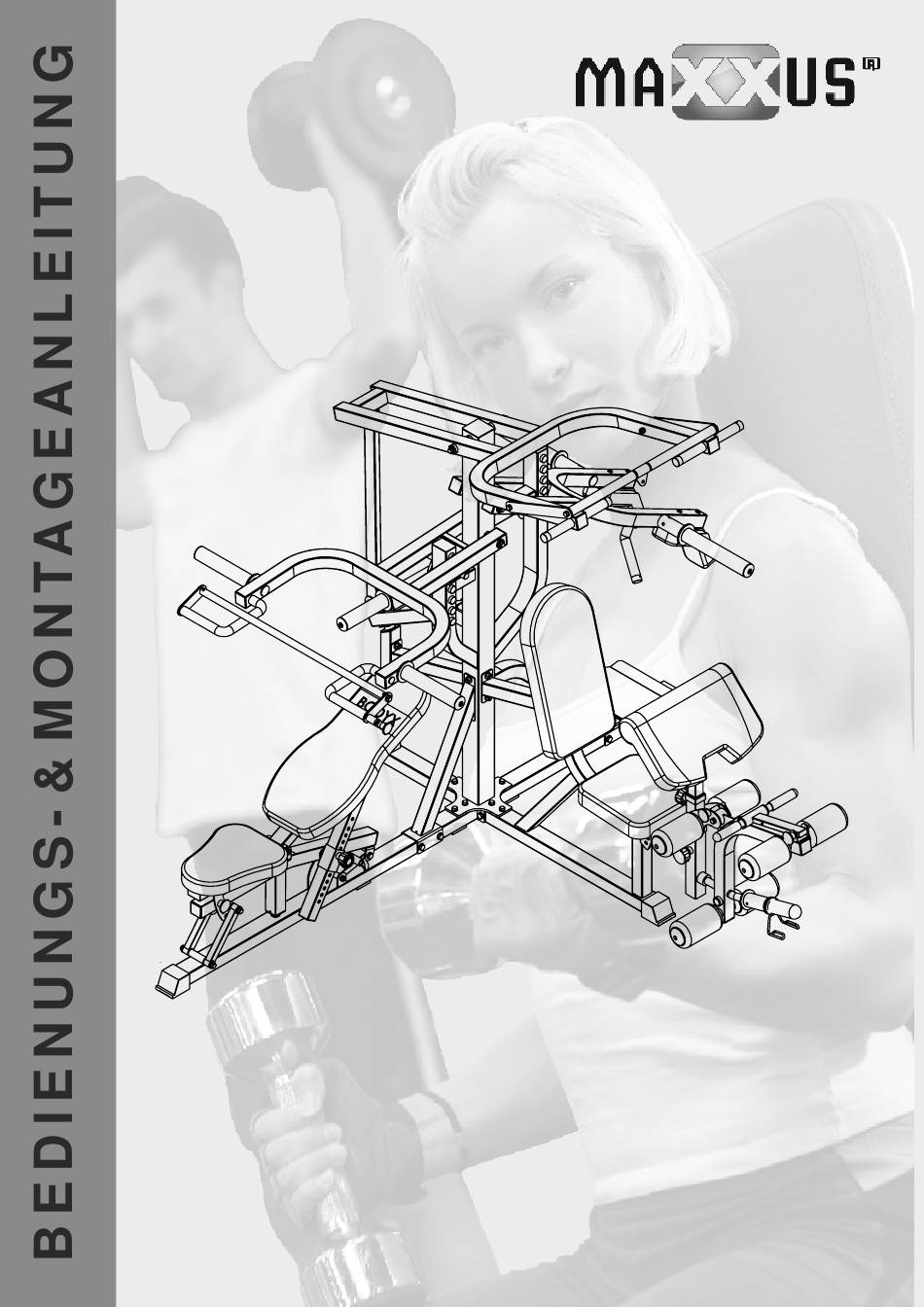

  • Seite 1 BodyMaxx 10.0 Kraftstation...
  • Seite 2 Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.
  • Seite 3 Alle hier nicht beschriebenen bzw. erläuternden Manipulationen oder Eingriffe am Gerät können eine Beschädigung des Trainingsgerätes bewirken oder eine Gefährdung für Personen bedeuten. Bei Fragen oder im Zweifelsfall wenden Sie sich bitte an Ihren Fachhändler oder das MAXXUS Serviceteam. Diese helfen Ihnen gerne weiter.
  • Seite 4 Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw.
  • Seite 5 Montage Montageschritt 1.2 Befestigen Sie den aufrechten Rahmen (4) mit acht Sechskantschrauben M10x30 (9) und acht Unterlegscheiben M10 von oben und mittig auf den in Schritt 1.1 montierten Basisrahmen. Hinweis: Bitte alle Schrauben nur handfest anziehen, bis alle Bauteile passgenau sitzen. Erst dann alle Schrauben fest anziehen.
  • Seite 6 Montage Montageschritt 2 Befestigen Sie das schräge Stützrohr (15) am linken Basisrahmen (2) mit zwei Sechskantschrauben M12x95 (17), vier Unterlegscheiben M12 (5) und zwei Sicherungsmuttern M12 (7). Befestigen Sie dann das schräge Stützrohr mit gebogenem Ende (16) am rechten Basisrahmen (3) mit zwei Sechskantschrauben M12x95 (17), vier Unterlegscheiben M12 (5) und zwei Sicherungsmuttern M12 (7).
  • Seite 7 Montage Montageschritt 3 Befestigen Sie den Halter mit Sicherungsstift (24) mit einer Achse Ø12x92 (21), zwei Unterlegscheiben M10 (8) und zwei Sicherungsmuttern M10 (24) an der entsprechenden Aufnahme des linken Basisrahmens (2). Achten Sie hierbei auf die Ausrichtung des Halters (24) - siehe Abbildung. Befestigen Sie dann den Halter mit Sicherungsstift (24) mit einer Sechskantschraube M12x80, zwei Unterlegscheiben M12 und einer Sicherungsmutter M12 (7) am Bankbasisrahmen (22).
  • Seite 8 Montage Montageschritt 4 Befestigen Sie das Sitzpolster (34) mit zwei Sechskantschrauben M8x55 (35) und zwei Unterlegscheiben M8 (36) am Sitzrahmen (29). Befestigen Sie dann das Rückenpolster (33) mit zwei Sechskantschrauben M8x55 (35) und zwei Unterlegscheiben M8 (36) am Rückenrahmen (28). Setzen Sie dann den Sitzrahmen (29) mit einer Achse Ø12x125 (30), zwei Unterlegscheiben M10 (8) und zwei Sicherungsmuttern M10 (24) am Halter des Bankbasisrahmens (22) ein und fixieren die Höhenverstellung des Sitzrahmens (29) mit dem Sicherungsstift (32).
  • Seite 9 Montage Montageschritt 5 Befestigen Sie das Sitzpolster (39) mit vier Sechskantschrauben M8x20 (45) und vier Unterlegscheiben M8 (36) am Sitzrahmen (38). Setzen Sie dann den Sitzrahmen (38) mit einer Achse (37), zwei Unterlegscheiben M12 (5) und zwei Sicherungsmuttern M12 (7) am Halter des Sitzrahmens ein und fixieren die Höhenverstellung des Sitzrahmens (38) mit dem Sicherungsstift (32).
  • Seite 10 Montage Montageschritt 6 Setzen Sie die Achse (43) in die runde Aufnahme des Beincurlers (41) ein. Setzen Sie dann die Aufnahme des Beincurlers (41) in den Halter des Beincurl-Basisrohrs (40) ein und fixieren Sie diese rechts und links mit je einer Sechskantschraube M10x20 (26) und einer Unterlegscheibe M10 (8).
  • Seite 11 Montage Montageschritt 7 Setzen Sie die drei Rohre für die Rundpolster (49) in die Aufnahme am Beincurler ein. Bitte beachten Sie dass Sie am gebogenen Beincurler für die Rohre (49) jeweils zwei Positionen zur Verfügung habe. Wählen Sie hier die für Ihre Beinlänge passende Position. Schieben Sie dann auf jede Seite der Rohre (49) je eine Abdeckkappe, innen (50) auf.
  • Seite 12 Montage Montageschritt 8 Setzen Sie den Doppelrahmen des Zugbügels (57) mit der Achse (56) an der oberen Aufnahme des aufrechten Basisrahmens (4) ein und befestigen Sie ihn rechts und links mit je einer Sechskantschraube M10x20 (26) und einer Unterlegscheiben Ø25xØ10,5xT0,3 (25). Befestigen Sie dann das Führungsrohr (58) am hinteren Ende des Zugbügels (57).
  • Seite 13 Montage Montageschritt 9 Setzen Sie den Doppelrahmen des Bankdrückbügels (63) mit der Achse (62) an der unteren der beiden noch freien Aufnahme des aufrechten Basisrahmens (4) ein und befestigen Sie ihn rechts und links mit je einer Sechskantschraube M10x20 (26) und einer Unterlegscheiben Ø25xØ10,5xT0,3 (25). Setzen Sie dann den Sicherungsbügel (65) in der Höhenarretierung ein.
  • Seite 14 Montage Montageschritt 10 Setzen Sie den Doppelrahmen des Kniebeugebügels (66) mit der Achse (62) an der noch freien Aufnahme (Mitte) des aufrechten Basisrahmens (4) ein und befestigen Sie ihn rechts und links mit je einer Sechskantschraube M10x20 (26) und einer Unterlegscheiben Ø25xØ10,5xT0,3 (25). Setzen Sie dann den Sicherungsbügel (65) in der Höhenarretierung ein.
  • Seite 15 (optional erhältlich).Trockenen Sie danach die Führungsrohre sehr gut ab. Nun schmieren Sie die ® Führungsrohre mit MAXXUS Gleitspray (optional erhältlich) ein, so dass eine dünne Schicht entsteht. Bei häufigem Gebrauch sollten Sie die Führungsrohre einmal pro Monat einschmieren. Schmieren Sie ®...
  • Seite 16 Trainingsempfehlung Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen.
  • Seite 17 Trainingsempfehlung Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 60 Minuten ist es durchaus möglich bis zu 0,5 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
  • Seite 18 Teileliste Teile-Nr. Bezeichnung Maße Menge ground tube barbell chair ground tube leg standing ground tube main standing tube shim Ø12 outside hexagon bolt M12*100 shim Ø10 outside hexagon bolt M10*30 link tube bolt M12*70 outside hexagon bolt M12*105 barbell chair back pad stronger tube bolt M12*75 side support tube...
  • Seite 19 Teileliste Teile-Nr. Bezeichnung Maße Menge handle bar bolt M8*20 sponge tube sponge inside cap sponge Ø100*175 sponge outside cap hexagon socket button head screws M8*20 lat pull barbell part lat pull link axle -lower Ø20*74 lat pull link axle Ø20*258 lat pull part lat pull barbell tube lat pull tube...
  • Seite 20 Gewährleistungsbedingungen Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden.
  • Seite 21 Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb.
  • Seite 22 Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.
  • Seite 23: Reparaturauftrag / Schadensmeldung

    Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. Hiermit beauftrage ich die MAXXUS Group GmbH & Co KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen.
  • Seite 24 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany Email: info@maxxus.de www.maxxus.de...
