rada SV1015 Produkthandbuch
Inhaltszusammenfassung für rada SV1015

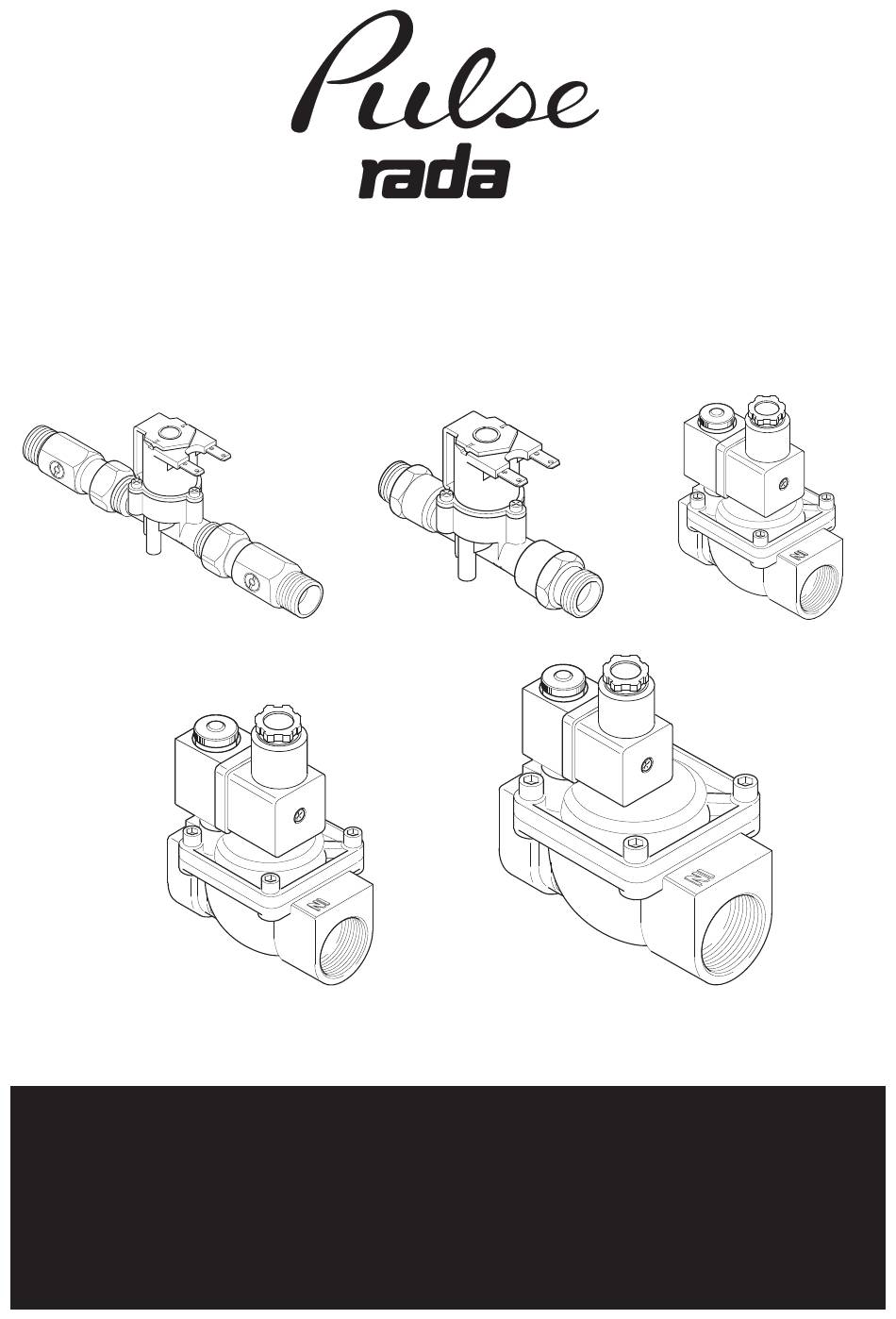

- Seite 1 MAGNETVENTILE PRODUKTHANDBUCH WICHTIG An den Installateur: Dieses Handbuch ist Eigentum des Kunden und muß zu Wartungs- und Betriebszwecken mit dem Produkt aufbewahrt werden.
-
Seite 2: Inhaltsverzeichnis
INHALT Seite EINLEITUNG BESCHREIBUNG PRODUKTREIHE PACKUNGSINHALT ABMESSUNGEN TECHNISCHE DATEN HINWEISE ZUR INSTALLATION INSTALLATION INBETRIEBNAHME FEHLERDIAGNOSE WARTUNG ERSATZTEILE KUNDENDIENST Rückseite... -
Seite 3: Einleitung
EINLEITUNG Die Durchflußregelung mit elektronischer Zeitsteuerung von Rada Pulse ist ein modulares System für Dusche, Urinal, WC und Waschbecken. Das System besteht aus drei Grundelementen, deren Anzahl und Typ je nach den Anforderungen einzelner Installationen variiert werden können. BESCHREIBUNG Die Systemelemente sind:... -
Seite 4: Packungsinhalt
PACKUNGSINHALT Die entsprechenden Kästchen ankreuzen, um sich mit den Bezeichnungen der verschiedenen Teile vertraut zu machen und um zu bestätigen, daß alle Teile vorhanden sind. 1. Packungsinhalt für das Rada-Magnetventil SV1015 (mit DN15 Kugelventilen) 1 x Magnetventil 1 x Steckverbinder 2 x DN15 Kugelventile 1 x Kabeldurchführung... - Seite 5 3. Packungsinhalt für das Rada-Magnetventil SV2015 1 x Magnetventil 1 x Steckverbinder 1 x Elektroverbinder 1 x Kabeldurchführung 4. Packungsinhalt für das Rada-Magnetventil SV2022 1 x Magnetventil 1 x Elektroverbinder 1 x Steckverbinder 1 x Kabeldurchführung...
-
Seite 6: Abmessungen
5. Packungsinhalt für das Rada-Magnetventil SV2028 1 x Magnetventil 1 x Elektroverbinder 1 x Steckverbinder 1 x Kabeldurchführung ABMESSUNGEN 1. Das Magnetventil SV1015 (mit DN15 Kugelventilen) 61 mm 148 mm... - Seite 7 2. Das Magnetventil SV1015 (mit DN15 Verbindungsnippeln) 61 mm 110 mm 3. Das Magnetventil SV2015 87 mm 56 mm 45 mm...
- Seite 8 4. Das Magnetventil SV2022 93 mm 75 mm 55 mm 5. Das Magnetventil SV2028 105 mm 72 mm 96 mm...
-
Seite 9: Technische Daten
Ventil sich über den ganzen Druckbereich öffnet. Die maximale Umgebungstemperatur beträgt 40°C. Die maximale Flüssigkeitstemperatur für einen 100%igen Betrieb beträgt 70°C. Die maximale Flüssigkeits- und Umgebungstemperatur beträgt gemeinsam 130°C. Das Magnetventil SV1015 (12 Volt) Eingangsspannung: 12 V Wechselstrom, 50/60 Hz Netzstrom: 270 mA, 4,5 VA... -
Seite 10: Hinweise Zur Installation
Wichtig! Leitungen überbrücken, um bei der Verwendung eines Magnetventils mit einem Nylongehäuse die Erdungskontinuität zu wahren. Magnetventile von Rada erfordern einen Netzstromanschluß von 12V Wechselstrom, der bei Monosteuerungen über den Transformator 308 oder 316 von Rada oder über den im Regelkasten ‚Rada Pulse‘ enthaltenen Transformator gewährleistet werden kann. -
Seite 11: Installation
INSTALLATION Das Magnetventil SV1015 Das Ventil wird mit Leitungen montiert, die unter Verwendung eines entsprechenden Montageelements (nicht mitgeliefert) an beiden Seiten des Ventils an den ½ Zoll Kugelventilen oder ½ Zoll Übergangsnippel angeschlossen werden. Sicherstellen, daß der Wasserfluß dem Flußrichtungspfeil auf dem Ventil folgt (siehe Schaubild). - Seite 12 Die Magnetventile SV2015, SV2022 und SV2028 Die Leitungen am Einlaß/Ablaß des Ventils anschließen. Wir empfehlen, Überwurfmuttern (nicht mitgeliefert) zu verwenden, um einen Ausbau des Ventils zu erleichtern, sollte dies erforderlich sein. Die elektrischen Kabel durch die Kabelstopfbuchse führen und am elektrischen Verbinder anschließen.
-
Seite 13: Inbetriebnahme
Die Inbetriebnahme dieses Produktes ist in Übereinstimmung mit diesen Anweisungen durchzuführen und ist von qualifiziertem und zuständigem Personal vorzunehmen. Sicherstellen, daß die elektrischen Anschlüsse sicher sind. Die Stromversorgung zum Regelkasten ‚Rada Pulse‘ oder zur Monoregelung einschalten und den Sensor ‚Rada Pulse‘ betätigen. FEHLERDIAGNOSE Symptom Ursache / korrektive Maßnahmen... -
Seite 14: Wartung
WARTUNG Allgemein Rada-Produkte werden präzisionsgefertigt und erzielen auf lange Zeit überragende und sichere Leistungen, solange sie in Übereinstimmung mit den in diesem Handbuch enthaltenen Empfehlungen installiert, in Betrieb genommen, betrieben und gewartet werden; in regelmäßigen Abständen je nach Bedarf Wartungsarbeiten durchgeführt werden, um die vorschriftsmäßige Funktionstüchtigkeit des Produktes zu gewährleisten. - Seite 15 Ablaßöffnung, um Blockierungen aufgrund von Schmutzpartikeln im Wasser zu minimieren. Das Magnetventil SV1015 Magnetventile müssen in regelmäßigen Abständen gewartet werden. Wie oft dies erforderlich ist, hängt von der Wasserqualität im Gebäude ab. Wir empfehlen die Verwendung von Wasserfiltern in den Wasserleitungen.
- Seite 16 Die Magnetventile SV2015, SV2022 und SV2028 Sollte sich ein Magnetventil nach Abschalten der Stromversorgung nicht schließen, muß es wie folgt gereinigt werden. Die Wasserzufuhr abstellen und den Druck durch das Öffnen eines Schraubenmutter Ablasses ablassen. Die Stromversorgung abschalten Magnetspule Schraubenmutter Unterlegscheibe entfernen, mit denen die Magnetspule befestigt ist.
-
Seite 17: Ersatzteile
ERSATZTEILE Ersatzteilliste für SV1015 422 52 Montageelemente für Kugelventile 422 54 Komponentenpackung – Komponenten mit ‚A‘ gekennzeichnet 422 88 Membran 422 88 422 97... - Seite 18 Ersatzteilliste für SV1015 422 54 Komponentenpackung – Komponenten mit ‚A‘ gekennzeichnet 422 88 Membran 422 88...
- Seite 19 Ersatzteilliste für SV2015, SV2022 und SV2028 422 54 Komponentenpackung – Komponenten mit ‚A‘ gekennzeichnet 422 90 Spule 422 94 Membran (SV2015) 422 95 Membran (SV2022) 422 96 Membran (SV2028) 422 90 422 94 422 95 422 96...
-
Seite 20: Kundendienst
Die Telefonnummer Ihres nächsten Rada-Vertreters finden Sie hinten im Handbuch. Ersatzteile Alle Ersatzteile des Rada-Produktes werden für mindestens zehn Jahre nach dem letzten Herstellungsdatum bereitgestelt. Sollte unser Warenbestand während dieses Zeitraums zu Ende gehen, werden wir ein gleichwertiges Produkt oder ein Teil zu einem Preis, der den Reparaturkosten (abhängig von dem Alter des Produktes) entspricht, liefern.
