Seite 1: Inhaltsverzeichnis
Technische Daten Sicherheitshinweise Produktmerkmale Montage und Inbetriebnahme Elektrische Installation Abmessungen Bedienungselemente Bedienung, Verhalten Modbus-Register Übersicht Modbus-Register Beschreibung Anschluss des PC-Tools zur Parametrierung der MP/MFT(2) Antriebe Versionsübersicht T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten www.belimo.com 1 / 19...

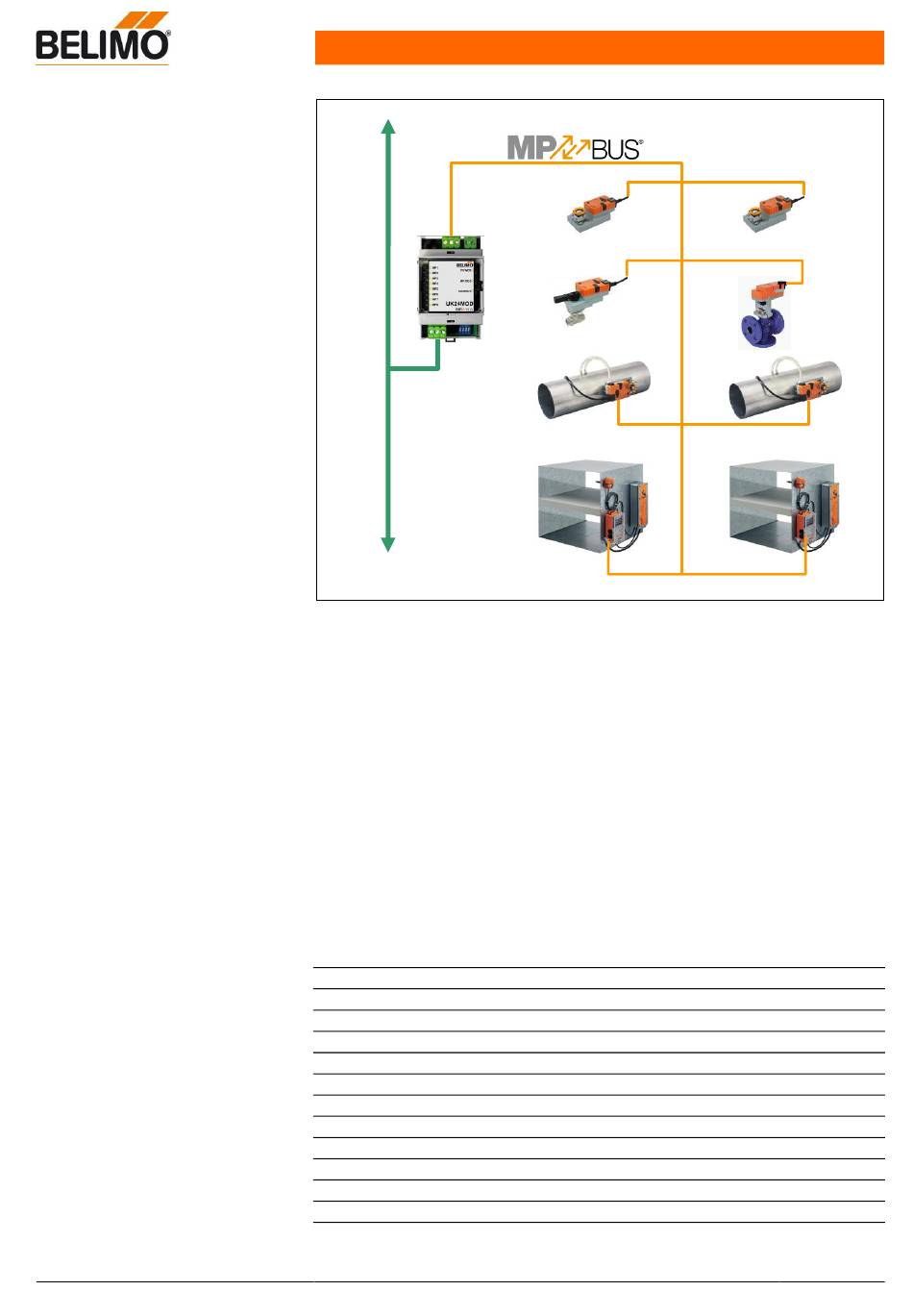

Seite 2: Gesamtübersicht
Belimo Gateway MP zu Modbus RTU Gesamtübersicht Gateway MP / Modbus RTU Passende MP/MPL/MFT(2)-Antriebe Klappenantriebe Brandschutzantriebe VAV-Antriebe Antriebe für Regelkugelhahn, Drosselklappen und Hubventile 2-Weg EPIV-Antriebe MPL-Antriebe T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten 2 / 19 www.belimo.com...
Seite 3: Technische Daten
Schutzklasse III Schutzkleinspannung CE gemäss 2004/108/EG Umgebungstemperatur 0…+40° C Montage / Abmessung /Gewicht Montage Schaltschrankeinbau, schnappbar auf Hutschiene 35mm Abmessungen Siehe Seite 7 Gewicht ca. 100g T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten www.belimo.com 3 / 19...
Seite 4: Sicherheitshinweise
Das Gerät enthält keine durch den Anwender austauschbaren oder reparierbaren Teile und darf nur im Herstellerwerk geöffnet werden. Produktmerkmale Die Antriebe werden via UK24MOD digital über den MP-Bus angesteuert und melden ihren Wirkungsweise aktuellen Betriebszustand zurück. Im UK24MOD werden die Informationen der Steuerung und Rückmeldung in Registern verwaltet und können mit Modbus Kommandos bearbeitet werden.
Seite 5: Elektrische Installation
MP/MPL/MFT(2)-Antriebe [VA] Dimensionierungsleistung [VA] Für die Berechnung der maximalen Leitungslänge steht auch der Belimo MP-Bus Kabellängenrechner auf der Belimo Webseite für das komplette MP-Bus Sortiment zur Verfügung. T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten www.belimo.com 5 / 19...
Seite 6 DC-Speisung (min. Speisespannung DC 24 V) Für die Berechnung der maximalen Leitungslänge steht auch der Belimo MP-Bus Kabellängenrechner auf der Belimo Webseite für das komplette MP-Bus Sortiment zur Verfügung. T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten 6 / 19...
Seite 7: Abmessungen
MP.. und 1 Stk. NV24A-MP 0,75 Dimensionierungsleistung total: 3,5 W + 4 W + 3 W + 3 W = 13,5 W 1,00 1,50 2,50 Abmessungen Massbilder [mm] T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten www.belimo.com 7 / 19...
Seite 8: Bedienungselemente
Die Modbus Adresse wird mit den 8 DIP-Schaltern unter der Frontabdeckung in binärer Form Einstellung der Modbus Adresse eingestellt. Der gültige Adressbereich beträgt 1-247. Werte ausserhalb dieses Bereichs werden als 1 respektive 247 interpretiert. T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten 8 / 19 www.belimo.com...
Seite 9 Datenbits, keine Parität, 2 Stoppbits) oder mit EVEN (1 Startbit, 8 Datenbits, gerade Parität, 1 Stoppbit). Die Einstellung erfolgt mit DIP-Schalter 4. Wichtig: Die allgemeingültigen Richtlinien für RS485 / Modbus RTU sind zu beachten! T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten www.belimo.com 9 / 19...
Seite 10 LED1…8 visualisiert. Anschliessend wechselt das Gateway in den Normalbetrieb. Der Adressierungsvorgang kann jederzeit durch Drücken der Taste OK abgebrochen werden. Die De-adressierung eines Knotens wird nicht unterstützt. T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten 10 / 19 www.belimo.com...
Seite 11: Modbus-Register Übersicht
Das Gateway sendet die Werte regelmässig an die Antriebe. Die MP-Bus Belegung wird automatisch ermittelt und aktualisiert. Für die Überwachung eines Knoten soll das Register Antriebstyp (12) ausgewertet werden. T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten www.belimo.com 11 / 19...
Seite 12 Geräte mit V1.06 oder älter verwenden die Register 161 – 164 für 1002 Modbus Adresse Serviceinformationen Antwortverzögerung [ms] 1003 1004 Firmware Version Die Antwortverzögerung (Register 1003) wird persistent gespeichert. T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten 12 / 19 www.belimo.com...
Seite 13: Modbus-Register Beschreibung
Bei allen anderen Typen wird 65535 eingetragen. Die Einheit ist vom Gerät abhängig: % von V'Nom für VAV Regler und EPIV Geräte % von P'Nom für VAV Regler im STP-Betrieb T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten www.belimo.com 13 / 19...
Seite 14 Funktion nicht verfügbar für Antriebstyp Zeitüberschreitung (nur Brandschutz) Die Störungsbits können mit Register 3 (Kommando: 4) oder mit dem Belimo PC-Tool zurückgesetzt werden. Die Störungen 0 und 4 sind nicht rückstellbar. Die Fehlerbits 8 bis 13 können für die Fehlersuche verwendet werden.
Seite 15 Die Antwortverzögerung muss erhöht werden, falls der Modbus-Master nicht schnell genug von Sende- auf Empfangsmodus umschalten kann. Firmware Version des Gerätes Service-Register 1004 (bisher 164): Firmware Version T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten www.belimo.com 15 / 19...
Seite 16: Anschluss Des Pc-Tools Zur Parametrierung Der Mp/Mft(2) Antriebe
Mit dem Belimo PC-Tool kann das MP-Netzwerk gescannt, Antriebe adressiert und antriebsspezifische Parameter (z.B. Laufzeit) einfach eingestellt werden. Das PC-Tool kann über die RJ12 Buchse des UK24MOD direkt auf den MP-Bus zugreifen. Das Gateway erkennt das verbundene PC-Tool automatisch und stoppt die Kommunikation mit den MP-Antrieben.
Seite 17 UK24MOD Belimo Gateway MP zu Modbus RTU T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten www.belimo.com 17 / 19...
Seite 18 UK24MOD Belimo Gateway MP zu Modbus RTU T9-UK24MOD • de • v1.13 • 06.2018 • Änderungen vorbehalten 18 / 19 www.belimo.com...

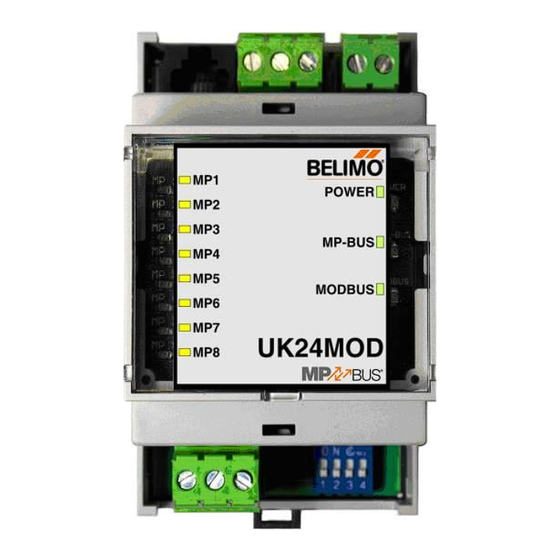

Belimo UK24MOD Produktinformation
