BEDIENANLEITUNG und WARNHINWEISE
Achtung:
Dieses Gerät kann außer mit Batterien auch mit dem externen, optionalen Netzgerät Proco RPS-1 betrieben werden. Das
Netzgerät kann an jeder hausüblichen 230-V-Wechselspannungs-Schutzkontaktsteckdose betrieben werden. Andere Netz-
geräte dürfen nur nach Rücksprache mit einem hierfür qualifizierten Techniker oder mit Ihrem Fachhändler genutzt werden.
Für Fehler, die durch Fremd-Netzgeräte verursacht werden, haften wir nicht. Bei Öffnen des Gerätes sowie des Netzgerä-
tes entfällt jeder Garantieanspruch. Zudem möchten wir auf eine eventuell lebensgefährliche Gefahr durch Stromschlag
hinweisen. Elektrische Geräte dürfen lediglich durch autorisierte Servicestellen bzw. die Fa. Pro Audio-Technik Ltd., 63571
Gelnhausen geöffnet werden. In Reklamationsfällen, im Fall von Fehlfunktion oder Ausfall sind die Geräte ungeöffnet an diese
Firmen zu überstellen.
Anschlüsse & Bedienelemente

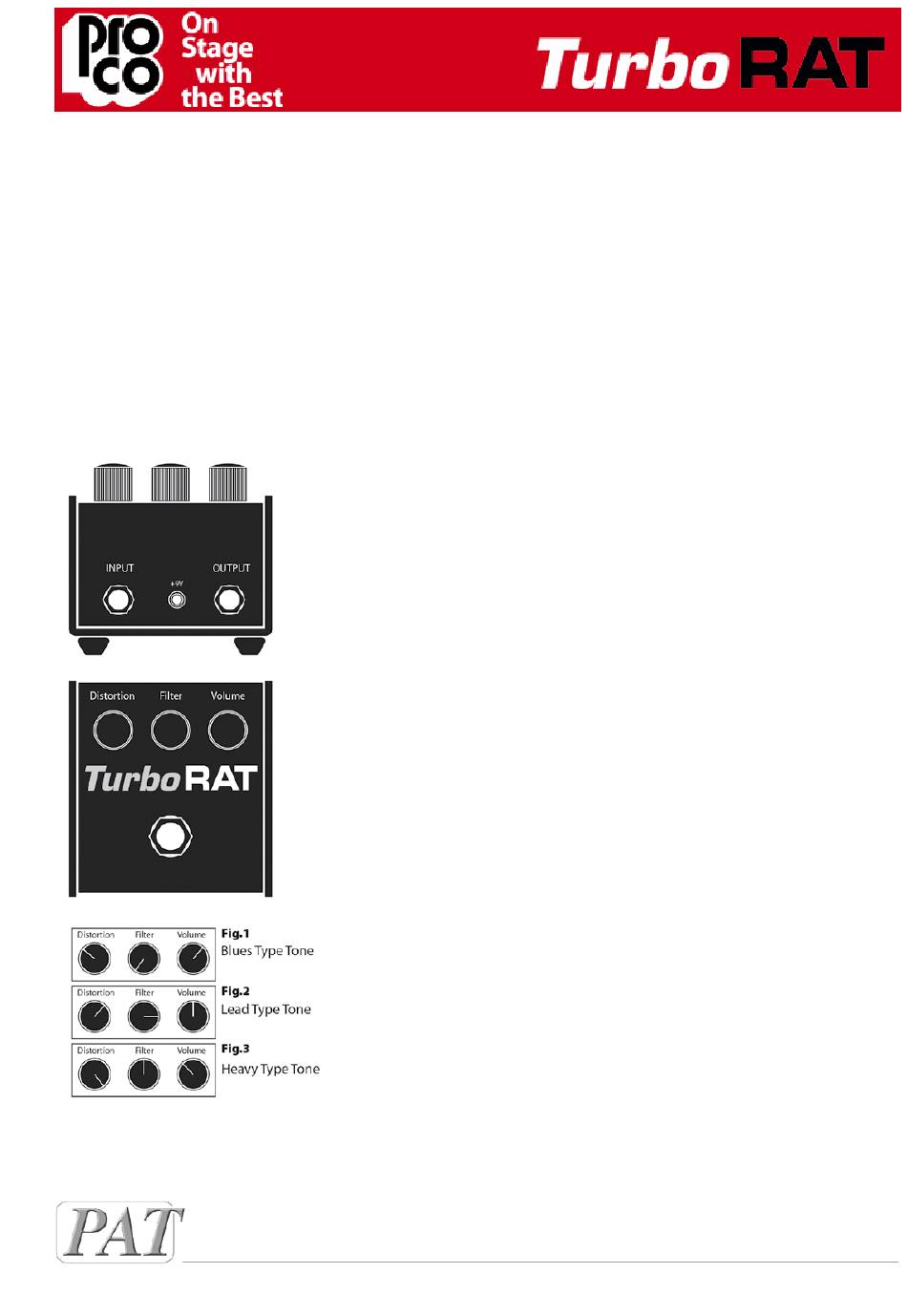

Die Abbildung unten zeigt an einem Beispiel, wie das Modell Turbo RAT angeschlossen und bedient wird, um korrekten
und sicheren Betrieb zu gewährleisten.
Pro Audio Technik Ltd. · Technologiezentrum Herzbachtal · Zum Wartturm 15 · 63571 Gelnhausen
Fon: (06051) 9140-0 Fax: 9140-59 · mail@proaudio-technik.de · www.proaudio-technik.de
Geräterückseite
INPUT: Eingangsbuchse (6,3-mm-TS-Klinke) für den Anschluss des Instruments.
OUTPUT: Ausgangsbuchse (6,3-mm-TS-Klinke) zum Verstärker.
+9V: Buchse für den Anschluss des externen Netzteils RPS-1.
Gerät von oben:
Distortion: Bestimmt die Höhe der Verstärkung in der OP-Amp-Schaltung.
Rechtsdrehung erhöht die Verstärkung.
Filter: Dient zur Einstellung der Klangfarbe (Tiefpassfilter).
Rechtsdrehung vermindert den Hochtonanteil im Signal.
Volume: Bestimmt den Gesamtausgangspegel der RAT.
Rechtsdrehung erhöht den Gesamtausgangspegel.
Die Abbildung links zeigt verschiedene Einstellungen von Distortion, Filter
und Volume als Startpunkt für verschiedene Soundtypen.
