Operation Manual / TPL67-C.. - TPL71-C..

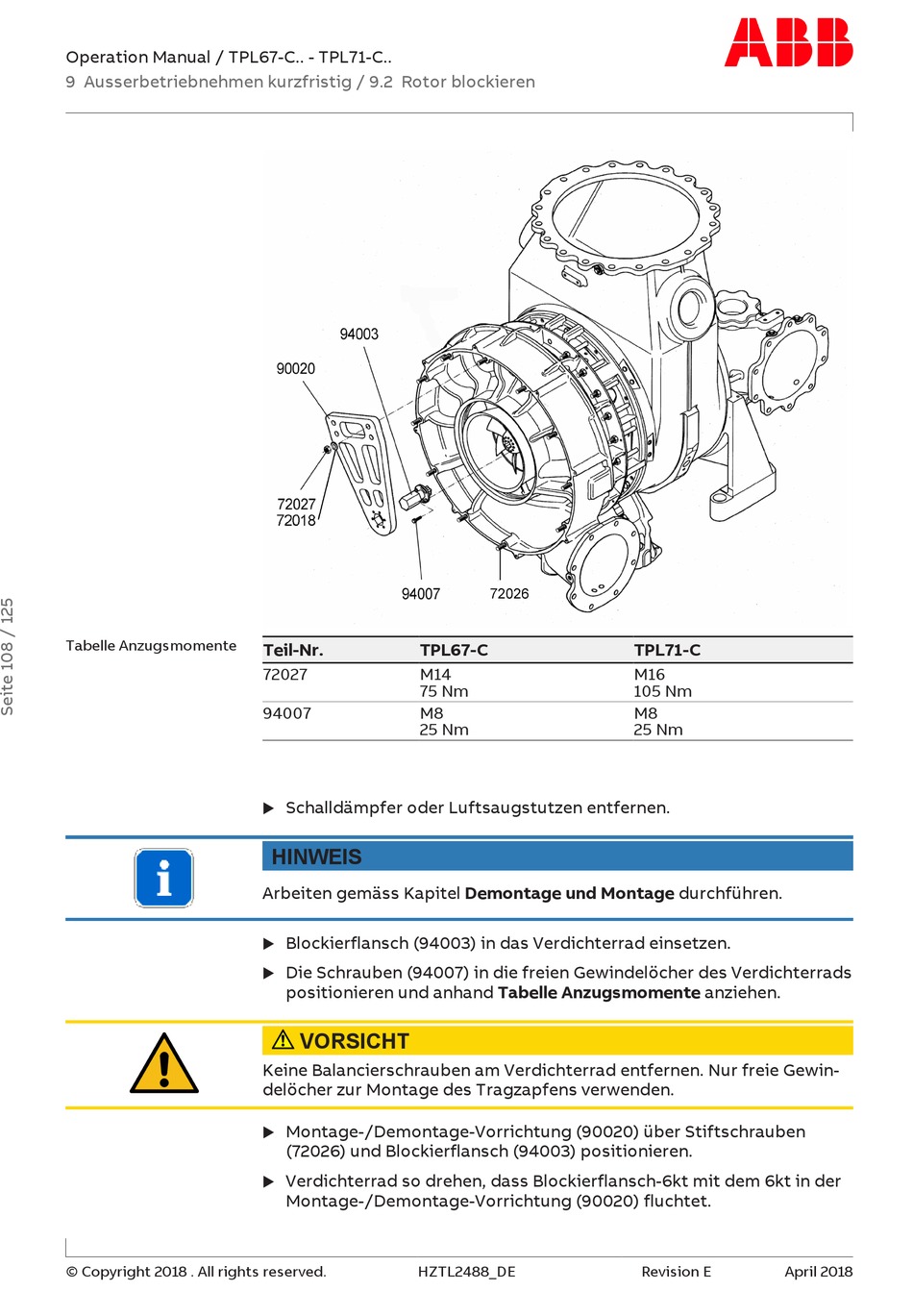

9 Ausserbetriebnehmen kurzfristig / 9.2 Rotor blockieren
Tabelle Anzugsmomente
© Copyright 2018 . All rights reserved.
Teil-Nr. TPL67-C
72027 M14
75 Nm
94007 M8
25 Nm
Schalldämpfer oder Luftsaugstutzen entfernen.
u
HINWEIS
Arbeiten gemäss Kapitel Demontage und Montage durchführen.
Blockierflansch (94003) in das Verdichterrad einsetzen.
u
Die Schrauben (94007) in die freien Gewindelöcher des Verdichterrads
u
positionieren und anhand Tabelle Anzugsmomente anziehen.
VORSICHT
Keine Balancierschrauben am Verdichterrad entfernen. Nur freie Gewin-
delöcher zur Montage des Tragzapfens verwenden.
Montage-/Demontage-Vorrichtung (90020) über Stiftschrauben
u
(72026) und Blockierflansch (94003) positionieren.
Verdichterrad so drehen, dass Blockierflansch-6kt mit dem 6kt in der
u
Montage-/Demontage-Vorrichtung (90020) fluchtet.
HZTL2488_DE
TPL71-C
M16
105 Nm
M8
25 Nm
