- Seite 1 Betriebsanleitung ERGOCRIMP Matrizensatz, inkl. Positionierer Locking TAB REC. 3.3 Customer Manual Nr.: 411-18227 Rev.B1 Customer Manual PN: 1-744017-7 Sprache: de (Original)
-
Seite 2: Inhaltsverzeichnis
ERGOCRIMP Matrizensatz, inkl. Positionierer Locking TAB REC. 3.3 Inhaltsverzeichnis Revisionsverlauf ...................... 3 Einleitung ......................... 3 Zu dieser Betriebsanleitung ........................3 Bestimmungsgemäße Verwendung ....................... 3 Beschreibung ......................4 Matrizen Umbau ....................... 4 Matrizen einbauen ..........................5 Matrizen ausbauen ..........................5 Betrieb / Bedienung ....................5 Kontakte crimpen, Buchsenkontakt...................... -
Seite 3: Revisionsverlauf
ERGOCRIMP Betriebsanleitung: TE PN 5-744001-2 / 411-18087 Bestimmungsgemäße Verwendung Die ERGOCRIMP-Matrize dient zum Crimpen von Stoßverbindern und Buchsenstecker Kontak- ten nach TE Verarbeitungsspezifikation und Zeichnung. Die ERGOCIMP-Matrize dient aus- schließlich zu Reparaturzwecken oder Mustererstellungen und nicht der Serienkonfektionie- rung. Mit der ERGOCRIMP-Matrize können folgende Kontakte verarbeitet werden:... -
Seite 4: Beschreibung

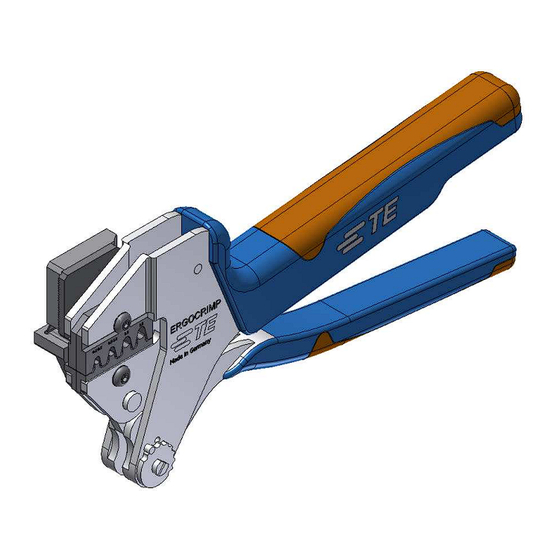

ERGOCRIMP Matrizensatz, inkl. Positionierer Locking TAB REC. 3.3 Beschreibung Abb. 1 : Das Handwerkzeug Bezeichnung Bezeichnung Handzangengriffe Buchsen-Kontaktpositionierer Ratschenentriegelung Positioniereinheit Matrizen Tab. 3 : Komponenten des Handwerkzeugs Matrizen Umbau Abb. 2 : Explosionszeichnung Bezeichnung Bezeichnung Obere Matrize Untere Matrize Positioniereinheit... -
Seite 5: Matrizen Einbauen
ERGOCRIMP Matrizensatz, inkl. Positionierer Locking TAB REC. 3.3 Matrizen einbauen Öffnen Sie die Zangengriffe und entfernen Sie die beiden Befestigungsschrauben aus den Crimpbacken. Der Innensechskantschlüssel befindet sich im feststehenden Zangengriff. Positionieren Sie die obere Matrize in der feststehenden Crimpbacke, so dass die Abschrä- gungen nach außen (vorne) zeigen. - Seite 6 ERGOCRIMP Matrizensatz, inkl. Positionierer Locking TAB REC. 3.3 Abb. 3 : In unterer Matrize eingelegter Buchsenkontakt Schließen Sie den Handgriff der Handzange bis zum ersten Klick, sodass der Kontakt leicht geklemmt wird. Die Kontaktflanken dürfen dabei nicht verformt werden. Schieben Sie die Leitung bis zum Drahtanschlag in den Kontakt ein.
-
Seite 7: Kontakte Crimpen, Stossverbinder
Entnehmen Sie den gecrimpten Kontakt aus der Crimpmatrize. Sollte der Kontak verhaken, entnehmen Sie ihn mit leichtem Schwingen. Überprüfen Sie die Crimphöhe des gecrimpten Kontaktes. Beziehen Sie sich hierzu auf die Angaben der Verarbeitungsspezifikation und Zeichnung der Firma TE Connectivity. Kontakte crimpen, Stossverbinder HINWEIS Montieren Sie dazu nicht den Buchsen-Kontaktpositionierer Pos. -
Seite 8: Wartung Und Instandhaltung
ERGOCRIMP Matrizensatz, inkl. Positionierer Locking TAB REC. 3.3 Wartung und Instandhaltung Tägliche Wartung Zur täglichen Wartung sind vom zuständigen Bediener die folgenden Schritte durchzuführen: Befreien Sie den Matrizensatz von Staub, Feuchtigkeit und anderen Rückständen mit einer sauberen, weichen Bürste oder einem fusselfreien Tuch. Verwenden Sie keine harten oder abschleifenden Mittel, mit denen das Werkzeug beschädigt werden könnte.
