Lesen Sie diese Anleitung genau durch. Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden,
erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung.
1. Einführung
Der bestimmungsgemäße Einsatz des Spannungswandlers besteht in der Verdopplung von Gleichspannung aus einer 6V-
Batterie und dem Anschluß sowie Betrieb von Gleichspannungsverbrauchern für 12V Gleichspannung am Ausgang.

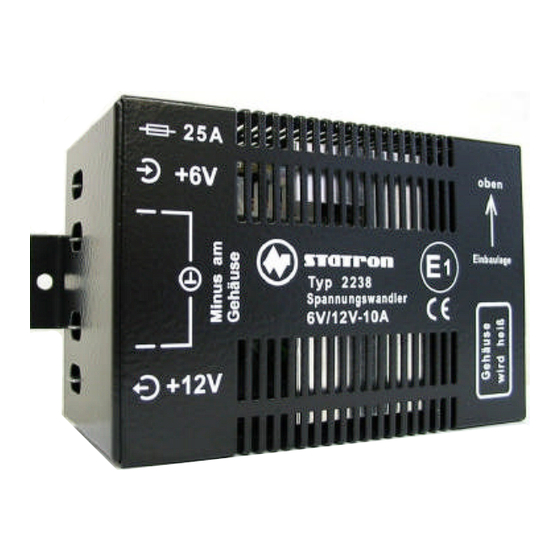

Das Gerät 2238.0 ist ein getakteter DC/DC Wandler, welcher die angelegte Batteriespannung von 6V (z.B.
Autostarterbatterie) in eine Gleichspannung von 12V umsetzt. Dadurch können batteriebetriebene Geräte mit einer
Betriebsspannung von 12V betrieben werden, wenn das vorhandene Bordnetz 6V beträgt.
Das Gerät ist für den Wandanbau gedacht (Einbaulage siehe Anschlußbild) . Beim Betrieb unter Vollast entsteht eine
Verlustleistung von ca. 30W welche als Wärme abgeführt werden muß. Achten sie deshalb beim Einbau darauf, daß
genügend Kühlluft durch das Gerät strömen kann. Bei ungünstiger Einbaulage wird das Gerät aber durch einen
Thermoschalter vor Überhitzung geschützt, die Ausgangsspannung fällt dann auf den Wert der Eingangsspannung. Läßt
sich eine ungünstige Einbaulage nicht verhindern entnehmen Sie bitte nicht die volle Leistung.
Geräteunterlagen
DC-DC- Spannungswandler
Typ 2238.0
Achtung! Unbedingt lesen!
Werbung
Inhaltszusammenfassung für STATRON 2238.0
- Seite 1 Batterie und dem Anschluß sowie Betrieb von Gleichspannungsverbrauchern für 12V Gleichspannung am Ausgang. Das Gerät 2238.0 ist ein getakteter DC/DC Wandler, welcher die angelegte Batteriespannung von 6V (z.B. Autostarterbatterie) in eine Gleichspannung von 12V umsetzt. Dadurch können batteriebetriebene Geräte mit einer Betriebsspannung von 12V betrieben werden, wenn das vorhandene Bordnetz 6V beträgt.
- Seite 2 Aufgrund der hohen Stromstärken bei Batteriegeräten sollten Zu- und Ableitungen möglichst kurz und mit ausreichendem Querschnitt (mindestens 2,5 mm²) ausgelegt werden. Die Anschlüsse erfolgen über 6,3 mm Flachsteckhülsen. 2. Sicherheitshinweise Das Gerät ist funkentstört gemäß VDE 0875 T.3 Kurve G. Vermeiden Sie den Betrieb unter widrigen Umgebungsbedingungen.
- Seite 3 3. Inbetriebnahme Anschluß Schließen Sie Batterie und Verbraucher wie im Bild an. Achten Sie dabei auf die Polarität von Batterie und Verbraucher (Batterie + an Wandlereingang + / Batterie - an Wandlereingang - / Verbraucher + an Wandlerausgang + / Verbraucher - an Wandlerausgang -). Für Schäden die durch falschen Anschluß entstehen übernehmen wir keine Haftung!.
- Seite 4 RAL9005 Schutzgrad/Schutzklasse IP 30 / III elektrische Anschlüsse Eingang Flachstecker 6,3mm elektrische Anschlüsse Ausgang Flachstecker 6,3mm Funkentstörung DIN VDE 0875 T 3 G STATRON Gerätetechnik GmbH Ehrenfried-Jopp-Str.59 15517 Fürstenwalde/Spree Tel.: +49 3361/372101 Fax: +49 3361/372103 Mail: statron@statron.de Web: www.statron.de...
