- Classic Line Counter -

Montageanleitung

Im Lieferumfang enthalten:

• 1 technische Aufbauzeichnung (Anordnung der Unterbau-Elemente)

• 1 Akkubit für alle Schrauben

• 3 x Plattenverbindungsschrauben

Nur bei Counter-Ausführungen mit Aufsatz:

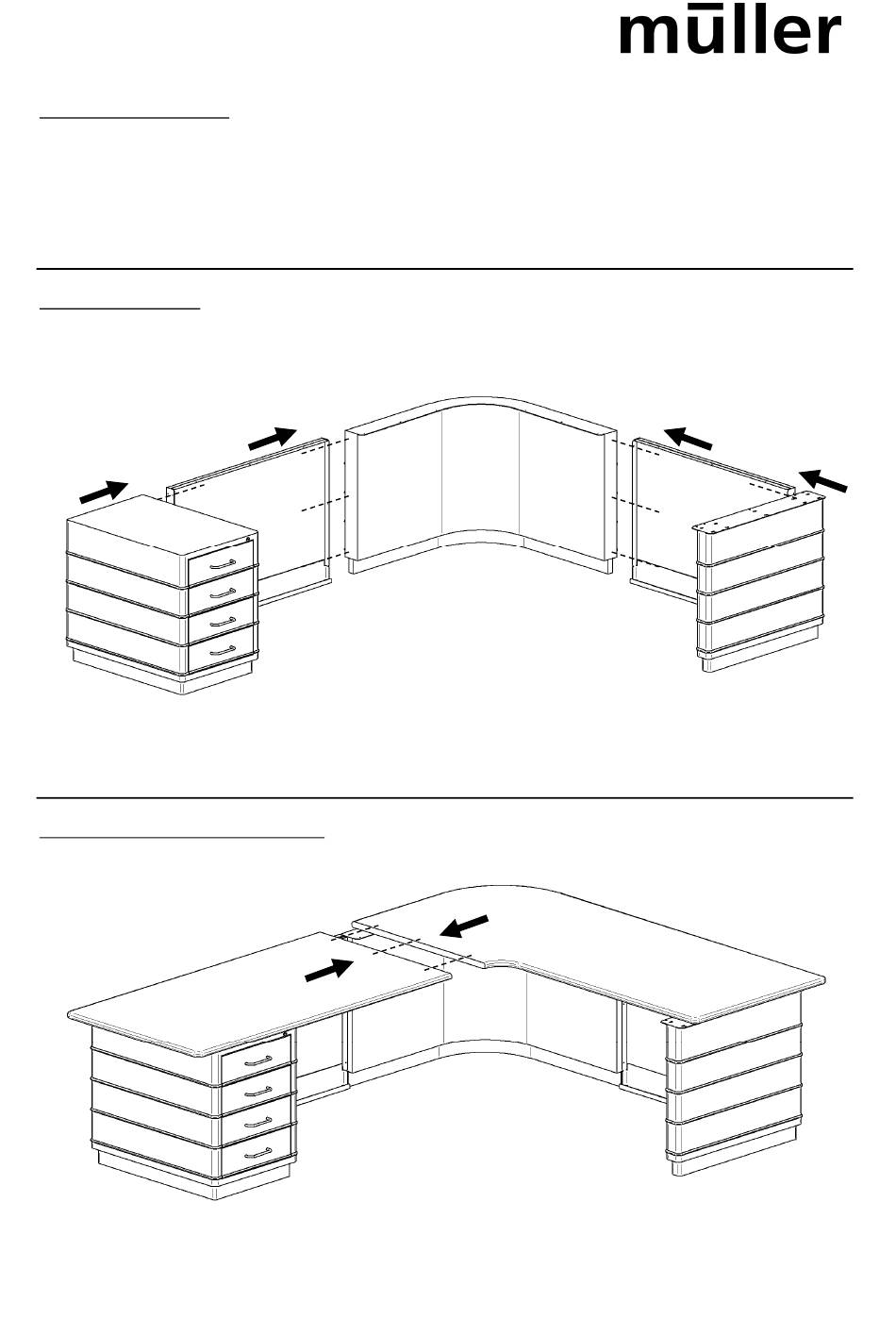

1. AUFBAU UNTERBAU

Beginnen Sie auf einer beliebigen Seite und verbinden Sie die Unterbauelemente der Reihe nach

mittels der vorgeschraubten Blechschrauben.

2. ZUSAMMENSETZEN DER TISCHPLATTE

Legen Sie die Teile der Tischplatte auf den fest verschraubten Unterbau. Schieben Sie die Plattenteile nun

zusammen und verbinden Sie diese mittels der Plattenverbindungsschrauben. Die dafür vorgesehenen

Ausfräsungen befinden sich in der Unterseite der Platten. Achten Sie beim Zusammenschrauben unbedingt

auf die Bündigkeit der Tischoberfläche und -kanten.

• 1 Beutel (d5 x 25mm) Holzschrauben für Tischplatten

• 1 Beutel (d4 x 25mm) Holzschrauben für Counter-Aufsatz

Die Anordnung der Elemente ist beispielhaft. Die genaue Anordnung entnehmen

Sie bitte der beigelegten technischen Aufbauzeichnung.

Seite 1 - Classic Line Counter - Montageanleitung Im Lieferumfang enthalten: • 1 technische Aufbauzeichnung (Anordnung der Unterbau-Elemente) • 1 Akkubit für alle Schrauben • 1 Beutel (d5 x 25mm) Holzschrauben für Tischplatten • 3 x Plattenverbindungsschrauben Nur bei Counter-Ausführungen mit Aufsatz: •...
Seite 2 3. BEFESTIGUNG DER TISCHPLATTE AUF DEM UNTERBAU Positionieren Sie nun die fest zusammengefügte Tischplatte auf dem Unterbau und fixieren Sie diese mit den beiliegenden Tischplatten- Holzschrauben (d5 x 25mm). 4. BEFESTIGUNG AUFSATZ Bei Counter-Ausführungen mit Aufsatz: Positionieren Sie nun den Aufsatz auf die entsprechend der technischen Aufbauzeichnung vorgesehene Stelle. Achten Sie dabei auf Paßgenauigkeit zur vorgefertigten Lochbohrung.
