BEDIENANLEITUNG und WARNHINWEISE
Achtung:
Dieses Gerät arbeitet passiv, d.h. es ist keine zusätzliche Spannungsversorgung erforderlich. Bei Öffnen des Gerätes entfällt
jeder Garantieanspruch. Elektrische Geräte dürfen lediglich durch autorisierte Servicestellen bzw. die Fa. Pro Audio-Technik
Ltd., 63571 Gelnhausen geöffnet werden. In Reklamationsfällen, im Fall von Fehlfunktion oder Ausfall sind die Geräte unge-
öffnet an diese Firmen zu überstellen.
Anschlüsse & Bedienelemente

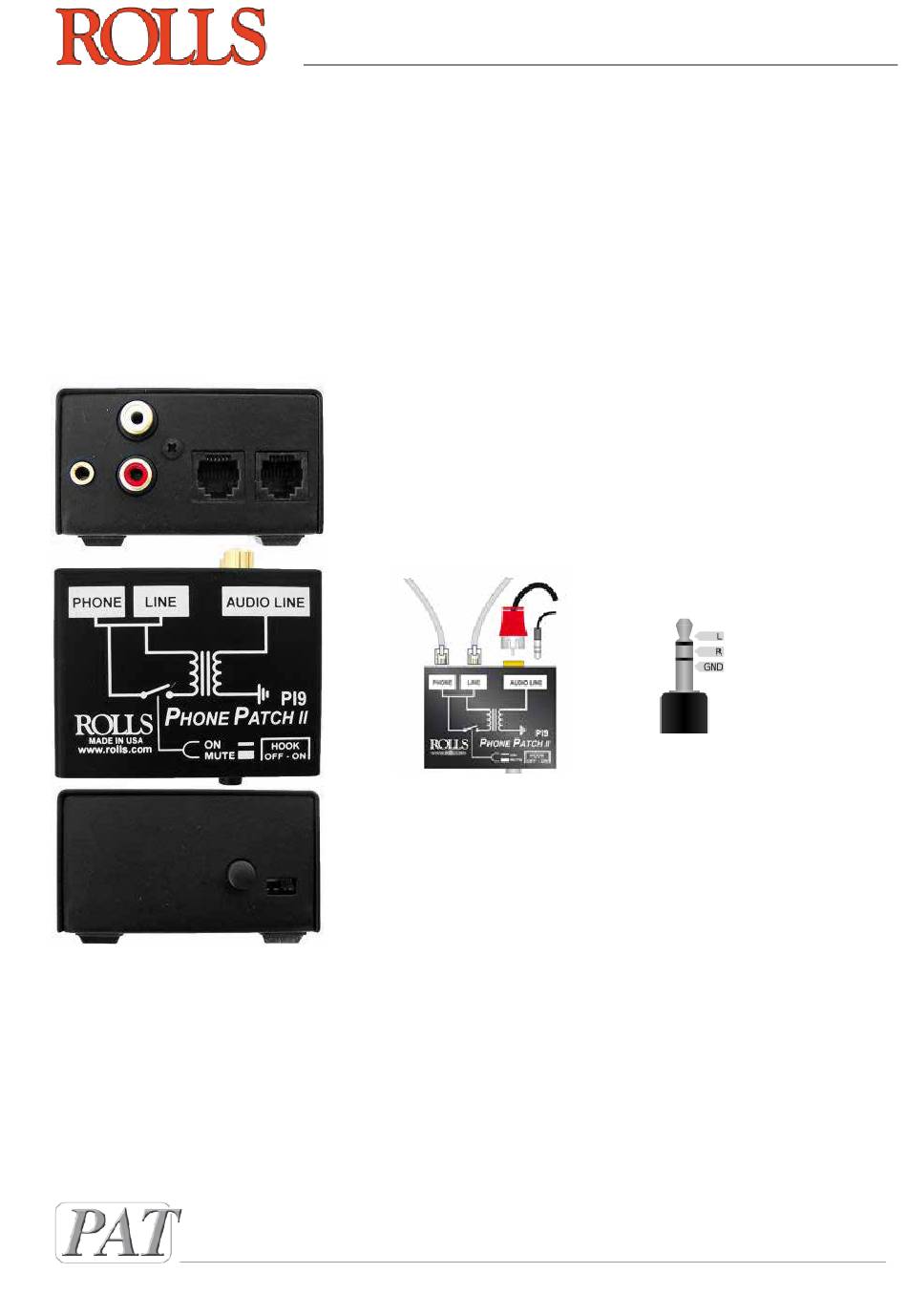

Die Abbildung unten zeigt an einem Beispiel, wie das Modell PI-9 angeschlossen und bedient wird, um korrekten
und sicheren Betrieb zu gewährleisten.
Pro Audio Technik Ltd. · Technologiezentrum Herzbachtal · Zum Wartturm 15 · 63571 Gelnhausen
Fon: (06051) 9140-0 Fax: 9140-59 · mail@proaudio-technik.de · www.proaudio-technik.de
P1-9 PhonePatch II
3,5-mm-TRS-Klinkenbuchse (links):
Für den Anschluss eines Audio-Signals zur Einspeisung in die Telefonleitung
Cinch-Buchsen:
Für den Anschluss eines Audio-Signals zur Einspeisung in die Telefonleitung
RJ45 (Western) Buchsen:
Für die Verbindungen von- und zur Standard-Telefonbuchse (siehe Abb. unten)
vom Telefonanschluss
Drucktaste (rechts):
Zur Wahl, ob die Telefonleitung offen gehalten oder geschlossen wird
ON (gedrückt): Leitung bleibt offen, OFF: Leitung wird automatisch geschlossen
zum Telefonanschluss
3,5-mm-TRS-Klinke
Pinbelegung Klinke (TRS)
1 = Sleeve (Hülse), 2 = Ring, 3 = Tip,
4 = Isolationsring
