Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Deko-Wandkamins. Mit Ihrem
neuen, stilvollen Deko-Kamin zaubern Sie im Handumdrehen
ein besonders wohliges und stylisches Ambiente in Ihre vier
Wände. Genießen Sie die romantische Atmosphäre echten
Feuers – aber ohne Asche und Qualm.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Deko-
Wandkamin optimal einsetzen können.
Lieferumfang
Sicherheits-Löschhilfe
Bedienungsanleitung
Zusätzlich benötigt: Bio-Ethanol (PX-7649)
Produktdaten
Brennkammer-Volumen
ca. 400 ml
Brenndauer
bis zu 3,5 Stunden
mind. 20 m
Raumbedingungen
2,30 m Deckenhöhe
mind. 44 m
Maße
50 x 45 x 16 cm
Gewicht
ca. 7 kg
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

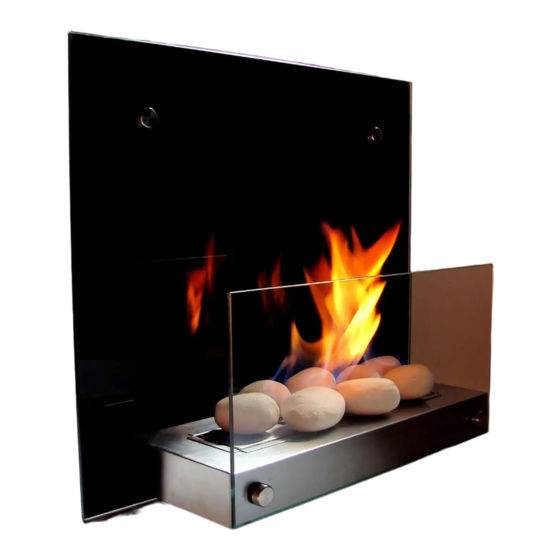

Bio-Ethanol Deko-Wandkamin
Montage
ACHTUNG!
Dieser Deko-Wandkamin ist ausschließlich für
Innenräume geeignet, die über eine Mindest-
Deckenhöhe von 2,30 m verfügen!
1. Zeichnen Sie mit einem Stift die oberen Bohrlöcher mit einem
Abstand von 27 cm an der Wand an, an der Sie den Deko-
Wandkamin platzieren möchten.
2. Bohren Sie mit einem geeigneten Bohrer die Löcher.
3. Stecken Sie die Dübel in die Bohrlöcher und verschrauben
Sie diese mit den langen Schrauben.
4. Schrauben Sie die Wandhalterung mit den
Kunststoffunterlegscheiben und kurzen Schrauben an der
Glasplatte fest und fixieren Sie die Schrauben (kurz) von der
Rückseite mit Kunststoffunterlegscheiben und 4 Muttern.
2
groß
3
Raumvolumen

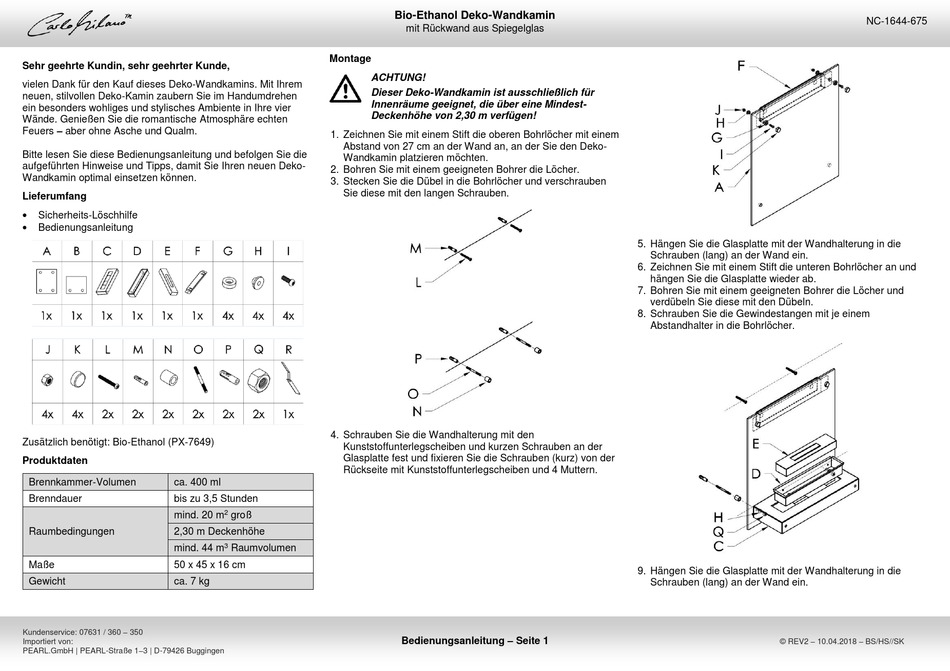

Bedienungsanleitung – Seite 1
mit Rückwand aus Spiegelglas
5. Hängen Sie die Glasplatte mit der Wandhalterung in die
Schrauben (lang) an der Wand ein.
6. Zeichnen Sie mit einem Stift die unteren Bohrlöcher an und
hängen Sie die Glasplatte wieder ab.
7. Bohren Sie mit einem geeigneten Bohrer die Löcher und
verdübeln Sie diese mit den Dübeln.
8. Schrauben Sie die Gewindestangen mit je einem
Abstandhalter in die Bohrlöcher.
9. Hängen Sie die Glasplatte mit der Wandhalterung in die
Schrauben (lang) an der Wand ein.
© REV2 – 10.04.2018 – BS/HS//SK
NC-1644-675
