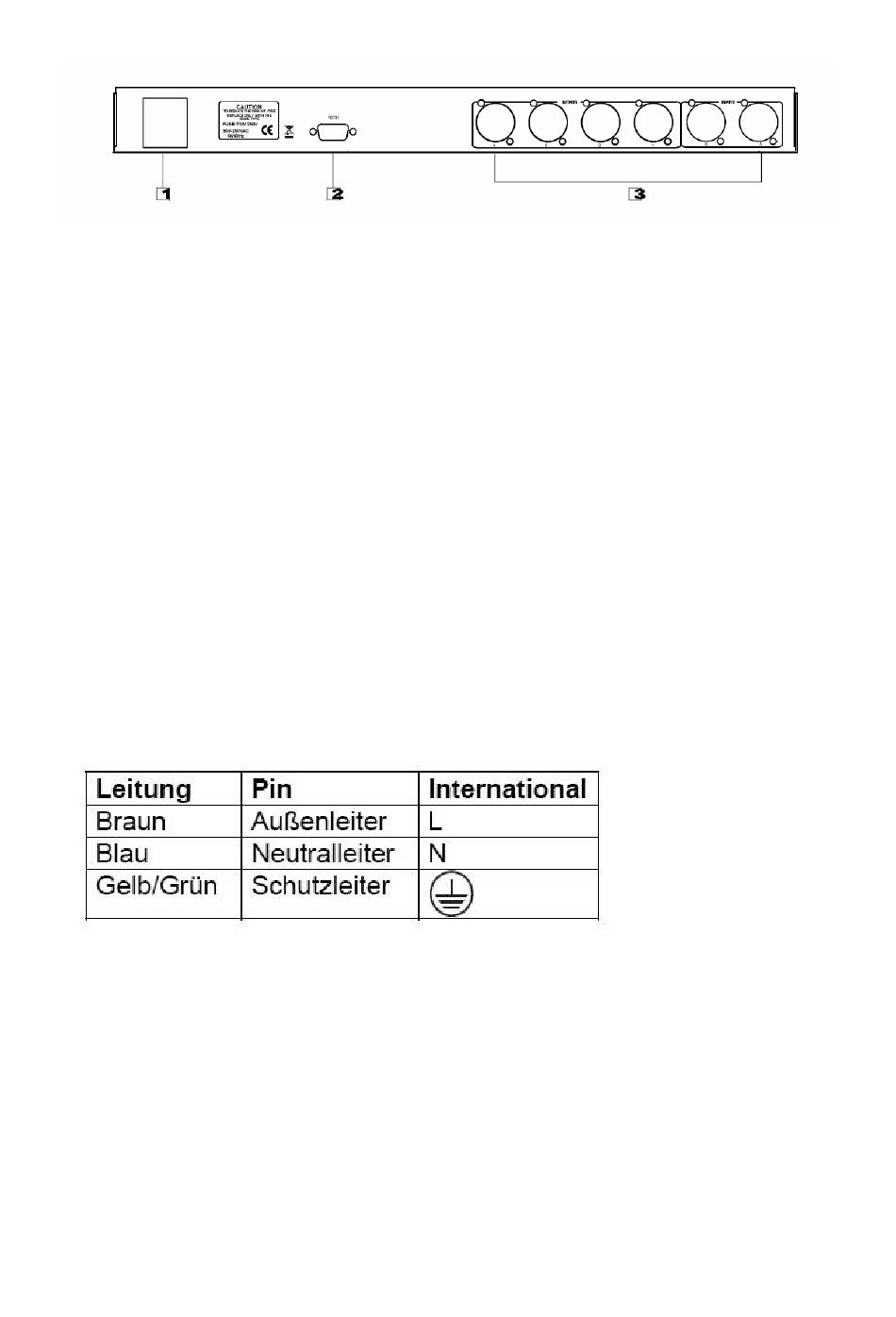

1 – Netzanschluß
2 - RS 232 Schnittstelle
3 – XLR In / Outputs
Rackeinbau
Dieser Systemcontroller ist für ein 19" Rack/483mm vorgesehen. Die Mindesteinbautiefe beträgt
Gerätetiefe
plus mindestens 10 cm für Stecker und Kabel. Sie können den Systemcontroller mit vier Schrauben
M6 im
Rack befestigen.
Beim Rackeinbau ist darauf zu achten, dass die warme Luft aus dem Rack entweichen kann und
genügend
Abstand zu anderen Geräten vorhanden ist. Das Rackgehäuse sollte mit einem Lüfter versehen sein.
Die Ein/Ausgänge Ihres the t.racks DS 2/4 Systemcontrollers sind mit elektronisch symmetrierten XLR
Verbindungen ausgestattet.
Anschluss ans Netz
Schließen Sie das Gerät über die beiliegende Netzanschlussleitung
Die Belegung der Anschlussleitungen ist wie folgt:
Versichern Sie sich, dass der Systemcontroller vor den Verstärkern angeschaltet wird, um den
Einschaltknacken zu vermeiden.
Schalten Sie das Gerät über den Netzschalter ein.
Drücken Sie die Back/Next-Tasten, um sich im Menü bewegen zu können. Nehmen Sie die
Einstellungen über das Jog-Rad vor. Um einen Modus zu verlassen, drücken Sie die Quit-Taste.
