Wernig RBE-70 Betriebsanleitung

Betriebsanleitung
Raumbedieneinheit RBE-70 und RBE-70D
Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Punkte zu beachten.
Alle technischen Hinweise befreien nicht davon, dass alle angeführten Arbeiten nur von befugten Personen/Unternehmen vorgenom-
men werden dürfen!
Das Außenwand-Wohnungslüftungsgerät W 90-70 kann mit der Raumbedieneinheit Standard RBE-70 oder der Raumbedieneinheit
Digital RBE-70D (für Unterputz oder Aufputzmontage) angesteuert werden. Die Raumbedieneinheiten ermöglichen einen manuellen/
automatischen 4-stufigen Betrieb. Standardmäßig liegt eine Steuerleitung (3 m) mit beidseitigem RJ 12 Stecker zur einfachen Mon-
tage bei.

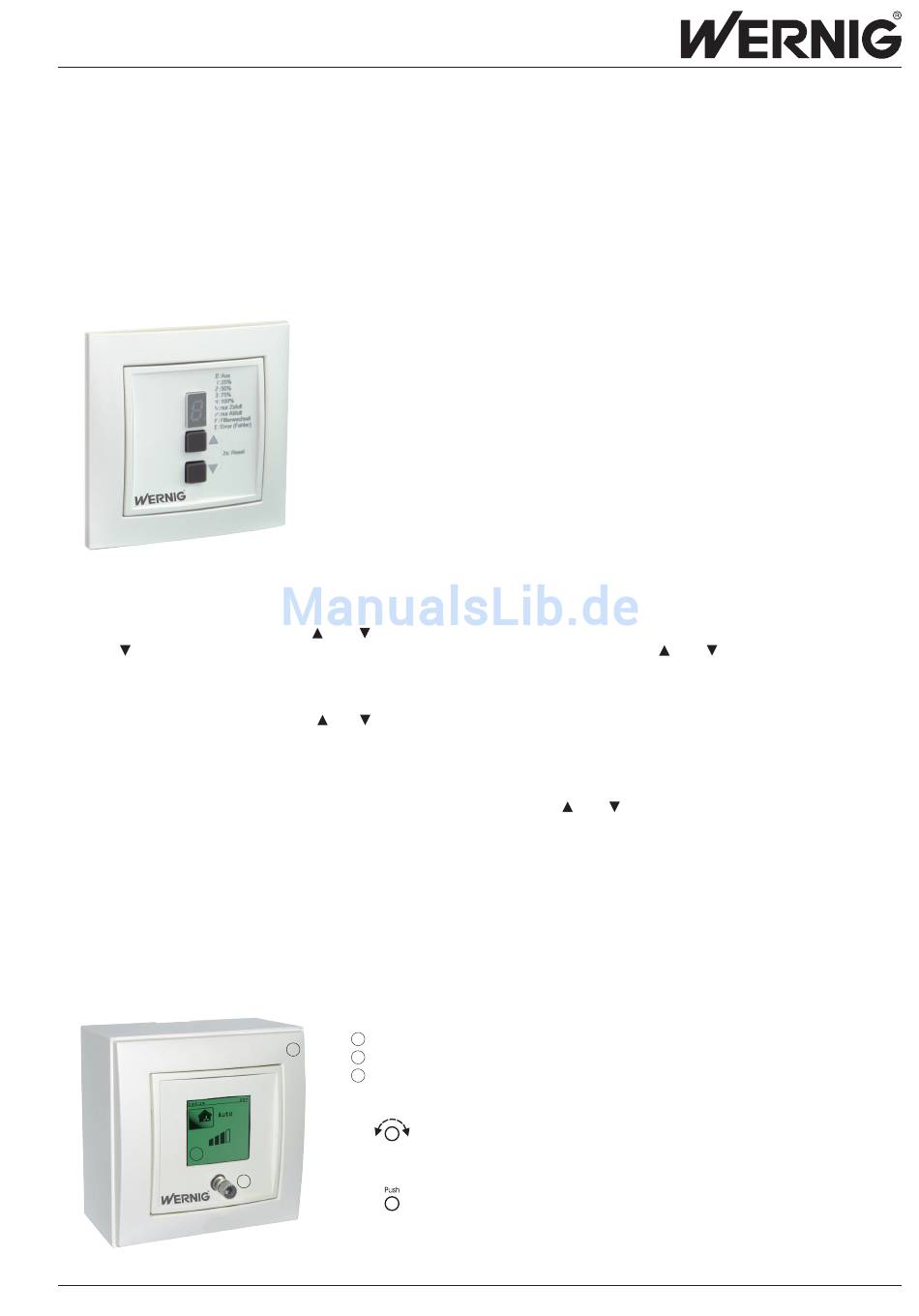

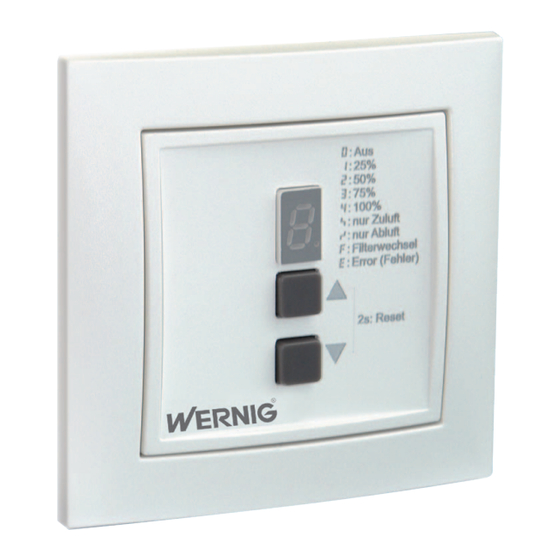

Raumbedieneinheit Standard RBE-70
Stufe "0" ist werkseitig deaktiviert. Nach Netzausfall wird das Gerät automatisch wieder in der zuletzt gewählten Stufe betrieben.
Anzeige „F" Filter
Nach Ablauf der Intervallzeit (Werkseinstellung 6 Monate) blinkt im Display die Ziffer „F" Filter wechseln. Die Filter können durch ab-
saugen einmalig gereinigt werden. Sie sollten jedoch spätestens nach einem Jahr erneuert werden. Der Reset der Intervallzeit erfolgt
durch gleichzeitiges drücken der Taste
die Taste 5 Sekunden gedrückt werden um ins Intervallzeitmenü zu gelangen. Mit der Taste
gewählt werden. Wird 2 Sekunden keine Taste gedrückt, schaltet die Raumbedieneinheit automatisch in den Modus „Normal".
Startstufe bei Netzwiederkehr
Durch gleichzeitiges drücken der Tasten
0 und 4 verändert werden. Erfolgt 4 Sekunden keine Eingabe, schaltet die Raumbedieneinheit ins Hauptmenü. Nach Netzausfall
startet das Gerät automatisch in der gewählten Startlüfterstufe.
Aktivierung Stufe 0
Die Stufe 0 ist werkseitig deaktiviert. Durch gleichzeitiges drücken der Tasten
wieder deaktiviert werden. Erfolgt 4 Sekunden keine Eingabe, schaltet die Raumbedieneinheit ins Hauptmenü.
Anzeige „E" Error
Die Anzeige „E" Error erscheint, wenn der Außen- oder Zuluftventilator ausgefallen ist. Wenn die Störung behoben ist, die Spannung
wieder einschalten und die Fehlermeldung quittiert sich selbst.
Raumbedieneinheit Digital RBE-70D
Ein Anschluss von bis zu 4 Raumbedieneinheiten RBE-70D ist möglich. Hierbei muss jede Raumbedieneinheit eine eigene IP-Adres-
se bekommen, die beim Einschalten einmalig abgefragt wird.
1
Vorbehaltlich Inhalts-, Satz- und Druckfehler !
Johann Wernig KG, A-9163 Unterbergen/Rosental, Kärnten, Tel. (04227) 2213 0*, Fax (04227) 3564, www.wernig.at, e-mail: office@wernig.at
und , ca. 2 Sekunden. Die Intervallzeit kann individuell angepasst werden, dazu muss
und 10 Sekunden, gelangen Sie in das Menü „Startlüfterstufe". Der Wert kann zwischen
Grafikdisplay
1
3
Drehencoder
2
Gehäuse
3
Drehencoder
2
Drehencoder
Display
0 (deaktiviert)
1
2
3
4
5
6
F*
E
* Werkseinstellung für Filterwechsel, Intervall 6 Monate
und 20 Sekunden, kann die Stufe aktiviert bzw.
Software-Menüführung:
Durch Drehen nach links und rechts kann durch das
Software-Menü navigiert werden.
Steuerungsfunktionen:
Durch Drücken (Push), wird die im Display angezeigte
Funktion ausgewählt/aktiviert.
Funktion
Aus = 0 m
3
Stufe 1 = 17 m
3
Stufe 2 = 30 m
3
Stufe 3 = 45 m
3
Stufe 4 = 60 m
3
Nur Zuluft (30 m )
3
Nur Abluft (30 m )
3
Filter wechseln
Error
oder kann zwischen 2-6 Monaten
BA 04/37.1 FS, Je 10/2014
Seite 1/7
