Betriebsanleitung

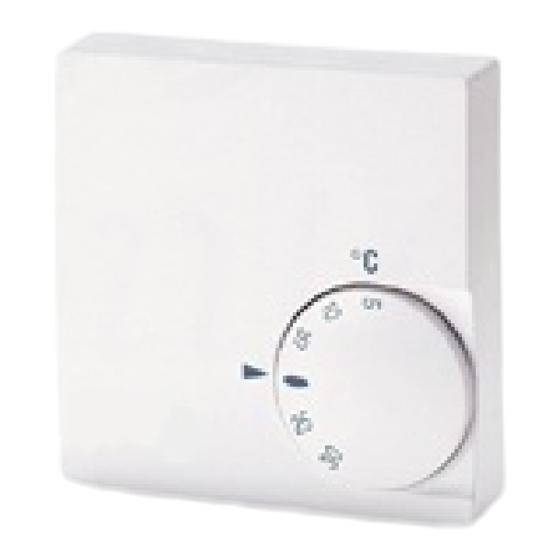

Raumthermostat RTR-E 3521
Merkmale:
•
Bimetall-Technik mit thermischer Rückführung und hoher Präzision
•
Aufputzmontage oder direkt auf UP-Dose mit senkrechten Befestigungslöchern oder mit
Schnappbefestigung auf DIN-Schiene
•
Übersichtliche Klemmenreihe und grosszügiger Klemmenraum für einfache und schnelle
Installation
•
Gehäusefarbe reinweiss ähnlich RAL 9010
Allgemeine technische Daten:
Type:
Artikel-Nr.:
Temperaturbereich:
Kontakt:
Betriebsspannung:
Schaltstrom:
Temperaturabsenkung (TA):
Hysterese:
Schalter:
Anzeigelampe:
Schutzart/Schutzklasse:
Besondere Eigenschaften:
Masse:
Schaltplan:
1
RTR-E 3521
101 1101 51 102
5 ...30°C
1 Öffner
230 V AC 50/60 Hz
AC 10 mA ... 16(4) A; DC 100 W
–
~ 0,5 K
–
–
IP 30 / schutzisoliert
–
75 x 75 x 27,5 mm
ventam Vertriebs GmbH
Wallgasse 12 / 7a
1060 Wien
+43 (0) 595 45 17
e-mail:
office@ventam.at
www.ventam.at
FN 38035
Raiffeisenbank
Niederlassung Wien
Konto-Nr.: 11537552
BLZ: 32000
IBAN: AT543200000011537552
BIC: RLNWATWW
Werbung
Inhaltszusammenfassung für Ventam RTR-E 3521
- Seite 1 Betriebsanleitung Raumthermostat RTR-E 3521 Merkmale: • Bimetall-Technik mit thermischer Rückführung und hoher Präzision • Aufputzmontage oder direkt auf UP-Dose mit senkrechten Befestigungslöchern oder mit Schnappbefestigung auf DIN-Schiene • Übersichtliche Klemmenreihe und grosszügiger Klemmenraum für einfache und schnelle Installation • Gehäusefarbe reinweiss ähnlich RAL 9010...
- Seite 2 Betriebsanleitung Raumthermostat RTR-E 3521 1. Montage Diese unabhängig montierbaren Raumtemperaturregler dienen zur Regelung der Temperatur ausschliesslich in trockenen und geschlossenen Räumen mit üblicher Umgebung. Die Regler sind funkentstört gemäss VDE 0875 bzw. EN 55014. Zulässige relative Raumfeuchte: max. 95% (nicht kondensierend).
- Seite 3 Betriebsanleitung Raumthermostat RTR-E 3521 ventam Vertriebs GmbH e-mail: office@ventam.at Raiffeisenbank Wallgasse 12 / 7a www.ventam.at Niederlassung Wien 1060 Wien FN 38035 Konto-Nr.: 11537552 +43 (0) 595 45 17 BLZ: 32000 IBAN: AT543200000011537552 BIC: RLNWATWW...
