nocto plus
Verbindungsbeschlag für
Verbindung Seiten zum Oberboden

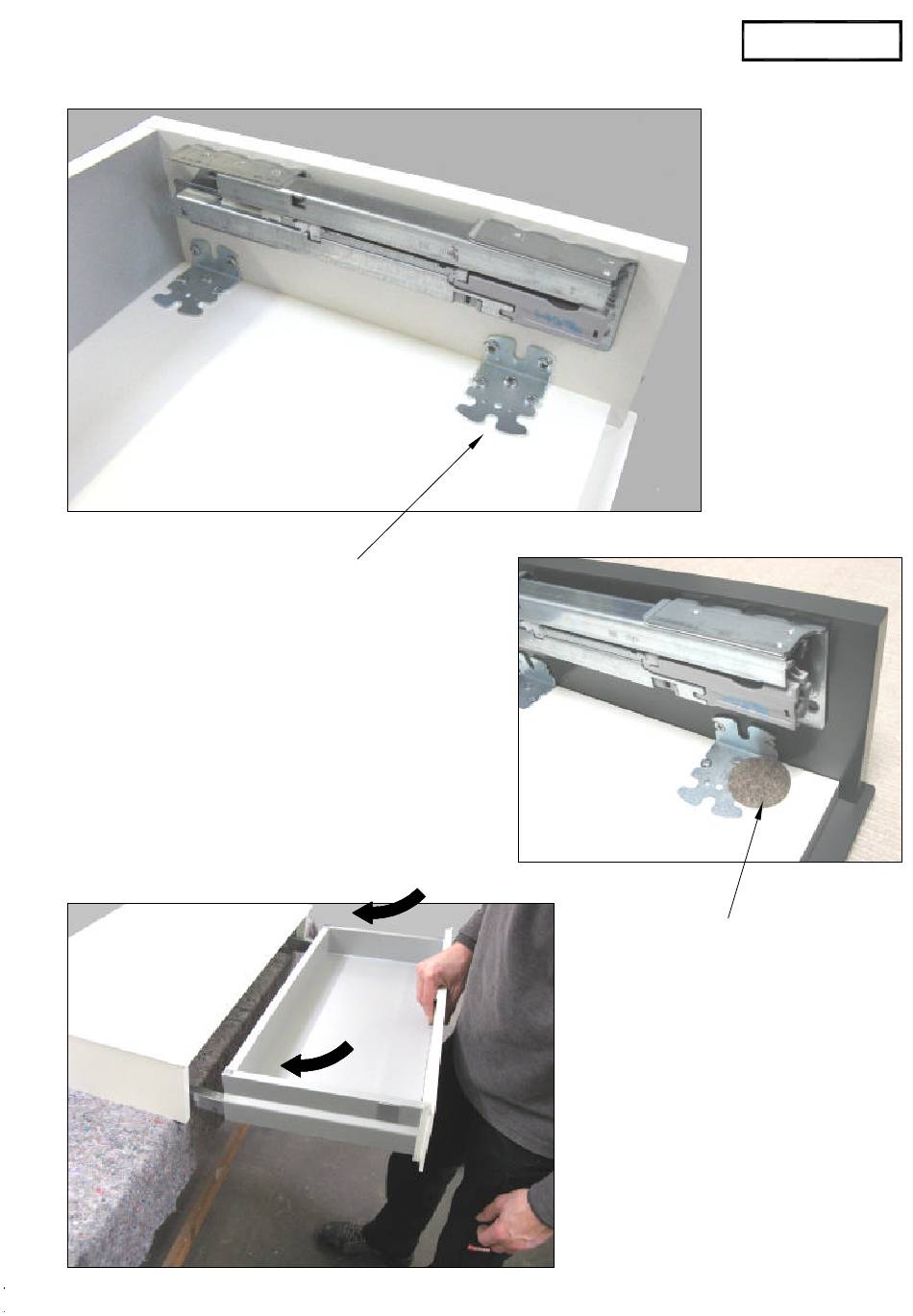

Montagereihenfolge:
1.) Oberboden gedreht auf eine saubere und ebene
Fläche legen
2.) Verbindungsbeschlag am Oberboden anschrauben
3.) Verbindungsbeschlag mit den Seiten verbinden
4.) Filzplättchen wie dargestellt aufkleben
5.) Schubkasten einsetzen
2.1.3
Hängekommode mit
Schubkasten (für Paneel)
.
6,3 x 13
2.1.1
2.1.2
Achtung!
Schubkasten so wie dargestellt
einsetzen.
Aufgrund des geringen Abstandes
zwischen der Zarge und dem
Oberboden besteht
Beschädigungsgefahr bei
unsachgemäßem Einsetzen!
- 11 -
interlübke
Filzplättchen Ø36 mm
