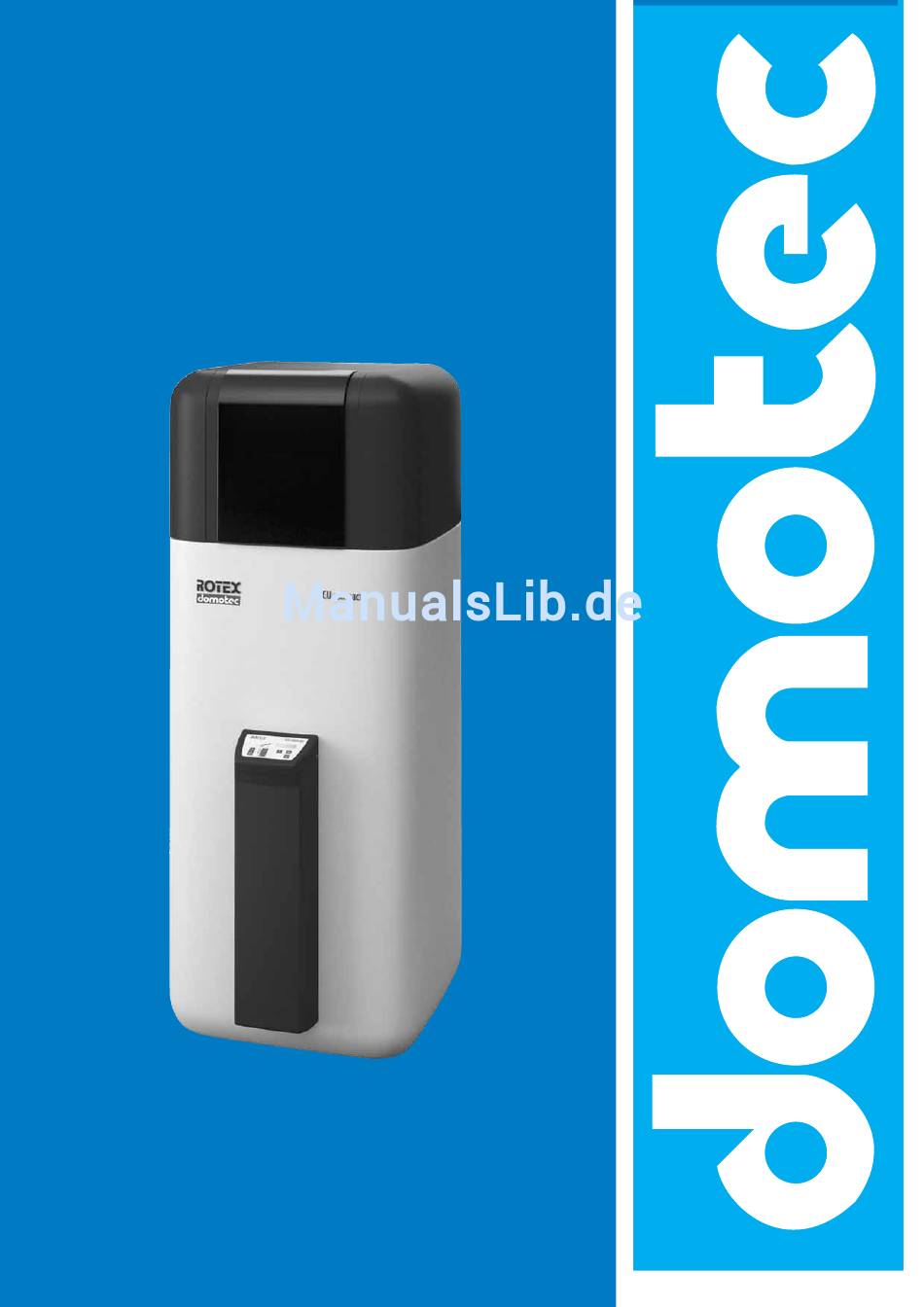

- Seite 1 10.2 10/2014 GasCompactUnit Gas-Brennwertkessel mit Solar-Schichtspeicher w ä r m s t e n s e m p f o h l e n...
-
Seite 2: Installationsvorschriften
10.2 Domotec-Rotex GasCompactUnit ■ Die neue Technologie ■ So heizt man heute: ■ Viel Leistung auf wenig Raum Domotec-Rotex GasCompactUnit Gas-Brennwertkessel und Warm- Bei der Planung und Konzeption Ihrer mit integrierter Solarenergienutzung. wasserspeicher in einem! Raumaufteilung ist eine der Hauptauf- –... - Seite 3 Domotec-Rotex GasCompactUnit Inhaltsverzeichnis Seite Installationsvorschriften Inhaltsverzeichnis Merkmale GasCompactUnit 5–15 kW / 5–24 kW / 5–33 kW Ausführungen GasCompactUnit 5–8 Zubehör 8–11 Masse und Gewichte GasCompactUnit 12–13 Schematischer Aufbau GasCompactUnit 14–15 Einbau- und Anschlussmasse 16–17 Beschrieb 18–19 Hydraulikschema GCU 20–21 Technische Daten 22–25...
- Seite 4 Durch die neuartige Konstruktion des Aluminiumkesselkörpers mit zentraler Brenn- kammer und deren spiralförmig angeordneter Nachschaltheizfläche erreichen die Gas- BrennwertUnits einen hervorragenden Wirkungsgrad. Die GasCompactUnit nutzt die Kraft der Sonne nicht nur zur Wassererwärmung, sondern unterstützt damit auch wirkungsvoll die Heizanlage.
- Seite 5 D = Drain-Back System / P = Druck System * Der Gasbrenner ist werkseitig auf die Gasart «Erdgas» eingestellt. Für Flüssiggas kann die Einstellschraube am Sicherheits-Gasregelblock umgestellt werden. * Solarnutzung lässt sich auch später nachrüsten! Solaranlage zu GasCompactUnit ab Seite 10.2–6. Zubehör zu GasCompactUnit Bezeichnung EDV-Nr.
- Seite 6 10.2 Domotec-Rotex GasCompactUnit Zubehör zu GasCompactUnit Bezeichnung EDV-Nr. DHE PT-PS Entmineralisierungseinheit für Heizungswasser 800043 5000 ALU mit pH-Stabilisator Harzinhalt 5,5 Liter, Kapazität 8500 °fH Härte, max. Durch- fluss 10 Liter/Min., Anschlussgewinde ¾", Rücknahme der Partone und Wiederverwertung des Harzes DHE PUR 500 Wasseraufbereitungspatrone für Heizungsanlagen...
- Seite 7 10.2 Domotec-Rotex GasCompactUnit Ausführung Bezeichnung EDV-Nr. Ausführung Drain-Back / Flachdach Solaranlage bestehend aus: kompakte Ladegruppe und Regelung am Speicher 20 m Verbindungsleitung (PEX-AL), inklusive Fühlerkabel, werkseitig isoliert Flachkollektoren zu je 2,35 m² Aperturfläche (horizontal) Montagezubehör für Aufdachmontage inklusive Dachdurchführung Thermostatmischer als Verbrühschutz...
- Seite 8 10.2 Domotec-Rotex GasCompactUnit Ausführung Bezeichnung EDV-Nr. Ausführung Druck-System / Flachdach Solaranlage bestehend aus: kompakte Ladegruppe und Regelung am Speicher 15 m Verbindungsleitung (Edelstahlwellrohr), inklusive Fühlerkabel, werkseitig isoliert Flachkollektoren zu je 2,35 m² Aperturfläche (vertikal) Montagezubehör für Flachdachmontage ohne Dachdurchführung Thermostatmischer als Verbrühschutz...
- Seite 9 10.2 Domotec-Rotex GasCompactUnit Ausführung Bezeichnung EDV-Nr. Zubehör Druck + Drain-Back System SOL AUS WD3 Ausführung Solaris für Welldach, für drei 800463 Kollektoren (Dachhalterungen für Welldach anstelle von Dachhaken SOL AUS WD4 Ausführung Solaris für Welldach, für vier 800465 Kollektoren (Dachhalterungen für Welldach...
- Seite 10 10.2 Domotec-Rotex GasCompactUnit Ausführung Bezeichnung EDV-Nr. Zubehör Druck + Drain-Back System DSO FIX-IS Indacheindeckung Schiefer Ergänzungspaket 800479 DSO SCSTR Thermostatregler 230 V 803241 mit Kapillarrohr-Temperaturfühler, Einstellbereich 35–85°C DHE 549 Dreiwege-Umschaltventil 1" AG 800035 mit Motorantrieb 230 V, Umschaltzeit 6 Sek.
- Seite 11 10.2 Domotec-Rotex GasCompactUnit Ausführung Bezeichnung EDV-Nr. Zubehör Druck System DSO CONCP20 Drucksolaranschluss-Set DN 20 803283 DSO CONXP20 Drucksolarleitungsverbinder DN 20 803284 DSO RCP Montagematerial Drucksolar 803268 DSO CONLCP Reihenverbinder Drucksolar 803289 DSO MAG S 12 Membranausdehnungsgefäss 12 Liter 803285 DSO MAG S 25 Membranausdehnungsgefäss 25 Liter...
- Seite 12 10.2 Domotec-Rotex GasCompactUnit ■ GCU 315 / 324 Leergewicht 86 kg ■ GCU 515 / 524 / 533 Leergewicht 124 kg SVGW Nr. 13-039-4 10.2-12 Telefon 062 787 87 87, Fax 0800 805 815...
- Seite 13 10.2 Domotec-Rotex GasCompactUnit ■ Sonnenkollektor H Gewicht 42 kg ■ Sonnenkollektor V Gewicht 42 kg SPF Kollektoren Nr. C1082/011-75924F 10.2-13 Telefon 062 787 87 87, Fax 0800 805 815...
- Seite 14 10.2 Domotec-Rotex GasCompactUnit Aufbau GCU GCU 300 Liter 1 Kaltwasseranschluss 1" AG Warmwasser 1" AG Speicherladung Vorlauf 1" AG Speicherladung Rücklauf 1" AG Heizung Vorlauf 1" AG Heizung Rücklauf 1" AG Solar Vorlauf 1" IG Entleeranschluss oder Solar Rücklauf Abgas 10 Zuluft 11 Fühlertauchhülse für Speichertemperatur-...
- Seite 15 10.2 Domotec-Rotex GasCompactUnit Aufbau GCU GCU 500 Liter 1 Kaltwasseranschluss 1" AG Warmwasseranschluss 1" AG Speicherladung Vorlauf 1" AG Speicherladung Rücklauf 1" AG Heizung Vorlauf 1" AG Heizung Rücklauf 1" AG Solar Vorlauf 1" IG Entleeranschluss oder Solar Rücklauf Abgas 10 Zuluft 11 Fühlertauchhülse für Speichertemperatur-...
- Seite 16 10.2 Domotec-Rotex GasCompactUnit Einbaumasse GCU 315 / 324 / 515 / 524 / 533 Seitenansicht Rückansicht Ansicht von oben Einbaumasse für Abgasanschluss nach hinten Seitenansicht Rückansicht Ansicht von oben Einbaumasse für Abgasanschluss zur Seite Mass GCU 3xx GCU 5xx 1404...
- Seite 17 10.2 Domotec-Rotex Brennwert Unit Anschlussmasse Heizung und Warmwasser GCU 300 Liter GCU 500 Liter 10.2-17 Telefon 062 787 87 87, Fax 0800 805 815...
- Seite 18 ■ Wasserhygienisch optimal. ■ Platzsparende, kompakte Bauweise – Platzbedarf nur 0,60 m ■ Solarenergienutzung zur Brauchwassererwärmung und Heizunungsunterstützung (Solarteil lässt sich nachrüsten – nur bei der GasCompactUnit ). ■ Aktiver Beitrag gegen Klimaveränderung und den Teibhauseffekt durch erhebliche Reduzierung des Co -Ausstosses.
- Seite 19 Für die Sonnenenergienutzung werden die Sonnenkollektoren Solaris eingesetzt. Au- sserdem werden eine Regelungs- und Pumpeneinheit sowie ein Anschluss-Set benötigt. Dabei wird das Speicherwasser der GasCompactUnit am tiefsten und kältesten Punkt des Speichers entnommen und direkt, d.h. ohne Wärmetauscher, in die Sonnenkollekto- ren befördert.
- Seite 20 10.2 Domotec-Rotex GasCompactUnit Hydraulikschema GasCompactUnit 300 Liter / Drain-Back System Hydraulikschema GasCompactUnit 500 Liter / Drain-Back System 10.2-20 Telefon 062 787 87 87, Fax 0800 805 815...
- Seite 21 10.2 Domotec-Rotex GasCompactUnit Legende zu Seite 20 Kaltwasserverteilnetz Warmwasserverteilnetz Heizung Vorlauf Heizung Rücklauf Mischerkreis Zirkulation Rückschlagklappe, Rückflussverhinderer Zirkulationsbremsen Solarkreis 3UV1 Dreiwege-Umschaltventil (Warmwasser/Heizung) 3UVDHW Dreiwege-Verteilventil (Warmwasser/Heizung) 3UVB Dreiwege-Mischventil (Heizung/Interner Kesselkreis) Überströmventil Drucksensor FlowGard – Solar Regulierventil mit Durchflussanzeige FlowSensor – Solar Durchfluss- und Vorlauftemperaturmessung FLS1 FlowSensor –...
- Seite 22 10.2 Domotec-Rotex GasCompactUnit Technische Daten Grunddaten GCU 3xx Parameter GCU 315 D / 315 P GCU 324 D / 324 P Speicherinhalt gesamt Liter Leergewicht Gesamtgewicht gefüllt Abmessungen (L x B x H) 592 x 615 x 1950 592 x 615 x 1950 Max.
- Seite 23 10.2 Domotec-Rotex GasCompactUnit Technische Daten Grunddaten GCU 5xx Parameter GCU 515 D+P GCU 524 D+P GCU 533 D+P Speicherinhalt gesamt Liter Leergewicht Gesamtgewicht gefüllt Abmessungen (L x B x H) 790 x 790 x 1950 790 x 790 x 1950 790 x 790 x 1950 Max.
- Seite 24 10.2 Domotec-Rotex GasCompactUnit Technische Daten Integrierter Gasbrenner Parameter GCU 315/515 GCU 324/524 GCU 533 Produkte-ID (CE-Nummer) CE-0085 CO 0180 Feuerungsautomat Elster QCM434-R1 Sicherheits-Gasregelblock Elster CE 510 Brenngebläse Typ 118 Brennergewicht Nennleistung P 6,5–15 6,5–24 6,5–33 Nennleistung Q 6,5–15,7 6,5–25,3 6,5–32,5 (30,0) -Klasse (nach EN 15502-1) 5 (<60 mg/kWh)
- Seite 25 10.2 Domotec-Rotex GasCompactUnit Durchflussmenge und Restförderhöhe ∆P Restförderhöhe Durchfluss Heizungsnetz Durchfluss Heizungsnetz Heizleistung Modulationsbereich Temperaturfühler Sensorwiderstand Temperaturfühler Temperatur Typ NTC Messtemperatur Bezeichnung ∆, t ∆, t in °C DHW, Sensorwiderstand in Ohm nach Norm, bzw. Herstellerangaben 98660 56250 33210 20240...
- Seite 26 10.2 Domotec-Rotex GasCompactUnit Länderspezifische Bezeichnung Bezeichnung Bezeichnung Nennleistung Domotec (CH) ROTEX (D) ) kW GCU 315 D GCU compact 315 6,5–15 GCU 324 D GCU compact 324 6,5–24 GCU 515 D GCU compact 515 6,5–15 GCU 524 D GCU compact 524 6,5–24...
