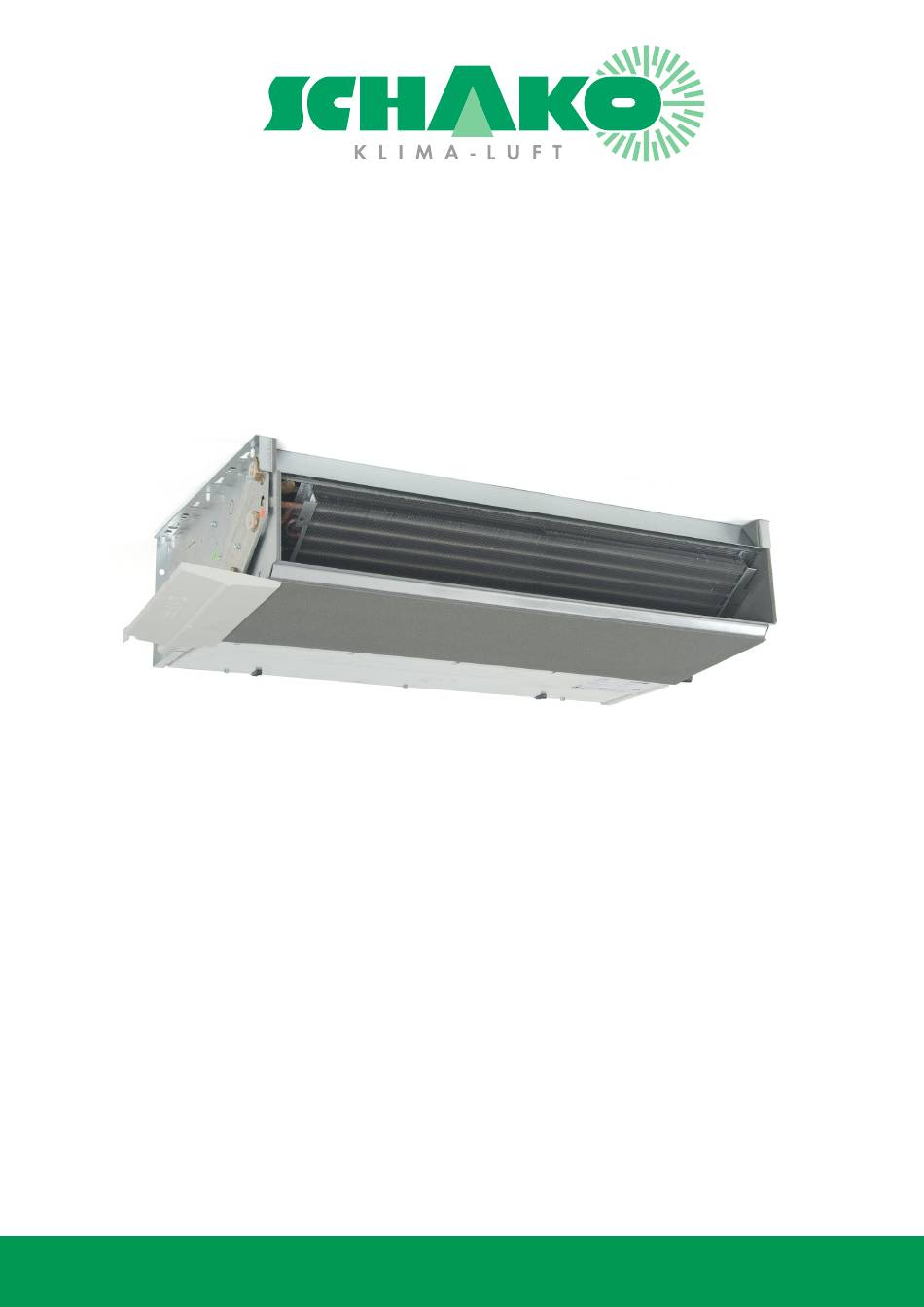

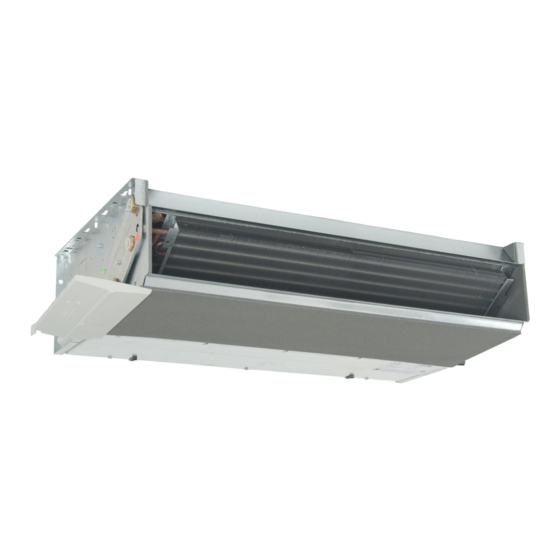

- Seite 1 Einbau, Montage und Wartung Aquaris Silent Ferdinand Schad KG Steigstraße 25-27 D-78600 Kolbingen Telefon 0 74 63 - 980 - 0 Telefax 0 74 63 - 980 - 200 info@schako.de www.schako.de...
-
Seite 2: Inhaltsverzeichnis
Einbau, Montage und Wartung Aquaris Silent Inhalt Sicherheitshinweise ..........................3 Allgemeine Hinweise .................................. 3 Garantie ............................3 Recycling ............................3 Allgemeine Hinweise ..........................3 Identifizierung des gelieferten Modells ............................3 Installation und Inbetriebnahme ....................... 5 Betriebsbedingungen ................................. 5 Materialentgegennahme ................................5 Transport, Anheben und Handhabung ............................ -
Seite 3: Sicherheitshinweise
Einbau, Montage und Wartung Aquaris Silent Sicherheitshinweise Gefahrenhinweis Sicherheitshinweis Vor der Installation und Inbetriebnahme des Gerätes lesen Sie dieses Handbuch vollständig durch. Beachten Sie dabei bitte Wichtige Information Recycling insbesondere die Vorschriften und Betriebsanweisungen mit den Gefahr- bzw. Hinweissymbolen. Ihre Nichtbeachtung kann Vorsicht elektrische Spannung sowohl zu Geräteschäden als auch zu leichten und schweren... - Seite 4 Einbau, Montage und Wartung Aquaris Silent Technische Daten max 385 380 530 520 750 730 835 810 1030 1010 1135 1110 1435 1395 1620 1560 1670 1625 1825 1770 mit 270 265 385 380 485 480 570 555 850 840 970 955 1040 1020 1275 1245 1145 1125 1350 1325...
-
Seite 5: Installation Und Inbetriebnahme
Einbau, Montage und Wartung Aquaris Silent Installation und Inbetriebnahme Sollten beim Gerät herstellungsbedingte Schäden Betriebsbedingungen auftreten, so wenden Sie sich bitte vor der Installa- Vor einer Installation bzw. Inbetriebnahme des Geräts sind tion an Ihren örtlichen Vertrieb. folgende Betriebsbedingungen zu beachten: - Kühl- bzw. -
Seite 6: Installationsort
Installationsort Bei jeglicher Form der horizontalen Installation wird das Gerät mit einer Neigung von 10-15 mm angebracht, um das Ablaufen Die Aquaris Silent-Geräte sind in horizontaler Ausführung (zum des Kondensatwassers zu gewährleisten. Einbau der Geräteeinheit in Zwischendecken und -böden bzw. -
Seite 7: Montage Und Verbindungen
Einbau, Montage und Wartung Aquaris Silent Vor der Erstellung von Elektro- bzw. Hydraulikan- schlüssen unterbrechen Sie die Stromversorgung. Das Nichtbeachten der vorgeschriebenen Gerä- teneigung kann zu schweren Schäden des Gerätes führen sowie ein Eindringen von Wasser in die Luftkanäle zur Folge haben. -
Seite 8: Hydraulikanschlüsse
Einbau, Montage und Wartung Aquaris Silent Hydraulikanschlüsse Elektroanschlüsse Je nach Kundenwunsch kann der Wasseranschluss an die Regis- Vor der Elektroinstallation ist zu gewährleisten, dass die Netz- ter sowohl links als auch rechts am Gerät erfolgen. Das Rohr zur spannung nominal 230 V, 50/60 Hz beträgt und dass diese ein- Flüssigkeitszufuhr wird unter dem Kollektor angebracht und der... - Seite 9 Einbau, Montage und Wartung Aquaris Silent BAUSEITS Verdrahtung Thermokontakt, Überlastschutz, Betriebs- und Störmeldung (Baureihe SP) Raum- Controller Weiß (*) Weiß (*) Blau max. Braun Gelb Blau Schwarz mittel Grau Braun Violet Grün min. Orange Gelb / Grün Weiß (*) = potentialfreier Thermokontakt als Überlastschutz für den Motor ist bauseits zu realisieren Verdrahtung Thermokontakt, Überlastschutz, Betriebs- und...
- Seite 10 Einbau, Montage und Wartung Aquaris Silent BAUSEITS Schaltplan (mit Thermokontakt) 1 Geschwindigkeitsschalter + 2 oder mehrere Gebläsekonvektoren (Baureihe SP) Geschwin- digkeits- schalter Weiß (*) Weiß (*) Blau max. Braun Gelb Schwarz mittel Grau Violet Grün min. Orange Gelb / Grün Weiß...
- Seite 11 Einbau, Montage und Wartung Aquaris Silent Schaltplan (mit Thermokontakt) BAUSEITS 1 Geschwindigkeitsschalter + 2 oder mehrere Gebläsekonvektoren (Baureihe EC) Raum- controller Gelb / Grün Braun Blau 10 V Blau Schwarz Gelb / Grün Braun Blau 10 V Blau Schwarz SCHAKO übernimmt keine Gewährleistung im Fall fehlerhafter Elektroanschlüsse bzw.
-
Seite 12: Anbringung Von Zubehör
Ventile geliefert werden, in diesem Fall sind die Anwei- sungen des Ventilherstellers zu befolgen. Kondensatpumpe Die Installation einer Kondensatpumpe ermöglicht die Ent- leerung des durch das Aquaris Silent erzeugten Kondensats, (1) Elektro-Anschlussschalter L = rot wenn der Wasserablauf höher als der Kondensatablauf liegt. - Seite 13 Einbau, Montage und Wartung Aquaris Silent Ventil-Kit Elektrisches Heizregister Das elektrische Register verfügt über einen Schutzmechanis- Gebläsekonvektor mus gegen Überhitzung. Die Montage weiterer Sicherheitsvor- richtungen ist nicht erforderlich. Schwarz 1. STUFE Schwarz Schwarz 2. STUFE (optional) Kondensatablauf Schwarz Der Ablauf des Kondensatwassers soll...
-
Seite 14: Montage Des Gehäuses
3. Ausschrauben und Entfernen der Stützfüße vom Aquaris-Silent. 4. Positionieren des Gehäuses und Befestigung mittels Befestigungshaken. 5. Befestigung des Gehäuses auf beide Seiten des Aquaris-Silent mittels Schrauben M6x60. Der Installateur ist für die korrekte Montage zuständig. Die M6x60 Schrauben werden nicht von SCHAKO geliefert. Z11/01- 14 Stand: 05.04.2013... -
Seite 15: Überprüfungen
Einbau, Montage und Wartung Aquaris Silent Überprüfungen Dabei sind folgende Anweisungen zu befolgen: Vor der Inbetriebnahme sind folgende Punkte zu überprüfen - Herausnehmen des Fil- bzw. zu gewährleisten: ters durch Umklappen - Der Luftstrom durch die Filter wird nicht durch Fremdkörper - Lösen... -
Seite 16: Register
Einbau, Montage und Wartung Aquaris Silent Zur Durchführung einer Filterauf- Sollen die Betriebsbedingungen des Ventilators bereitung oder zum Auswechseln verändert werden (Geschwindigkeit, Druck, Tem- desselben zur Durchführung einer peratur usw.), so befragen Sie bitte zunächst Ihren Filteraufbereitung oder zum Aus- örtlichen SCHAKO-Vertriebspartner, um zu ermit-... -
Seite 17: Ersatzteilliste
Einbau, Montage und Wartung Aquaris Silent Ersatzteilliste Z11/01 - 17 Stand: 05.04.2013 Konstruktionsänderungen vorbehalten. Rücknahme nicht möglich! - Seite 18 Einbau, Montage und Wartung Aquaris Silent Nº Artikel Modell Ref.- Nº Artikel Modell Ref.- SP 10/11 101969 Kondensatpumpe 102116 SP 20/21 101971 Montageplatte 102117 (alle) SP 30/31 101973 Winkel 90° 103893 SP 40/41 101975 Schlauch 103894 SP 50/51 101977 Ventil...
-
Seite 19: Störungsbehebung
Einbau, Montage und Wartung Aquaris Silent Störungsbehebung Problem Mögliche Ursache Lösung Keine Stromversorgung vorhanden Stellen Sie die Stromversorgung her Das Gerät funktioniert Fehlerstromschutzschalter wurde ausgelöst Bitte verständigen Sie den Kundendienst nicht Motor-Ventilator durch Fremdkörper zugesetzt Entfernen Sie Fremdkörper Motor-Ventilator funktioniert nicht Bitte verständigen Sie den Installateur... -
Seite 20: Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG [ZUR KENNZEICHNUNG] Konformitätserklärung FERDINAND SCHAD KG MIT FIRMENSITZ IN Steigstraße 25-27 78600 Kolbingen (DEUTSCHLAND) ERKLÄRT, DASS KONSTRUKTION UND HERSTELLUNG DES AQUARIS SILENT: Modell: SP-EC Typ: 10-51 Registertyp: 3 - 4 Position: HT - VT Ausführung: RR - LL Herstellungsjahr:...
