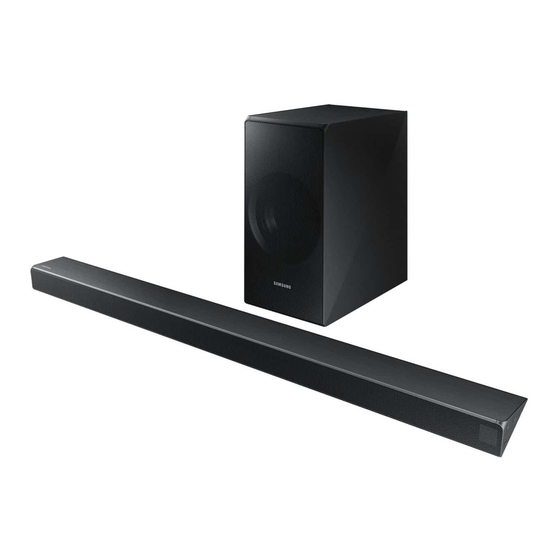

Samsung HW-N550 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Samsung Anleitungen
  4. Lautsprecher-Systeme
  5. HW-N550
  6. Bedienungsanleitung
Samsung HW-N550 Bedienungsanleitung

Samsung HW-N550 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HW-N550:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
FULL MANUAL
HW-N550
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at www.samsung.com/register

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung HW-N550

Inhaltszusammenfassung für Samsung HW-N550

  • Seite 1 FULL MANUAL HW-N550 Imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register...
  • Seite 1 FULL MANUAL HW-N550 Imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register...

  • Seite 2: Safety Information

    SAFETY INFORMATION SAFETY WARNINGS WARNING • To reduce the risk of fire or electric shock, do TO REDUCE THE RISK OF ELECTRIC SHOCK, DO not expose this appliance to rain or moisture. NOT REMOVE THE COVER (OR BACK). CAUTION NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE •...

  • Seite 2: Safety Information

    SAFETY INFORMATION SAFETY WARNINGS WARNING • To reduce the risk of fire or electric shock, do TO REDUCE THE RISK OF ELECTRIC SHOCK, DO not expose this appliance to rain or moisture. NOT REMOVE THE COVER (OR BACK). CAUTION NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE •...
  • Seite 3 It is for personal use only. Condensation You can access the FULL MANUAL on may occur if your product has been stored in Samsung’s on-line customer support centre by cold temperatures. If transporting the unit scanning the QR code. To see the manual on...
  • Seite 3 It is for personal use only. Condensation You can access the FULL MANUAL on may occur if your product has been stored in Samsung’s on-line customer support centre by cold temperatures. If transporting the unit scanning the QR code. To see the manual on...

  • Seite 4: Inhaltsverzeichnis

    CONTENTS Checking the Components Inserting Batteries before using the Remote Control (AA batteries X 2) ------------------------- Product Overview Front Panel / Right Side Panel of the Soundbar ------------------------- Bottom Panel of the Soundbar ------------------------- Connecting the Soundbar Connecting Electrical Power ------------------------- Connecting the Soundbar to the Subwoofer -------------------------...

  • Seite 4: Inhaltsverzeichnis

    CONTENTS Checking the Components Inserting Batteries before using the Remote Control (AA batteries X 2) ------------------------- Product Overview Front Panel / Right Side Panel of the Soundbar ------------------------- Bottom Panel of the Soundbar ------------------------- Connecting the Soundbar Connecting Electrical Power ------------------------- Connecting the Soundbar to the Subwoofer -------------------------...
  • Seite 5 Connecting a Mobile Device Connecting via Bluetooth ------------------------- Using the Samsung Audio Remote App ------------------------- – Installing the Samsung Audio Remote App ------------------------- – Launching the Samsung Audio Remote App ------------------------- Using the Remote Control How to Use the Remote Control...
  • Seite 5 Connecting a Mobile Device Connecting via Bluetooth ------------------------- Using the Samsung Audio Remote App ------------------------- – Installing the Samsung Audio Remote App ------------------------- – Launching the Samsung Audio Remote App ------------------------- Using the Remote Control How to Use the Remote Control...

  • Seite 6: Checking The Components

    5. • For Soundbar wall mounting components, see page 27. • To purchase additional components or optional cables, contact a Samsung Service Centre or Samsung Customer Care. • The appearance of the accessories may differ slightly from the illustrations above.

  • Seite 6: Checking The Components

    5. • For Soundbar wall mounting components, see page 27. • To purchase additional components or optional cables, contact a Samsung Service Centre or Samsung Customer Care. • The appearance of the accessories may differ slightly from the illustrations above.

  • Seite 7: Product Overview

    02 PRODUCT OVERVIEW Front Panel / Right Side Panel of the Soundbar Position the product so that the SAMSUNG logo is located on the top. Right Side of the Soundbar Display Displays the product’s status and current mode. +/- (Volume) Button Adjusts the volume.

  • Seite 7: Product Overview

    02 PRODUCT OVERVIEW Front Panel / Right Side Panel of the Soundbar Position the product so that the SAMSUNG logo is located on the top. Right Side of the Soundbar Display Displays the product’s status and current mode. +/- (Volume) Button Adjusts the volume.

  • Seite 8: Bottom Panel Of The Soundbar

    Bottom Panel of the Soundbar DIGITAL AUDIO IN (OPTICAL) HDMI IN HDMI IN USB (5V 0.5A) HDMI OUT (TV-ARC) HDMI OUT (TV-ARC) DC 24V AUX IN DC 24V HDMI IN DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI OUT (TV-ARC) AUX IN DIGITAL AUDIO IN (OPTICAL) Connect to the digital (optical) output of an external device.

  • Seite 8: Bottom Panel Of The Soundbar

    Bottom Panel of the Soundbar DIGITAL AUDIO IN (OPTICAL) HDMI IN HDMI IN USB (5V 0.5A) HDMI OUT (TV-ARC) HDMI OUT (TV-ARC) DC 24V AUX IN DC 24V HDMI IN DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI OUT (TV-ARC) AUX IN DIGITAL AUDIO IN (OPTICAL) Connect to the digital (optical) output of an external device.

  • Seite 9: Connecting The Soundbar

    03 CONNECTING THE SOUNDBAR Connecting Electrical Power Use the power components (1, 2, 3) to connect the Subwoofer and Soundbar to an electrical outlet in the following order: 1 Connect the power cord to the Subwoofer. 2 Connect the power output cable to the power adapter, and then to the Soundbar. 3 Connect the power cord to a wall socket.

  • Seite 9: Connecting The Soundbar

    03 CONNECTING THE SOUNDBAR Connecting Electrical Power Use the power components (1, 2, 3) to connect the Subwoofer and Soundbar to an electrical outlet in the following order: 1 Connect the power cord to the Subwoofer. 2 Connect the power output cable to the power adapter, and then to the Soundbar. 3 Connect the power cord to a wall socket.

  • Seite 10: Connecting The Soundbar To The Subwoofer

    Soundbar unit is connected properly. Connect again. See the instructions for Connection failed manual connection on page 7. Red and See the contact information for the Blinking Malfunction blue Samsung Service Centre in this manual. ENG - 6...

  • Seite 10: Connecting The Soundbar To The Subwoofer

    Soundbar unit is connected properly. Connect again. See the instructions for Connection failed manual connection on page 7. Red and See the contact information for the Blinking Malfunction blue Samsung Service Centre in this manual. ENG - 6...

  • Seite 11: Manually Connecting The Subwoofer If Automatic Connection Fails

    Manually connecting the Subwoofer if automatic connection fails Before performing the manual connection procedure below: • Check whether the power cables for the Soundbar and subwoofer are connected properly. • Make sure that the Soundbar is turned on. 1. Press and hold ID SET on the rear of the subwoofer for at least 5 seconds. •...

  • Seite 11: Manually Connecting The Subwoofer If Automatic Connection Fails

    Manually connecting the Subwoofer if automatic connection fails Before performing the manual connection procedure below: • Check whether the power cables for the Soundbar and subwoofer are connected properly. • Make sure that the Soundbar is turned on. 1. Press and hold ID SET on the rear of the subwoofer for at least 5 seconds. •...

  • Seite 12: Connecting The Swa-8500S To A Soundbar (Sold Separately)

    Wireless Receiver Module (Sold separately) location is clear of any obstructions. Connecting the SWA-8500S to a Soundbar (Sold Separately) Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit (SWA-8500S) to your Soundbar (Sold separately). 1. Connect the Wireless Receiver Module to 2 Surround Speakers.

  • Seite 12: Connecting The Swa-8500S To A Soundbar (Sold Separately)

    Wireless Receiver Module (Sold separately) location is clear of any obstructions. Connecting the SWA-8500S to a Soundbar (Sold Separately) Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit (SWA-8500S) to your Soundbar (Sold separately). 1. Connect the Wireless Receiver Module to 2 Surround Speakers.
  • Seite 13 2. Check the standby status of the Wireless Receiver Module after plugging it into an electrical outlet. • The LINK LED indicator (blue LED) on the Wireless Receiver Module blinks. If the LED does not blink, press the ID SET button on the back of the Wireless Receiver Module with a pen tip for 5~6 seconds until the LINK LED indicator blinks (in Blue).
  • Seite 13 2. Check the standby status of the Wireless Receiver Module after plugging it into an electrical outlet. • The LINK LED indicator (blue LED) on the Wireless Receiver Module blinks. If the LED does not blink, press the ID SET button on the back of the Wireless Receiver Module with a pen tip for 5~6 seconds until the LINK LED indicator blinks (in Blue).

  • Seite 14: Connecting To Your Tv

    04 CONNECTING TO YOUR TV Hear TV sound from your Soundbar through wired or wireless connections. • When the Soundbar is connected to selected Samsung TVs, the Soundbar can be controlled using the TV’s remote control. – This feature is supported by 2017 and later Samsung Smart TVs that support Bluetooth when you connect the Soundbar to the TV using an optical cable.

  • Seite 14: Connecting To Your Tv

    04 CONNECTING TO YOUR TV Hear TV sound from your Soundbar through wired or wireless connections. • When the Soundbar is connected to selected Samsung TVs, the Soundbar can be controlled using the TV’s remote control. – This feature is supported by 2017 and later Samsung Smart TVs that support Bluetooth when you connect the Soundbar to the TV using an optical cable.

  • Seite 15: Auto Power Link

    Auto Power Link Auto Power Link automatically turns on the Soundbar when the TV is turned on. 1. Connect the Soundbar and a TV with a digital optical cable. 2. Press the (Source) button on the right side panel or on the remote control, and then select “D.IN”.

  • Seite 15: Auto Power Link

    Auto Power Link Auto Power Link automatically turns on the Soundbar when the TV is turned on. 1. Connect the Soundbar and a TV with a digital optical cable. 2. Press the (Source) button on the right side panel or on the remote control, and then select “D.IN”.

  • Seite 16: Method 2. Connecting Wirelessly

    2. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.) 3. Select “[AV] Samsung Soundbar Nxxx N-Series” from the list on TV’s screen. An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV’s Bluetooth device list.

  • Seite 16: Method 2. Connecting Wirelessly

    2. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.) 3. Select “[AV] Samsung Soundbar Nxxx N-Series” from the list on TV’s screen. An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV’s Bluetooth device list.
  • Seite 17 If the device fails to connect • If a previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar Nxxx N-Series”) appears in the list, delete it. • Then repeat steps 1 through 3. NOTE • After you have connected the Soundbar to your TV the first time, use the “BT READY” mode to reconnect.
  • Seite 17 If the device fails to connect • If a previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar Nxxx N-Series”) appears in the list, delete it. • Then repeat steps 1 through 3. NOTE • After you have connected the Soundbar to your TV the first time, use the “BT READY” mode to reconnect.

  • Seite 18: Connecting An External Device

    05 CONNECTING AN EXTERNAL DEVICE Connect to an external device via a wired or wireless network to play the external device’s sound through the Soundbar. Connecting using an Optical or Analogue Audio (AUX) Cable Right Side of the Soundbar BD / DVD player / Set-top box / Game console DIGITAL AUDIO IN OPTICAL OUT...

  • Seite 18: Connecting An External Device

    05 CONNECTING AN EXTERNAL DEVICE Connect to an external device via a wired or wireless network to play the external device’s sound through the Soundbar. Connecting using an Optical or Analogue Audio (AUX) Cable Right Side of the Soundbar BD / DVD player / Set-top box / Game console DIGITAL AUDIO IN OPTICAL OUT...

  • Seite 19: Connecting Using An Hdmi Cable

    Connecting using an HDMI Cable Bottom of the Soundbar HDMI OUT HDMI IN External Device HDMI Cable (not supplied) HDMI OUT (TV-ARC) HDMI Cable HDMI IN (not supplied) (ARC) HDMI Right Side of the Soundbar 1. Connect an HDMI cable (not supplied) from the HDMI IN jack on the back of the product to the HDMI OUT jack on your digital device.

  • Seite 19: Connecting Using An Hdmi Cable

    Connecting using an HDMI Cable Bottom of the Soundbar HDMI OUT HDMI IN External Device HDMI Cable (not supplied) HDMI OUT (TV-ARC) HDMI Cable HDMI IN (not supplied) (ARC) HDMI Right Side of the Soundbar 1. Connect an HDMI cable (not supplied) from the HDMI IN jack on the back of the product to the HDMI OUT jack on your digital device.

  • Seite 20: Connecting A Usb Storage Device

    2.0 USB jack (Type A) on the other end to the micro USB jack on your Soundbar. • The Micro USB to USB adapter cable is sold separately. To purchase, contact a Samsung Service Centre or Samsung Customer Care.

  • Seite 20: Connecting A Usb Storage Device

    2.0 USB jack (Type A) on the other end to the micro USB jack on your Soundbar. • The Micro USB to USB adapter cable is sold separately. To purchase, contact a Samsung Service Centre or Samsung Customer Care.
  • Seite 21 File Format Type Compatibility list Extension Codec Sampling Rate Bitrate *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80kbps~320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80kbps~320kbps MPEG 2 Layer3 16KHz ~ 48KHz 80kbps~320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80kbps~320kbps *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz 56kbps~128kbps...
  • Seite 21 File Format Type Compatibility list Extension Codec Sampling Rate Bitrate *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80kbps~320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80kbps~320kbps MPEG 2 Layer3 16KHz ~ 48KHz 80kbps~320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80kbps~320kbps *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz 56kbps~128kbps...

  • Seite 22: Connecting A Mobile Device

    Soundbar for more than 5 seconds to display “BT PAIRING”. 2. On your device, select “[AV] Samsung Soundbar Nxxx N-Series” from the list that appears. • When the Soundbar is connected to the Bluetooth device, [Bluetooth Device Name] → “BT”...

  • Seite 22: Connecting A Mobile Device

    Soundbar for more than 5 seconds to display “BT PAIRING”. 2. On your device, select “[AV] Samsung Soundbar Nxxx N-Series” from the list that appears. • When the Soundbar is connected to the Bluetooth device, [Bluetooth Device Name] → “BT”...
  • Seite 23 • You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function. • Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Samsung Soundbar Nxxx N-Series” from the device’s scanned devices list will automatically change the Soundbar to “BT”...
  • Seite 23 • You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function. • Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Samsung Soundbar Nxxx N-Series” from the device’s scanned devices list will automatically change the Soundbar to “BT”...
  • Seite 24 Disconnecting the Bluetooth device from a Soundbar You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s user manual. • The Soundbar will be disconnected. • When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display “BT DISCONNECTED”...
  • Seite 24 Disconnecting the Bluetooth device from a Soundbar You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s user manual. • The Soundbar will be disconnected. • When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display “BT DISCONNECTED”...

  • Seite 25: Using The Samsung Audio Remote App

    Market search : Samsung Audio Remote Launching the Samsung Audio Remote App To launch and use the Samsung Audio Remote app, touch the Audio Remote icon on your smart device, and then follow the directions on the screen. Audio Remote •...

  • Seite 25: Using The Samsung Audio Remote App

    Market search : Samsung Audio Remote Launching the Samsung Audio Remote App To launch and use the Samsung Audio Remote app, touch the Audio Remote icon on your smart device, and then follow the directions on the screen. Audio Remote •...

  • Seite 26: Using The Remote Control

    08 USING THE REMOTE CONTROL How to Use the Remote Control Turns the Soundbar on and off. Power Press to select a source connected to the Soundbar. PAIR • BT PAIRING mode Source To turn on “BT PAIRING” mode, press and hold the (Source) button for more than 5 seconds.

  • Seite 26: Using The Remote Control

    08 USING THE REMOTE CONTROL How to Use the Remote Control Turns the Soundbar on and off. Power Press to select a source connected to the Soundbar. PAIR • BT PAIRING mode Source To turn on “BT PAIRING” mode, press and hold the (Source) button for more than 5 seconds.
  • Seite 27 Anynet+ and Auto Power Link are turned on and turned off by the Right and Left buttons respectively. – Anynet+ : If the Soundbar is connected to a Samsung TV through an HDMI cable, you can control your Soundbar with a Samsung TV remote control.
  • Seite 27 Anynet+ and Auto Power Link are turned on and turned off by the Right and Left buttons respectively. – Anynet+ : If the Soundbar is connected to a Samsung TV through an HDMI cable, you can control your Soundbar with a Samsung TV remote control.
  • Seite 28 • Volume restriction function Because it may damage hearing when the power is turned on at high volumes, it adjusts the volume to 20 when the set volume is higher than 20. – The default value for Volume restriction is off. The set volume is maintained even when the power is turned off.
  • Seite 28 • Volume restriction function Because it may damage hearing when the power is turned on at high volumes, it adjusts the volume to 20 when the set volume is higher than 20. – The default value for Volume restriction is off. The set volume is maintained even when the power is turned off.

  • Seite 29: Adjusting The Soundbar Volume With A Tv Remote Control

    The default mode for this function is – Each time you push the WOOFER button control by a Samsung TV remote. If your TV is not up and hold it for 5 seconds, the mode a Samsung TV, follow the directions below to switches in the following order: change the settings of this function.

  • Seite 29: Adjusting The Soundbar Volume With A Tv Remote Control

    The default mode for this function is – Each time you push the WOOFER button control by a Samsung TV remote. If your TV is not up and hold it for 5 seconds, the mode a Samsung TV, follow the directions below to switches in the following order: change the settings of this function.

  • Seite 30: Using The Hidden Buttons (Buttons With More Than One Function)

    2.0 ch 3.1 ch 5.1 ch SOUND MODE SURROUND 5.1 ch 3.1 ch 5.1 ch • Samsung Wireless Rear Speaker Kit can be purchased separately. To purchase a Kit, contact the vendor you purchased the Soundbar from. WOOFER ENG - 26...

  • Seite 30: Using The Hidden Buttons (Buttons With More Than One Function)

    2.0 ch 3.1 ch 5.1 ch SOUND MODE SURROUND 5.1 ch 3.1 ch 5.1 ch • Samsung Wireless Rear Speaker Kit can be purchased separately. To purchase a Kit, contact the vendor you purchased the Soundbar from. WOOFER ENG - 26...

  • Seite 31: Installing The Wall Mount

    09 INSTALLING THE Wallmount Components WALL MOUNT Installation Precautions Wall Mount Guide • Install on a vertical wall only. • Do not install in a place with high temperature or humidity. • Verify whether the wall is strong enough to Holder-Screw (2 EA) Screw (2 EA) support the product’s weight.

  • Seite 31: Installing The Wall Mount

    09 INSTALLING THE Wallmount Components WALL MOUNT Installation Precautions Wall Mount Guide • Install on a vertical wall only. • Do not install in a place with high temperature or humidity. • Verify whether the wall is strong enough to Holder-Screw (2 EA) Screw (2 EA) support the product’s weight.
  • Seite 32 2. Align the Wall Mount Guide’s Centre Line 5. Push a screw (not supplied) through each with the centre of your TV (if you are Holder-Screw, and then screw each screw mounting the Soundbar below your TV), and firmly into a support screw hole. then fix the Wall Mount Guide to the wall using tape.
  • Seite 32 2. Align the Wall Mount Guide’s Centre Line 5. Push a screw (not supplied) through each with the centre of your TV (if you are Holder-Screw, and then screw each screw mounting the Soundbar below your TV), and firmly into a support screw hole. then fix the Wall Mount Guide to the wall using tape.

  • Seite 33: Software-Update

    USB device with the Holder-Screws. firmware update stored on it to the USB port on your Soundbar. For more information about how to download update files, go to the Samsung Electronics website at www.samsung.comSupport. Then, enter or select the model number of your Soundbar, select the Software &...

  • Seite 34: Updating Procedure

    2. Follow the steps below to download the device. product software: • Do not disconnect the power or remove Go to the Samsung website at the USB device while updates are being (samsung.com) search for the model name applied. The main unit will turn off ...
  • Seite 35 11 TROUBLESHOOTING Before seeking assistance, check the following. The unit will not turn on. Is the power cord plugged into the outlet? ; Connect the power plug to the outlet. A function does not work when the button is pressed. Is there static electricity in the air? ;...
  • Seite 36 12 LICENCE 13 OPEN SOURCE LICENCE NOTICE To send inquiries and requests regarding open sources, contact Samsung via Email Manufactured under license from Dolby (oss.request@samsung.com). Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby 14 IMPORTANT Laboratories.

  • Seite 37: Specifications And Guide

    Press and hold the SOUND MODE button for Bluetooth more than 5 seconds to turn off Bluetooth Power Port deactivation method function. NOTES • Samsung Electronics Co., Ltd reserves the right to change the specifications without notice. • Weight and dimensions are approximate. ENG - 33...
  • Seite 38 • Hereby, Samsung Electronics, declares that this equipment is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: http://www.samsung.com go to Support > Search Product Support and enter the model name.

  • Seite 39: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN HINWEISE ZUR SICHERHEIT WARNUNG • Setzen Sie das Gerät nicht Nässe oder ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF Feuchtigkeit aus, um die Gefahr eines DIESES GERÄT NICHT GEÖFFNET WERDEN. Brandes bzw. eines elektrischen Schlags zu ES ENTHÄLT KEINE BAUTEILE, DIE VOM vermeiden.
  • Seite 40 Sie können auf die VOLLSTÄNDIGES Fehlfunktionen des Geräts von der HANDBUCH im Online-Kundendienstcenter Stromversorgung. Ihr Produkt ist nicht für von Samsung durch Scannen des QR-Codes den gewerblichen Einsatz vorgesehen. zugreifen. Um die Gebrauchsanweisung auf Verwenden Sie dieses Produkt nur für den Ihrem PC oder Mobilgerät anzusehen, laden...
  • Seite 41 INHALT Überprüfen der Komponenten Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- Produktübersicht Vorderseite / rechte Seite der Soundbar ------------------------- Unterseite der Soundbar ------------------------- Anschliessen der Soundbar Stromanschluss ------------------------- Verbinden der Soundbar mit dem Subwoofer ------------------------- –...

  • Seite 42: Installieren Der Wandhalterung

    Anschliessen eines Mobilgeräts Anschließen per Bluetooth ------------------------- Samsung Audio Remote App verwenden ------------------------- – Installieren der Samsung Audio Remote App ------------------------- – Starten der Samsung Audio Remote App ------------------------- Verwenden der Fernbedienung So verwenden Sie die Fernbedienung ------------------------- Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung...

  • Seite 43: Überprüfen Der Komponenten

    • Siehe Seite 27 zu den Wandhalterungskomponenten. • Wenden Sie sich für den Kauf zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung. • Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen. Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) Schieben Sie den Batteriedeckel in Pfeilrichtung, bis er vollständig entfernt ist.

  • Seite 44: Produktübersicht

    02 PRODUKTÜBERSICHT Vorderseite / rechte Seite der Soundbar Positionieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite befindet. Rechte Seite der Soundbar Anzeige Zeigt den Status und den aktuellen Modus des Produkts an. +/- (Lautstärke)-Taste Stellt die Lautstärke ein.

  • Seite 45: Unterseite Der Soundbar

    Unterseite der Soundbar DIGITAL AUDIO IN (OPTICAL) HDMI IN HDMI IN USB (5V 0.5A) HDMI OUT (TV-ARC) HDMI OUT (TV-ARC) DC 24V AUX IN DC 24V HDMI IN DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI OUT (TV-ARC) AUX IN DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.

  • Seite 46: Anschliessen Der Soundbar

    03 ANSCHLIESSEN DER SOUNDBAR Stromanschluss Verwenden Sie die Stromkomponenten (1, 2, 3), um den Subwoofer und die Soundbar in der folgenden Reihenfolge an die Stromversorgung anzuschließen: 1 Schließen Sie das Stromkabel an den Subwoofer an. 2 Schließen Sie das Stromausgangskabel an das Netzteil und danach an die Soundbar an. 3 Schließen Sie das Stromkabel an die Steckdose an.

  • Seite 47: Verbinden Der Soundbar Mit Dem Subwoofer

    Prüfen Sie, ob das Stromkabel richtig am ausgeschaltetem Soundbar-Hauptgerät angeschlossen ist. Soundbar-Hauptgerät) Verbindung Erneut verbinden. Siehe die Anweisungen zur fehlgeschlagen manuellen Verbindung auf Seite 7. Rot und Siehe die Kontaktinformationen für das Blinkend Fehlfunktion blau Samsung Servicezentrum in dem Handbuch. DEU - 6...

  • Seite 48: Manuelles Verbinden Des Subwoofers Bei Fehlschlagen Der Automatischen Verbindung

    Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung Vor dem Ausführen der folgenden Verbindungsschritte: • Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofers richtig angeschlossen sind. • Stellen Sie sicher, dass die Soundbar eingeschaltet ist. 1. Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt. •...

  • Seite 49: Vorsichtsmassnahmen

    Verbinden des SWA-8500S mit einer Soundbar (separat erhältlich) Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das Drahtlose Rücklautsprecherkit (SWA-8500S) von Samsung an Ihre Soundbar anschließen (separat erhältlich). 1. Verbinden Sie das drahtlose Empfangsmodul an 2 Surround-Lautsprecher. – Die Lautsprecherkabel sind farbcodiert.
  • Seite 50 2. Überprüfen Sie den Standby-Status des drahtlosen Empfangsmoduls, nachdem es an eine Steckdose angeschlossen worden ist. • Die LINK LED-Anzeige (blaue LED-Lampe) auf dem drahtlosen Empfängermodul blinkt. Wenn die LED nicht blinkt, halten Sie die Taste ID SET auf der Rückseite des drahtlosen Rücklautsprecherkits mit einer Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LED- Verbindungsanzeige LINK auf dem drahtlosen Rücklautsprecherkit blinkt (blau).

  • Seite 51: Anschluss An Ihr Fernsehgerät

    04 ANSCHLUSS AN IHR FERNSEHGERÄT Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar. • Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden. – Diese Funktion wird durch Samsung Smart-Fernsehermodelle von 2017 und später unterstützt, die Bluetooth unterstützen, wenn Sie die Soundbar mit einem optischen Kabel mit dem...

  • Seite 52: Einen Fernseher Über Ein Hdmi-Kabel Verbinden

    Auto Power Link Auto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird. 1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher. 2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie dann den Modus „D.IN“.

  • Seite 53: Verbindung Eines Fernsehers Per Bluetooth

    2. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.) 3. Wählen Sie „[AV] Samsung Soundbar Nxxx N-Series“ aus der Liste auf dem Bildschirm des Fernseher aus. Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt.
  • Seite 54 Falls das Gerät nicht verbunden werden kann • Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Nxxx N-Series“) in der Liste erscheint, löschen Sie sie. • Wiederholen Sie dann die Schritte 1 bis 3. HINWEIS • Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Fernseher verbunden haben, verwenden Sie den Modus „BT READY“...

  • Seite 55: Verbindung Mit Einem Optischen Oder Analogen Audio (Aux)-Kabel

    05 VERBINDUNG MIT EINEM EXTERNEN GERAT HERSTELLEN Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugeben. Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel Rechte Seite der Soundbar BD / DVD-Player / Set-Top-Box / Spielkonsole DIGITAL AUDIO IN...

  • Seite 56: Über Ein Hdmi-Kabel Verbinden

    Über ein HDMI-Kabel verbinden Unterseite der Soundbar HDMI OUT HDMI IN Externes Gerät HDMI-Kabel (nicht mitgeliefert) HDMI OUT (TV-ARC) HDMI-Kabel HDMI IN (nicht mitgeliefert) (ARC) HDMI Rechte Seite der Soundbar 1. Verbinden Sie den Anschluss HDMI IN auf der Rückseite des Geräts über ein HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI OUT Ihres Digitalgeräts.

  • Seite 57: Verbinden Eines Usb Speichergeräts

    Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB- Anschluss Ihrer Soundbar. • Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung. 2. Verbinden Sie das USB-Gerät mit der Buchse des Adapterkabels. 3. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie...
  • Seite 58 Kompatibilitätsliste Verlängerung Codec Samplingrate Bitrate *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz...

  • Seite 59: Anschliessen Eines Mobilgeräts

    3. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus. Falls das Gerät nicht verbunden werden kann • Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Nxxx N-Series“) in der Liste erscheint, löschen Sie sie.

  • Seite 60: Bluetooth Power Ein (Sound Mode)

    HF (Hands Free) Funktion unterstützen. • Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar Nxxx N-Series“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.

  • Seite 61: Das Bluetooth-Gerät Von Der Soundbar Trennen

    Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts. • Verbindung zum Soundbar wird getrennt. • Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an.

  • Seite 62: Samsung Audio Remote App Verwenden

    Samsung Audio Remote App verwenden Installieren der Samsung Audio Remote App Um die Soundbar mit Ihrem Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter. Im Play Store suchen nach : Samsung Audio Remote...

  • Seite 63: Verwenden Der Fernbedienung

    08 VERWENDEN DER FERNBEDIENUNG So verwenden Sie die Fernbedienung Schaltet die Soundbar ein und aus. Strom Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen. PAIR • BT PAIRING-Modus Quelle Zum Einschalten des „BT PAIRING“-Modus drücken und halten Sie die Taste (Quelle) länger als 5 Sekunden lang gedrückt.
  • Seite 64 Anynet+ und Auto Power Link werden jeweils durch die Taste Rechts und Links ein- und ausgeschaltet. – Anynet+ : Wenn die Soundbar über ein HDMI-Kabel an einen Samsung Fernseher angeschlossen ist, können Sie die Soundbar mit einer Samsung TV-Fernbedienung steuern. Halten Sie die Taste Rechts 5 Sekunden lang gedrückt, um Anynet+ ON- und OFF.
  • Seite 65 • Lautstärkebeschränkungsfunktion Weil Hörschäden entstehen können, wenn bei zu hoher Lautstärke eingeschaltet ist, wird die Lautstärke auf 20 angepasst, wenn die eingestellte Lautstärke höher als 20 ist. – Der Standardwert für die Lautstärkebeschränkung ist deaktiviert. Die eingestellte Lautstärke wird beibehalten, auch im ausgeschalteten Zustand. –...

  • Seite 66: Anpassen Der Soundbar-Lautstärke Mit Einer Tv-Fernbedienung

    (Steuerung über eine mit einer TV-Fernbedienung Samsung-TV-Fernbedienung), drücken Sie die Taste WOOFER nach oben und halten Sie sie Bei einem Samsung TV kann die Lautstärke für 5 Sekunden wiederholt gedrückt, bis „SAMSUNG-TV REMOTE“in der Anzeige der Soundbar mit der IR-Fernbedienung, die erscheint.

  • Seite 67: Ausgabe-Spezifikationen Für Die Unterschiedlichen Sound-Effektmodi

    5.1 Kanal SOUND MODE SURROUND 5.1 Kanal 3.1 Kanal 5.1 Kanal • Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben. WOOFER DEU - 26...

  • Seite 68: Komponenten Für Die Anbringung An Der Wand

    09 INSTALLIEREN DER Komponenten für die Anbringung an der Wand WANDHALTERUNG Vorsichtsmaßnahmen für die Installation Montagehilfe für die Wandhalterung • Installieren Sie nur an einer vertikalen Wand. • Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit. • Überprüfen Sie, ob die Wand stark genug ist, Aufhängungsschraube Schraube (2 Stck.) um das Gewicht des Produkts zu tragen.
  • Seite 69 2. Richten Sie die Mittellinie der Montagehilfe 5. Stecken Sie eine Schraube (nicht enthalten) für die Wandhalterung auf die Mitte des durch jede Aufhängungsschraube und Fernsehers aus (wenn Sie die Soundbar unter drehen Sie dann jede Schraube in einem dem Fernseher montieren) und befestigen Aufhängungsschraubenloch.
  • Seite 70 Wandhalterung sicher auf den Herunterladen der Aktualisierungsdateien finden Aufhängungsschraube ruhen. Sie auf der Samsung Electronics Webseite unter (www.samsung.com → Support). Geben Sie dann das Modell Ihrer Soundbar ein oder wählen Sie es aus, wählen Sie Software & Anwendungen und dann Downloads.
  • Seite 71 Produktsoftware die unter beschriebenen Audiodateien auf dem Speichergerät Schritte: Gehen Sie auf die Samsung-Website gespeichert sind. unter (samsung.com)  suchen Sie nach dem • Unterbrechen Sie während des Modellnamen - wählen Sie die Option Aktualisierungsprozesses nicht die Kundendienst (Änderung der Bezeichnung...
  • Seite 72 11 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Das Gerät wird nicht eingeschaltet. Ist das Stromkabel an die Steckdose angeschlossen? ; Schließen Sie den Netzstecker an die Steckdose an. Eine Funktion funktioniert nicht, wenn die Taste gedrückt wird. Gibt es statische Elektrizität in der Luft? ;...

  • Seite 73: Wichtige Hinweise Zum Kundendienst

    Wenn Sie Fragen bezüglich des Themas Open Laboratories. Dolby, Dolby Audio, Pro Logic, Source haben, wenden Sie sich bitte per E-Mail and the double-D symbol are trademarks of unter der Adresse an Samsung Dolby Laboratories. (oss.request@samsung.com). 14 WICHTIGE For DTS patents, see http://patents.dts.com.

  • Seite 74: Spezifikationen Und Leitfaden

    Halten Sie die Taste SOUND MODE für Bluetooth mindestens 5 Sekunden gedrückt, um die Anschlussdeaktivierungsmethode Bluetooth Power-Funktion auszuschalten. HINWEISE • Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. • Gewicht und Abmessungen können von den Angaben abweichen. DEU - 33...
  • Seite 75 Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Für Informationen über die Umweltverpflichtungen und produktspezifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html DEU - 34...

  • Seite 76: Informations Relatives À La Sécurité

    INFORMATIONS RELATIVES À LA SÉCURITÉ AVERTISSEMENTS AVERTISSEMENT • Afin de diminuer les risques d’incendie ou de POUR ÉVITER LES RISQUES DE CHOC choc électrique, n’exposez pas cet appareil à ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. la pluie ou à l’ humidité. L’APPAREIL NE CONTIENT PAS DE PIÈCES ATTENTION RÉPARABLES PAR L’UTILISATEUR ;...
  • Seite 77 Votre produit n’est pas prévu pour un usage sur le centre d’assistance clientèle en ligne de industriel. Ce produit ne peut être utilisé qu’à Samsung ou en scannant le code QR. Pour des fins personnelles. Une condensation consulter le manuel sur votre PC ou appareil peut se former si le produit ou un disque a mobile, téléchargez-le au format document...
  • Seite 78 SOMMAIRE Contrôle des Composants Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) ------------------------- Présentation du Produit Panneau avant / Panneau côté droit de la Soundbar ------------------------- Panneau inférieur de la Soundbar ------------------------- Connexion de la Soundbar Connexion de l’alimentation électrique ------------------------- Connexion de la Soundbar au Caisson de basse...

  • Seite 79: Remarque Importante À Propos Du Service

    Connexion à un Appareil Mobile Connexion via Bluetooth ------------------------- Utilisation de l’application Samsung Audio Remote ------------------------- – Installation de l’application Samsung Audio Remote ------------------------- – Lancement de l’application Samsung Audio Remote ------------------------- Utilisation de la télécommande Comment utiliser la télécommande ------------------------- Réglage du volume de la Soundbar avec une télécommande de téléviseur...

  • Seite 80: Contrôle Des Composants

    • Pour les composants de fixation murale de la Soundbar, consultez la page 27. • Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung. • L’aspect des accessoires peut légèrement différer des illustrations ci-dessus.

  • Seite 81: Présentation Du Produit

    02 PRÉSENTATION DU PRODUIT Panneau avant / Panneau côté droit de la Soundbar Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. Côté droit de la Soundbar Affichage Affiche l'état et le mode actuel du produit.

  • Seite 82: Panneau Inférieur De La Soundbar

    Panneau inférieur de la Soundbar DIGITAL AUDIO IN (OPTICAL) HDMI IN HDMI IN USB (5V 0.5A) HDMI OUT (TV-ARC) HDMI OUT (TV-ARC) DC 24V AUX IN DC 24V HDMI IN DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI OUT (TV-ARC) AUX IN DIGITAL AUDIO IN (OPTICAL) Permet de connecter la sortie numérique (optique) d'un appareil externe.

  • Seite 83: Connexion De La Soundbar

    03 CONNEXION DE LA SOUNDBAR Connexion de l’alimentation électrique Utilisez les composants d’alimentation (1, 2, 3) pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l’ordre suivant : 1 Connectez le cordon d’alimentation au Caisson de basse. 2 Branchez le câble de sortie d’alimentation sur l’adaptateur secteur, puis à...

  • Seite 84: Connexion Automatique Entre Le Caisson De Basse Et La Soundbar

    Rouge Activé Reconnectez. Reportez-vous aux Échec de la connexion instructions sur la connexion manuelle à la page 7. Reportez-vous aux informations de Rouge et Clignotement Dysfonctionnement contact du Centre de service Samsung bleu dans le manuel. FRA - 6...

  • Seite 85: Connexion Manuelle Du Caisson De Basse Si La Connexion Automatique Échoue

    Connexion manuelle du Caisson de basse si la connexion automatique échoue Avant d’effectuer la procédure de connexion manuelle ci-dessous : • Vérifiez que les câbles d’alimentation pour la Soundbar et le Caisson de basse sont connectés correctement. • Assurez-vous que la Soundbar est allumée. 1.

  • Seite 86: Connexion Du Swa-8500S À Une Soundbar (Vendue Séparément)

    Connexion du SWA-8500S à une Soundbar (Vendue séparément) Passez au vrai son surround sans fil en connectant votre kit d’enceintes arrière sans fil Samsung (SWA-8500S) à votre Soundbar (Vendue séparément). 1. Connectez le module de réception sans fil à 2 enceintes surround.
  • Seite 87 2. Vérifiez l’état de veille du module de réception sans fil après l’avoir branché à une prise électrique. • Le voyant LED LINK (LED bleue) situé sur le module de réception sans fil clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans fil avec la pointe d’un stylo pendant 5 à...

  • Seite 88: Connexion À Votre Téléviseur

    • Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. – Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à...
  • Seite 89 Auto Power Link Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension. 1. Raccordez la Soundbar au téléviseur à l’aide d’un câble optique numérique. 2. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «D.IN».

  • Seite 90: Connexion À Un Téléviseur Via Bluetooth

    2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au manuel du téléviseur.) 3. Sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste sur l’écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur.
  • Seite 91 Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx N-Series» apparaît dans la liste, supprimez-la. • Ensuite, répétez les étapes 1 à 3. REMARQUE • Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY»...

  • Seite 92: Connexion À Un Appareil Externe

    05 CONNEXION À UN APPAREIL EXTERNE Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l’appareil externe via la Soundbar. Connexion à l’aide d’un câble audio Optique ou Analogique (AUX) Côté droit de la Soundbar Lecteur BD/DVD / Boîtier décodeur / Console de jeu DIGITAL AUDIO IN...

  • Seite 93: Connexion À L'aide D'un Câble Hdmi

    Connexion à l’aide d’un câble HDMI Partie inférieure de la Soundbar HDMI OUT HDMI IN Appareil externe Câble HDMI (non fourni) HDMI OUT (TV-ARC) Câble HDMI HDMI IN (non fourni) (ARC) HDMI Côté droit de la Soundbar 1. Raccordez un câble HDMI (non fourni) de la prise HDMI IN au dos du produit à la prise HDMI OUT de votre appareil numérique.

  • Seite 94: Stockage Usb

    Micro USB de la Soundbar. • Le câble adaptateur Micro USB à USB est vendu séparément. Pour l’achat, contactez un Centre de service Samsung ou le Service client de Samsung. 2. Raccordez votre périphérique USB à l’extrémité femelle du câble adaptateur.
  • Seite 95 Liste de compatibilités Extension Codec Débit d'échantillonnage Débit binaire *.mp3 MPEG 1 Layer2 16 ~ 48 KHz 80 ~ 320 kbps MPEG 1 Layer3 16 ~ 48 KHz 80 ~ 320 kbps MPEG 2 Layer3 16 ~ 48 KHz 80 ~ 320 kbps MPEG 2.5 Layer3 16 ~ 48 KHz 80 ~ 320 kbps...

  • Seite 96: Connexion À Un Appareil Mobile

    3. Lisez des fichiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar. Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx N-Series» apparaît dans la liste, supprimez-la.
  • Seite 97 • Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free). • Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar Nxxx N-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».
  • Seite 98 Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique. • Le système Soundbar sera déconnecté. • Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED»...

  • Seite 99: Utilisation De L'application Samsung Audio Remote

    Google Play. Recherchez : Samsung Audio Remote Lancement de l’application Samsung Audio Remote Pour lancer et utiliser l’application Samsung Audio Remote, appuyez sur l’icône Audio Remote sur votre téléphone, puis suivez les instructions affichées à l’écran. Audio Remote •...

  • Seite 100: Utilisation De La Télécommande

    08 UTILISATION DE LA TÉLÉCOMMANDE Comment utiliser la télécommande Allume et éteint la Soundbar. Alimentation Appuyez pour sélectionner une source connectée à la Soundbar. PAIR • Mode BT PAIRING Source Pour activer le mode «BT PAIRING», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes. Appuyez sur la touche (Coupure de son) pour couper le son.
  • Seite 101 Les fonctions Anynet+ et Auto Power Link sont activées et désactivées respectivement par les touches Droite et Gauche. – Anynet+ : Si la Soundbar est connectée à un téléviseur Samsung via un câble HDMI, vous pouvez contrôler votre Soundbar avec une télécommande de téléviseur Samsung.
  • Seite 102 • Fonction de restriction du volume Votre audition pouvant être endommagée lorsque la connexion est à un volume élevé, cette fonction ajuste le volume à 20 lorsque le volume réglé est supérieur à 20. – La valeur par défaut de la restriction du volume est désactivée. Le volume réglé est conservé...

  • Seite 103: Réglage Du Volume De La Soundbar Avec Une Télécommande De Téléviseur

    SAMSUNG-TV REMOTE Utilisez d’abord le menu du téléviseur pour régler le 5 Sec son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d’informations, reportez-vous au manuel d’utilisateur –...

  • Seite 104: Utilisation Des Touches Dissimulées (Touches Avec Plus D'une Fonction)

    5.1 canaux SOUND MODE SURROUND 5.1 canaux 3.1 canaux 5.1 canaux • Le kit d’enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar. WOOFER FRA - 26...

  • Seite 105: Installation Du Support Mural

    09 INSTALLATION Composants de fixation au mur DU SUPPORT MURAL Guide de fixation murale Précautions d’installation • Installez sur un mur vertical uniquement. • N’installez pas dans un endroit à température Vis de fixation Vis (2 pièces) élevée ou humide. (2 pièces) • Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit.
  • Seite 106 2. Alignez la Ligne centrale du Guide de 5. Enfoncez une vis (non fournie) dans chaque fixation murale avec le centre de votre Vis de fixation, puis vissez fermement téléviseur (si vous fixez la Soundbar sous chaque vis dans un trou pour vis portante. votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.
  • Seite 107 7. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en LOGICIEL accrochant les Supports de fixation murale sur les Vis de fixation sur le mur. Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement. Port USB DC 24V...

  • Seite 108: Procédure De Mise À Jour

    : • N’éteignez pas l’appareil et ne retirez pas Rendez-vous sur le site Web Samsung sur le périphérique USB lorsque les mises à (samsung.com)  recherchez le nom du jour sont en train d’être appliquées.
  • Seite 109 11 DÉPANNAGE Avant de contacter l’assistance, veuillez lire ce qui suit. L’unité ne s’allume pas. Le cordon d’alimentation est-il branché dans la prise murale? ; Branchez la fiche secteur sur la prise. Une fonction ne répond pas lorsque la touche est enfoncée. De l’électricité statique est-elle présente dans l’air? ; Débranchez la fiche secteur et rebranchez-la. Des distorsions sonores se font entendre en mode BT.
  • Seite 110 12 LICENCE 13 AVIS DE LICENCE LIBRE Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à Manufactured under license from Dolby l’adresse (oss.request@samsung.com). Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of 14 REMARQUE Dolby Laboratories.

  • Seite 111: Spécifications Et Guide

    SOUND MODE pendant plus de 5 secondes pour Méthode de désactivation du port désactiver la fonction Bluetooth Power. REMARQUES • Samsung Electronics Co,, Ltd se réserve le droit de modifier les caractéristiques sans préavis. • Le poids et les dimensions sont approximatifs. FRA - 33...
  • Seite 112 Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l’appareil, par ex. la réglementation REACH WEEE, rendez-vous sur : http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html...

  • Seite 113: Informazioni Sulla Sicurezza

    INFORMAZIONI SULLA SICUREZZA NORME PER LA SICUREZZA AVVERTENZA • Per ridurre i rischi d’incendio e di scosse PER RIDURRE I RISCHI DI FOLGORAZIONE, NON elettriche non esporre l’ apparecchio a RIMUOVERE IL COPERCHIO (O IL RETRO), pioggia o umidità. ALL’INTERNO NON VI SONO PARTI RIPARABILI ATTENZIONE DALL’UTENTE.

  • Seite 114: Informazioni Sul Manuale

    È possibile accedere al MANUALE COMPLETO cavo di alimentazione dalla presa di corrente. nel centro di assistenza clienti Samsung online Il prodotto non è destinato all’uso industriale. scansionando il codice QR. Per visualizzare il Questo prodotto è destinato esclusivamente manuale sul proprio PC o dispositivo mobile, all’uso personale.
  • Seite 115 SOMMARIO Verifica dei componenti Inserimento delle batterie prima dell’utilizzo del telecomando (2 batterie AA) ------------------------- Panoramica del prodotto Pannello frontale / Pannello laterale destro della Soundbar ------------------------- Pannello inferiore della Soundbar ------------------------- Collegamento della Soundbar Collegamento alla rete elettrica ------------------------- Connessione della Soundbar al Subwoofer ------------------------- –...

  • Seite 116: Installazione Del Supporto A Parete

    Connessione di un dispositivo mobile Connessione tramite Bluetooth ------------------------- Utilizzo dell’app Samsung Audio Remote ------------------------- – Installazione dell’app Samsung Audio Remote ------------------------- – Avvio dell’app Samsung Audio Remote ------------------------- Utilizzo del telecomando Come utilizzare il telecomando ------------------------- Regolazione del volume della Soundbar tramite il telecomando di una TV --------------------------- Utilizzo dei pulsanti nascosti (pulsanti con più...

  • Seite 117: Verifica Dei Componenti

    5. • Per i componenti di montaggio a parete della Soundbar, consultare la pagina 27. • Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l’Assistenza clienti Samsung. • L’aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.

  • Seite 118: Panoramica Del Prodotto

    02 PANORAMICA DEL PRODOTTO Pannello frontale / Pannello laterale destro della Soundbar Posizionare il prodotto in modo tale che il logo SAMSUNG si trovi nella parte superiore. Lato destro della Soundbar Visualizzazione Consente di visualizzare lo stato e il modo attuale del prodotto. Tasto +/- (Volume) Consente di regolare il volume. • Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.

  • Seite 119: Pannello Inferiore Della Soundbar

    Pannello inferiore della Soundbar DIGITAL AUDIO IN (OPTICAL) HDMI IN HDMI IN USB (5V 0.5A) HDMI OUT (TV-ARC) HDMI OUT (TV-ARC) DC 24V AUX IN DC 24V HDMI IN DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI OUT (TV-ARC) AUX IN DIGITAL AUDIO IN (OPTICAL) Collegare all’uscita digitale (ottica) di un dispositivo esterno. USB (5V 0.5A) Collegare a un dispositivo USB per riprodurre file musicali sul dispositivo USB tramite la Soundbar.

  • Seite 120: Collegamento Della Soundbar

    03 COLLEGAMENTO DELLA SOUNDBAR Collegamento alla rete elettrica Per collegare il subwoofer e la Soundbar a una presa elettrica, utilizzare i componenti di alimentazione (1, 2, 3) nel seguente ordine: 1 Collegare il cavo di alimentazione al subwoofer. 2 Collegare il cavo di alimentazione in uscita all’adattatore di corrente, quindi alla Soundbar. 3 Collegare il cavo di alimentazione a una presa a muro.

  • Seite 121: Connessione Della Soundbar Al Subwoofer

    Soundbar. Rosso Acceso Procedere nuovamente alla connessione. Connessione non riuscita Vedere le istruzioni relative alla connessione manuale a pagina 7. Rosso e Consultare il manuale per i recapiti del Lampeggiante Malfunzionamento Centro servizi Samsung. ITA - 6...

  • Seite 122: Connessione Manuale Del Subwoofer In Caso Di Connessione Automatica Non Riuscita

    Connessione manuale del subwoofer in caso di connessione automatica non riuscita Prima di eseguire la procedura di connessione manuale descritta di seguito: • Verificare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente. • Assicurarsi che la Soundbar sia accesa. 1. Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi. • L’indicatore rosso sul retro del diffusore si spegne e l’indicatore blu lampeggia. 5 Sec Retro del subwoofer 2.

  • Seite 123: Collegamento Del Kit Swa-8500S (Venduto Separatamente) Alla Soundbar

    Soundbar Per provare il vero impianto audio surround wireless, collegare il kit di diffusori posteriori wireless Samsung (SWA-8500S) (venduto separatamente) alla Soundbar. 1. Collegare il modulo ricevitore wireless ai 2 diffusori surround. – Il cavi dei diffusori sono identificati tramite un codice colore.
  • Seite 124 2. Dopo aver inserito il modulo ricevitore wireless in una presa elettrica, verificare che sia in stato di standby. • L’indicatore LINK a LED (LED blu) sul Modulo ricevitore wireless lampeggia. Se il LED non lampeggia, premere il tasto ID SET sul retro del Modulo ricevitore wireless con la punta di una penna per 5~6 secondi fino a che l’indicatore LINK a LED lampeggia (in blu).

  • Seite 125: Collegamento Alla Tv

    • Quando la Soundbar è collegata a specifici modelli di televisore Samsung, è possibile controllarla utilizzando il telecomando della TV. – Questa funzione è supportata dalle Smart TV Samsung del 2017 e successive che sono in grado di supportare il Bluetooth quando si collega la Soundbar alla TV con un cavo ottico.

  • Seite 126: Collegamento Di Una Tv Tramite Un Cavo Hdmi

    Auto Power Link Auto Power Link accende automaticamente la Soundbar quando la TV è accesa. 1. Collegare la Soundbar e una TV con un cavo ottico digitale. 2. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo “D.IN”. 3.

  • Seite 127: Connessione Di Una Tv Mediante Bluetooth

    PAIRING”. 2. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.) 3. Selezionare “[AV] Samsung Soundbar Nxxx N-Series” dall’elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con “Need Pairing” o “Paired” nell’elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.
  • Seite 128 Se il dispositivo non riesce a connettersi • Se la voce relativa alla Soundbar precedentemente connessa (ad es. “[AV] Samsung Soundbar Nxxx N-Series”) compare nell’elenco, cancellatela. • Ripetere quindi i passaggi da 1 a 3. NOTA • Una volta connessa la Soundbar alla TV per la prima volta, utilizzare la modalità “BT READY” per la riconnessione.

  • Seite 129: Collegamento Tramite Un Cavo Audio (Aux) Ottico O Analogico

    05 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO È possibile connettersi a un dispositivo esterno tramite una rete cablata o wireless per riprodurre l’audio del dispositivo esterno tramite la Soundbar. Collegamento tramite un cavo audio (AUX) ottico o analogico Lato destro della Soundbar Lettore BD / DVD / Decoder / Console per videogiochi DIGITAL AUDIO IN OPTICAL OUT Cavo ottico (OPTICAL) - AUDIO - USB (5V 0.5A) AUX IN Cavo audio (AUX)

  • Seite 130: Collegamento Tramite Un Cavo Hdmi

    Collegamento tramite un cavo HDMI Fondo della Soundbar HDMI OUT HDMI IN Dispositivo esterno Cavo HDMI (non fornito in dotazione) HDMI OUT (TV-ARC) Cavo HDMI HDMI IN (non fornito in dotazione) (ARC) HDMI Lato destro della Soundbar 1. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMI IN, situata sul retro del prodotto, alla presa jack HDMI OUT del dispositivo digitale. 2.
  • Seite 131 USB della Soundbar. • Il cavo adattatore da micro USB a USB è venduto separatamente. Per effettuarne l’acquisto, contattare un Centro servizi Samsung o l’Assistenza clienti Samsung. 2. Collegare il dispositivo USB all’estremità femmina del cavo adattatore. 3. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo “USB”.
  • Seite 132 Elenco della compatibilità Estensione Codec Frequenza di Velocità di campionamento trasmissione *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1...

  • Seite 133: Connessione Di Un Dispositivo Mobile

    [Nome dispositivo Bluetooth] → “BT”. 3. Riprodurre file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar. Se il dispositivo non riesce a connettersi • Se la voce relativa alla Soundbar precedentemente connessa (ad es. “[AV] Samsung Soundbar Nxxx N-Series”) compare nell’elenco, cancellatela. • Ripetere quindi i passaggi da 1 a 2.
  • Seite 134 HF (Hands Free). • Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando “[AV] Samsung Soundbar Nxxx N-Series” dall’elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo “BT”. – Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth.
  • Seite 135 Disconnettere il dispositivo Bluetooth dalla Soundbar È possibile scollegare il dispositivo Bluetooth dall’Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth. • L’Soundbar viene scollegato. • Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BT DISCONNECTED”. Disconnessione della Soundbar dal dispositivo Bluetooth Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo...

  • Seite 136: Utilizzo Dell'app Samsung Audio Remote

    Utilizzo dell’app Samsung Audio Remote Installazione dell’app Samsung Audio Remote Per controllare la Soundbar con il dispositivo smart e l’app Samsung Audio Remote, scaricare l’app Samsung Audio Remote da Google Play. Ricerca di mercato : Samsung Audio Remote Avvio dell’app Samsung Audio Remote Per avviare e utilizzare l’app Samsung Audio Remote, toccare l’icona Audio Remote sul dispositivo smart e seguire le istruzioni su schermo.

  • Seite 137: Utilizzo Del Telecomando

    08 UTILIZZO DEL TELECOMANDO Come utilizzare il telecomando Consente di accendere e spegnere la Soundbar. Alimentazione Premere per selezionare una sorgente collegata alla Soundbar. PAIR • Modo BT PAIRING Sorgente Per attivare il modo “BT PAIRING”, tenere premuto il tasto (Sorgente) per più di 5 secondi. Premere il tasto (Muto) per disattivare l’audio.
  • Seite 138 Le funzioni Anynet+ e Auto Power Link sono attivate e disattivate rispettivamente dai tasti Destra e Sinistra. – Anynet+ : Se la Soundbar è collegata a una TV Samsung tramite un cavo HDMI, è possibile controllare la Soundbar mediante il telecomando della TV Samsung.
  • Seite 139 • Funzione di limitazione del volume Dal momento che l’attivazione del dispositivo a volume elevato potrebbe danneggiare l’udito, questa funzione regola il volume a 20 se il volume impostato è superiore a 20. – Il valore predefinito della Funzione di limitazione del volume è disattivo. Il volume impostato viene mantenuto tale anche quando l’alimentazione viene disattivata.

  • Seite 140: Regolazione Del Volume Della Soundbar Tramite Il Telecomando Di Una Tv

    TV. La modalità predefinita per questa funzione è “SAMSUNG-TV REMOTE” (Modalità il controllo mediante un telecomando Samsung. predefinita) → “OFF-TV REMOTE” → Se la propria TV non è una TV Samsung, seguire le “ALL-TV REMOTE”. indicazioni sotto riportate per modificare le – Questa funzione potrebbe non essere impostazioni relative alla funzione.

  • Seite 141: Utilizzo Dei Pulsanti Nascosti (Pulsanti Con Più Di Una Funzione)

    5.1 canali SOUND MODE SURROUND 5.1 canali 3.1 canali 5.1 canali • È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar. WOOFER ITA - 26...

  • Seite 142: Componenti Per Il Montaggio A Parete

    09 INSTALLAZIONE Componenti per il montaggio a parete DEL SUPPORTO A PARETE Guida per il montaggio a parete Precauzioni per l’installazione • Installare solamente su pareti verticali. • Non installare in luoghi caratterizzati da alte temperature e livelli di umidità. Rondella di fissaggio (2x) Vite (2x) • Verificare che la parete sia sufficientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.
  • Seite 143 2. Allineare la Linea centrale della Guida per il 5. Far passare una vite (non fornita in montaggio a parete con il centro della TV (in dotazione) attraverso ciascuna Rondella di caso di montaggio della Soundbar sotto la fissaggio, quindi avvitare saldamente TV), quindi fissare la Guida per il montaggio ciascuna vite in un apposito foro. a parete alla parete con del nastro adesivo.

  • Seite 144: Aggiornamento Del Software

    Rondella di fissaggio. USB della Soundbar. Per ulteriori informazioni su come scaricare i file di aggiornamento, visitare il sito Web Samsung Electronics all’indirizzo (www.samsung.com  Support). Quindi, inserire o selezionare il modello della Soundbar, selezionare Software & Apps, quindi Downloads.

  • Seite 145: Procedura Per L'aggiornamento

    2. Seguire i passaggi elencati di seguito per file audio supportati dalla Soundbar. scaricare il software di prodotto: • Non scollegare l’alimentazione o Visitare il sito Samsung su (samsung.com) rimuovere il dispositivo USB durante  cercare il nome del modello - selezionare l’applicazione degli aggiornamenti. L’unità...

  • Seite 146: Risoluzione Dei Problemi

    11 RISOLUZIONE DEI PROBLEMI Prima di contattare l’assistenza, controllare quanto segue. L’unità non si accende. Il cavo di alimentazione è collegato alla presa? ; Collegare la spina del cavo di alimentazione alla presa. Una funzione non risponde quando viene premuto il tasto. È presente elettricità statica nell’aria? ; Scollegare la spina del cavo di alimentazione e ricollegarla. Si verificano interruzioni dell’audio nel modo BT. ; Consultare le sezioni relative alla connessione Bluetooth, alle pagine 12 e 18. Non viene riprodotto l’audio.
  • Seite 147 LICENZA OPEN SOURCE Manufactured under license from Dolby Per inviare richieste e domande sulle open source, Laboratories. Dolby, Dolby Audio, Pro Logic, contattare Samsung tramite e-mail and the double-D symbol are trademarks of (oss.request@samsung.com). Dolby Laboratories. 14 NOTA IMPORTANTE SUL For DTS patents, see http://patents.dts.com.

  • Seite 148: Specifiche E Guida

    Tenere premuto il tasto SOUND MODE per più di Bluetooth 5 secondi per disattivare la funzione Bluetooth Metodo di disattivazione porta Power. NOTE • Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso. • Peso e dimensioni sono approssimativi. ITA - 33...
  • Seite 149 Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali. Per informazioni sull’impegno ambientale di Samsung e sugli obblighi normativi specifici, ad esempio direttive REACH, WEEE, batterie, visitare: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html...
  • Seite 150 © 2018 Samsung Electronics Co., Ltd. All rights reserved. Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Country Contact Centre  Web Site Country Contact Centre ...

Inhaltsverzeichnis
