ELKON BR 6000 Handbuch
Blindleistungsregler
Inhaltszusammenfassung für ELKON BR 6000
- Seite 1 Blindleistungsregler BR 6000 ELKON GmbH Hauptstrasse 31 08115 Lichtentanne Tel. 0375 598136 Fax: 0375598136...
-
Seite 2: Inhaltsverzeichnis
Handbuch V 1.0 D vom 01.05.2002 INHALT Kapitel 1 Allgemeines Kapitel 2 Einbau und Anschluß des Gerätes / Anschlußplan Strommessung Schaltausgänge Alarmausgang / Fehlermeldungen Kapitel 3 Betriebsarten und Programmierung Automatikbetrieb / Anzeigefunktionen Programmierung Programmiersperre Kapitel 4 Handbetrieb / Programmierung von Feststufen Kapitel 5 Servicemenü... -
Seite 3: Kapitel 1 Allgemeines

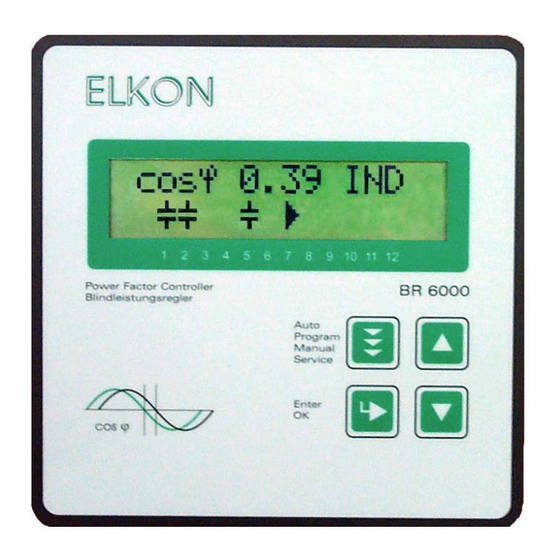

Kapitel 1 Allgemeines Blindleistungsregler BR6000 verkörpert Beginn einer Generation Regelgeräten mit neuen innovativen Ideen und einer Vielzahl von Funktionen. Er zeichnet sich durch seine neue benutzerfreundlich gestaltete Bedienung mittels menügeführter Klartextanzeige aus. Durch diese neue Qualität wird eine intuitive Bedienung möglich. Durch eindeutige Symbolik und die Anzeige in der Sprache des jeweiligen Einsatzlandes wird einfachste Bedienbarkeit mit komfortabler Anzeige kombiniert. - Seite 4 Bild 1: BR 6000 Frontansicht Be die nfe ld Betriebsart: - Automatik Erhöhen des - Programmierung gewählten - Handbetrieb Parameters - Service - Expertenmode Verringern des Enter / OK: gewählten Bestätigung und Parameters Speicherung von Werten Bild 2: BR6000 Rückansicht...
-
Seite 5: Kapitel 2 Einbau Und Anschluß Des Gerätes
Der Regler ist ausschließlich durch qualifiziertes Personal einzusetzen und gemäß den vorgeschriebenen Sicherheitsbestimmungen zu betreiben. Vor Anschluß des BR 6000 sind sämtliche Leitungen auf Spannungsfreiheit zu prüfen, der Stromwandler ist kurzzuschließen. Auf richtige Phasenlage von Meßspannung und Meßstrom ist zu achten. Der Meßstromkreis ist mit 2,5 qmm Cu zu verdrahten. Der Anschluß erfolgt gemäß... -
Seite 6: Strommessung
2.1 Strommessung Installation Stromwandlers darauf achten, daß dieser Verbraucherstrom durchflossen wird. Die Abgänge der Kompensationsanlage sind (in Stromflußrichtung) hinter dem Stromwandler zu installieren. Wird der BR6000 über Summenstromwandler angeschlossen, wird Gesamtübersetzungsverhältnis eingegeben. Me ssung über Summe nstromwa ndler Einspeisung 1 Einspeisung 2 Strommessung BR6000... -
Seite 7: Alarmausgang / Fehlermeldungen
2.3 Alarmausgang / Fehlermeldungen Der Alarmkontakt ist im Normalbetrieb geschlossen und fällt im Fehlerfall ab. Gleichzeitig wird der zugehörige Fehler im Display als Klartext angezeigt. (im Automatikbetrieb wechselnd mit der Standardanzeige ) Als Fehlermeldungen werden angezeigt: UNTERKOMPENSIERT Anzeige und Relaisausgabe ÜBERKOMPENSIERT Anzeige und Relaisausgabe ÜBERSTROM... -
Seite 8: Kapitel 3 Betriebsarten Und Programmierung
Kapitel 3 Betriebsarten und Programmierung Nach dem Zuschalten der Betriebsspannung meldet sich der BR6000 kurz mit Bezeichnung und Software-Version, um dann in den normalen Betriebszustand (Automatikbetrieb) zu wechseln. Hierbei werden in der oberen Zeile stets der aktuelle Netz cos Phi und in der unteren Zeile die aktuell zugeschalteten Kondensatoren durch Symbole angezeigt. -
Seite 9: Automatikbetrieb / Anzeigefunktionen
3.1 Automatikbetrieb - Anzeigefunktionen Standardmäßig befindet sich BR6000 Automatikbetrieb. Hier werden Kondensatorstufen automatisch zu- oder abgeschaltet, um den eingestellten Ziel cos Phi zu erreichen. Dies geschieht, wenn die erforderliche Blindleistung größer als der Wert der kleinsten Kondensatorstufe ist. Im Automatikbetrieb ist es möglich durch wiederholtes Betätigen der „ENTER-Taste“ verschiedene Netzparameter anzeigen zu lassen: Aktion Anzeige... - Seite 10 REGELREIHE: Verhältnis Kondensatorabzweigleistungen bestimmt Regelreihe, wobei der Leistung des 1. Kondensators immer die Wertigkeit 1 zugeordnet ist. Die für die Kompensationsanlage notwendige Regelreihe wird wiederum über die Tasten ausgewählt. Sollte wider Erwarten die notwendige Regelreihe (Anhang 1) nicht vorhanden sein, kann eine eigene Sonderregelreihe erstellt werden...
- Seite 11 (Sperrzeit) praktischen Betrieb beeinflußt wird. Reglertyp Zeiten Werkseinstellung BR 6000 R... 1 ... 1200 sek 10 sek (lange Zeit bei Mittelspg-anlagen) Die Auswahl mittels der Tasten. Weiter mit ENTER 11 ENTLADEZEIT: Die Entladezeit richtet sich nach den Entladeeinrichtungen der Kondensatoren und wird damit von der Kompensationsanlage vorgegeben. Die...
- Seite 12 Die folgenden Parameter sind nur bei Reglern mit der Option /O bzw. verfügbar 12 ALARMTEMP: ( Option / O ) Optional wird die Temperatur im Inneren des BR6000 gemessen und auf Schaltschrankinnentemperatur umgerechnet. Diese kann im Display angezeigt werden. Die hier programmierbare Alarmtemperatur ist die Temperatur, bei der eine schrittweise Abschaltung der Kondensatorenstufen erfolgt.
-
Seite 13: Grundeinstellung
GRUNDEINSTELLUNG: Auswahl JA / NEIN Bei Auswahl von JA und Bestätigen mit ENTER erfolgt eine Rücksetzung aller Parameter in die Grundeinstellung des Anlagenherstellers. (optimale Werte für die Anlage, wenn der Regler mit Komplettanlage geliefert wurde). Wird der Regler ab Werk ausgeliefert, entspricht dieser Punkt der Werkseinstellung. -
Seite 14: Kapitel 5 Servicemenü
Die aktuelle Stufe ist durch Blinken gekennzeichnet. Die Einstellung des gewünschten Zustands erfolgt über . Mit ENTER wird abgespeichert und zur nächsten Stufe gewechselt. Die programmierten Zustände für die Ausgänge bleiben auch im Automatikbetrieb im Display sichtbar. Nach Durchführung der gewünschten Einstellungen gelangt man mittels Taster „Betriebsart“ zum nächsten Menü... -
Seite 15: Kapitel 7 Inbetriebnahme
Menüpunkt 8: Bediensperre [NEIN]: Programmiersperre EIN/AUS Menüpunkt 9: Schaltspiele Warnung: Eingabe von 1000-255000 möglich. Nach dieser Anzahl von Schaltspielen eines Ausgangs erfolgt eine Warnmeldung(Verschleiß) Kapitel 7 Inbetriebnahme Der Regler ist nur im eingebauten Zustand in Betrieb zu nehmen und zu betreiben. vollständige Programmierung aller... -
Seite 16: Kapitel 9 Hinweise Bei Störungen
Kapitel 9 Hinweise bei Störungen Fehler Überprüfung / Abhilfe Bei Ziel cos Phi=1 und induktiver Belastung Anschlüsse Meßspannung wird abgeschaltet bzw. Meßstromes (l und k) überprüfen ! im auskompensierten Netz wird zugeschaltet Phasenlage überprüfen Anzeige Lieferung / Bezug vertauscht Falscher Netz cos Phi wird angezeigt s. -
Seite 17: Kapitel 10 Schnittstelle
Nutzung als Systemschnittstelle zur Kopplung mit weiteren Reglern für spezielle Anwendungen (z.B. Master / Slave Prinzip bei mehreren Anlagen usw.) ** nur mit als Zubehör erhältlicher Software Kapitel 11 Wartung und Garantie Eine Wartung des BR 6000 ist bei Einhaltung der Betriebsbedingungen nicht erforderlich. Es empfiehlt sich jedoch –... -
Seite 18: Kapitel 12 Typenreihe
13. Technische Daten Typenreihe BR 6000..Ausgänge ( BR6000 – 6) 12 ( BR6000 –12) Schaltleistung der Relais-Ausgänge 250VAC, 1000W Anzahl der aktiven Ausgänge Programmierbar Bedienung und Anzeige Beleuchtetes Grafikdisplay 2 x 16 Zeichen mit komfortabler Bedienebene Anzahl der Regelreihen... - Seite 19 Anhang 1: Tabelle Regelreihen Regelreihe Kreisschaltung 1 : 1 : 1 : 1 : 1 : 1 : 1 : 1 : 1 : 1 : 1 : 1 Möglich 1 : 2 : 2 : 2 : 2 : 2 : 2 : 2 : 2 : 2 : 2 : 2 Möglich 1 : 2 : 3 : 3 : 3 : 3 : 3 : 3 : 3 : 3 : 3 : 3 Möglich...
-
Seite 20: Anhang 2: Werkseinstellung
40 sek. ALARMTEMP. * 60° C 2. MELDERELAIS * LÜFTER KONTRAST Kondensatorstufen AUTO Codezahl 6343 Nicht änderbar Integrationszeit 1 sek. C/k Konstante 0,66 Max.gleichzeitige 4 x kleinste Stufenleistung Schaltleistung Bediensperre NEIN Schaltspiele Warnung 90.000 ELKON GmbH Hauptstrasse 31 08115 Lichtentanne www.elkon-kompensationsanlagen.de...
