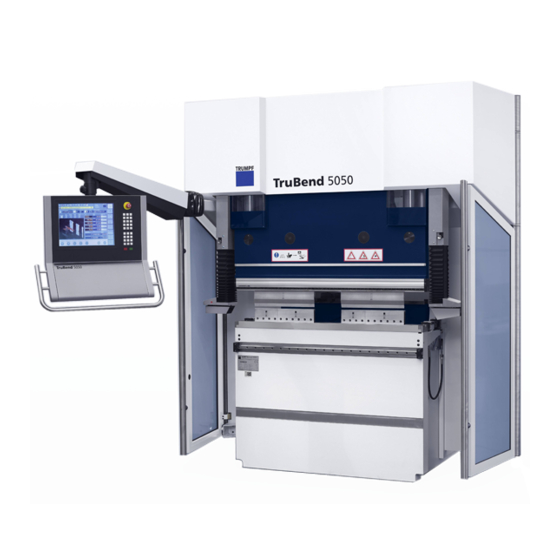

- Seite 1 Produktinformation TruBend Serie 5000 TruBend 5050 – 5320 10/2006...
-
Seite 2: Inhaltsverzeichnis
TruBend Serie 5000 Inhaltsverzeichnis Höchstleistung und Geschwindigkeit: So macht Biegen Spaß! Das kann nur die TruBend Serie 5000: Die Highlights Maschine und Steuerung: Hand in Hand Pressbalken und Bombierung: genauer als genau Unser Bestes für Sie! Das Konzept Die wichtigsten Baugruppen... -
Seite 3: Höchstleistung Und Geschwindigkeit: So Macht Biegen Spaß
Wer kann schon auf über fünfzig Jahre Erfahrung in der Erfahrung und neue Biegetechnologie zurückgreifen? TRUMPF kann es. Und wir Entwicklungen... entwickeln stetig weiter! Die TruBend Serie 5000 ist die perfekte Antwort auf Ihre Wünsche..führen zum bestmöglichen Wirtschaftlich technisch Maschinenkonzept Ergebnis TruBend Serie 5000 genau auf die Bedürfnisse unserer Kunden... -
Seite 4: Das Kann Nur Die Trubend Serie 5000: Die Highlights
Das kann nur die TruBend Serie 5000: Die Highlights Maschine und Steuerung: Hand in Hand Bedienung: Bitte drücken! Die Steuerung der TruBend Serie 5000 ist mit einem Touchscreen ausgestattet. Lästige Tipperei an der Tastatur können Sie sich sparen: Drücken einfach gewünschte... -
Seite 5: Pressbalken Und Bombierung: Genauer Als Genau
...oder in TruTops Bend bel in TruTops Bend erstellen: TruTops Bend ist das Programmiersys- tem von TRUMPF, das nicht nur auf Ihrem PC, sondern auch auf der Steuerung läuft. TruTops Bend ist ein fester Bestandteil der Maschine und gehört bereits zum Standardumfang. Mit nur einem Fingerdruck rufen Sie TruTops Bend auf. - Seite 6 … und wo ist der Antrieb? Entscheiden Sie sich ruhig für eine CNC-Bombierung, auch wenn Sie sie nicht sehen! Der Bombiermotor ist in den Presstisch eingearbeitet, die TruBend Serie 5000 hat dadurch keinerlei Störkontur unterhalb der Biegelinie. Integrierter Bombiermotor Weniger Einzelteile Die Bombierung besteht aus wenigen Einzelteilen.
-
Seite 7: Unser Bestes Für Sie
TruBend Serie 5000 Unser Bestes für Sie! Das Konzept Die jahrzehntelange Erfahrung von TRUMPF in der Maschinen- und Synergie-Effekte – wir nutzen Biegetechnik, die schnelle Steuerung und die optimale Unterstützung sie! durch das Programmiersystem TruTops Bend sind die Gründe, warum Biegemaschinen von TRUMPF Maßstäbe setzen. -
Seite 8: Die Wichtigsten Baugruppen
TruBend Serie 5000 Die wichtigsten Baugruppen Maschinenrahmen Egal ob kühler Winter oder heißer Sommer, die Auffederungskom- Kalt oder warm pensation Maschinenrahmens arbeitet völlig temperaturunabhängig. Die Auffederungskompensation übernehmen hochgenaue, temperaturkompensierte Drucksensoren. Die Maschinenrahmen werden bereits bei der Montage individuell auf die Auffederungseigenschaften kalibriert. - Seite 9 TruBend Serie 5000 Werkzeugklemmung Unterwerkzeugklemmung eine hydraulische Hydraulik klemmt's Werkzeugklemmung. Der Hydraulikanschluss liegt hinter dem Presstisch. Störkonturen sind daher keine vorhanden. Bei der Oberwerkzeugklemmung können Sie frei wählen: manuell oder hydraulisch, ganz wie Sie wünschen. Die Unterwerkzeugklemmung arbeitet mit Klemmkolben, die im So halten schmale Abstand von 15 mm nebeneinander angeordnet sind.
- Seite 10 TruBend Serie 5000 Hinteranschlag Bewährte Technik Die TruBend Serie 5000 setzt beim Hinteranschlag auf bewährte Technik. Zur Verfügung steht ein 2-, 4- 5- oder 6-Achs- Hinteranschlag, speziell zugeschnitten auf Ihre Bedürfnisse. Dynamisch, genau, gut Alle Hinteranschlag-Systeme sind mit einem Absolut-Messsystem ausgestattet: Kein zeitaufwändiges Referenzieren beim Start der Ma-...
-
Seite 11: Oberantrieb Und Hydraulik
TruBend Serie 5000 Oberantrieb und Hydraulik Der geringe Hydraulikdruck von nur 300 bar hat entscheidende Weniger Druck = höhere Vorteile: Lebensdauer • Die Belastung auf alle Bauteile der Hydraulik ist kleinstmöglich. Damit wird die Möglichkeit einer Leckage minimiert. • Die Lebensdauer der Bauteile erhöht sich. -
Seite 12: Sicher Ist Sicher: Trumpf Bendguard
Sie und Ihre Hände. Sobald das Laserband, das mit dem Oberwerk- zeug mitbewegt wird, durchbrochen wird, stoppt die Maschine. Schnell und sicher arbeiten Mit TRUMPF BendGuard arbeiten Sie schnell und sicher. Die Eil-Ab- Geschwindigkeit muss für den Einsatz von TRUMPF BendGuard nicht reduziert werden. Sie können im Fußbetrieb mit Eilgeschwindigkeit fahren, und haben somit die Hände frei, um das Werkstück zu halten. -
Seite 13: Kinderleicht: Profile Zeichnen Mit Dem Profileditor In Trutops Bend
Seitentüren zu öffnen. Erfordert eine große Platine seitlich mehr Platz – kein Problem: Große Platine – einfache Öffnen Sie einfach eine der Seitentüren, schieben Sie den TRUMPF Lösung BendGuard nach oben und arbeiten Sie mit reduzierter Geschwindig-... -
Seite 14: Intelligent Produzieren Mit Dem Produktionsplan
TruBend Serie 5000 Intelligent produzieren mit dem Produktionsplan Mit dem Produktionsplan können verschiedene Teile ohne Unterbre- chung hintereinander abgearbeitet werden. Wer rüstet der rastet Stellen Sie Ihre Biegeprogramme im Produktionsplan so zusammen, dass nur einmal gerüstet werden muss. Alle Biegeteile können ohne lästige Rüstpausen gefertigt werden. -
Seite 15: Biegen Mit Kontrolle: Effektive Kollisionsprüfung
Werkstücke aus Feinblech. Hierfür stehen Ihnen spezielle Feinblech- Feinblech... Werkzeuge von TRUMPF zur Verfügung. Doch auch vor dicken Brocken macht die TruBend Serie 5000 nicht ...aber auch Dickblech Halt. Je nach Presskraft der Maschine und Abkantlänge des Werk- stückes biegen Sie Werkstücke bis 20 mm Dicke. -
Seite 16: Noch Mehr Nutzen
Bus-Schiene der Steuerung angeschlossen. ® ® Bis zu 8 ACB -Module! An der TruBend Serie 5000 können Sie bis zu 8 ACB -Module gleichzeitig anschließen. Es ist also kein Problem, auch an einer lan- gen Maschine viele kurze Werkzeugstationen mit Sensorwerkzeugen zu rüsten. -
Seite 17: Komplizierte Biegeteile Fertigen Dank Unterwerkzeugverschiebung
TruBend Serie 5000 ® Sie vermissen die Anzeige- und Bedienelemente auf dem ACB Wo bedient man denn? ® Modul? Der Winkelsensor ACB wird vollständig über die Steuerung bedient. Lediglich das Kalibrieren des Sensorwerkzeuges wird über ® das ACB -Modul gestartet. -
Seite 18: Ein Netzwerk Muss Her
TruTops Bend Biegeprogrammen! Auch Wartung ist dann kein Prob- lem mehr: Unsere Service-Techniker reparieren sogar per Teleser- vice! Darf’s noch etwas mehr sein? Für Ihre TruBend Serie 5000 gibt es eine Reihe weiterer nützlicher Optionen, zum Beipiel: Lichtvorhang Die Alternative: statt TRUMPF BendGuard zu verwenden, können Sie einen Lichtvorhang (Option) installieren. -
Seite 19: Automatisierung Pur
Der TRUMPF BendMaster löst diese Aufgabe mit Bravour! TRUMPF bietet mit der Automatisierung BendMaster eine optimale Ein rundes Konzept Ergänzung zur TruBend Serie 5000. In dieser Automatisierung steckt jahrelange Erfahrung in der Biegetechnik, das geballte technologische Wissen von TRUMPF. Nutzen Sie das gesamte Potential Ihrer Maschine! 4 rotatorische Achsen und eine Linearachse machen den BendMaster Mühelos "5D"-Biegen... -
Seite 20: Das Passende Programmiersystem Von Trumpf
TRUMPF Prozesssichere Programme: Mit dem CAD/CAM-System TruTops Bend (einer CAD/CAM-Entwick- Einfach und schnell lung von TRUMPF) erzeugen Sie mit wenig Aufwand automatisch ein einwandfreies NC-Programm, das die technischen Möglichkeiten Ihrer Maschine bestmöglich nutzt. "Stand alone" oder im Netz? TruTops Bend installieren Sie an einem Arbeitsplatz oder als Netz- werkversion. -
Seite 21: Trumpf Dienstleistungen: Ihr Vorteil
Zusammenarbeit mit dem Kunden werden Konzepte entwickelt, in die technologisches Know-how und Erfahrungswerte von TRUMPF einfließen. Bei TRUMPF hat Beratung einen Namen und ist kostenfrei: Der Te- Telefonservice lefonservice des Technischen Kundendienstes bei TRUMPF. Bei allen Fragen TruBend Serie 5000,... -
Seite 22: Technische Daten
TruBend Serie 5000 Technische Daten Maschine TruBend 5050 5085 5085 S 5130 Leistungen Presskraft [kN] 1300 Abkantlänge [mm] 1275 2210 2720 3230 Maße Maschine Gewicht [kg] 4900 7300 8200 10200 Höhe [mm] 2375 2375 2375 2375 Breite [mm] 2190 3100... - Seite 23 TruBend Serie 5000 TruBend 5170 5170 S 5230 5230 S 5320 Leistungen Presskraft [kN] 1700 1700 2300 2300 3200 Abkantlänge [mm] 3230 4250 3230 4250 4420 Maße Maschine Gewicht [kg] 12200 16000 16400 19200 22800 Höhe [mm] 3000 3000 3200...
- Seite 24 TruBend Serie 5000 Ausführung mit vergrößerter Einbauhöhe: Alle nicht angegebenen Maße entsprechen den Maßen der Maschi- nen ohne vergrößerte Einbauhöhe. 5085 5085 S 5130 Gewicht [kg] 7800 8600 10900 Höhe [mm] 2840 2840 2840 Einbauhöhe [mm] Hub [mm] Technische Daten vergrößerte Einbauhöhe Hinteranschläge...
- Seite 25 TruBend Serie 5000 TruBend 5170 / 5170 S 5320 / 5320 S 5320 X-Achse Ausführung CNC-gesteuert CNC-gesteuert CNC-gesteuert Verfahrweg [mm] Positioniergenauigkeit [mm] 0.04 0.04 0.04 Verfahrgeschwindigkeit [mm/s] 0 - 1000 0 - 1000 0 - 1000 R-Achse Ausführung CNC-gesteuert CNC-gesteuert...
- Seite 26 TruBend Serie 5000...
