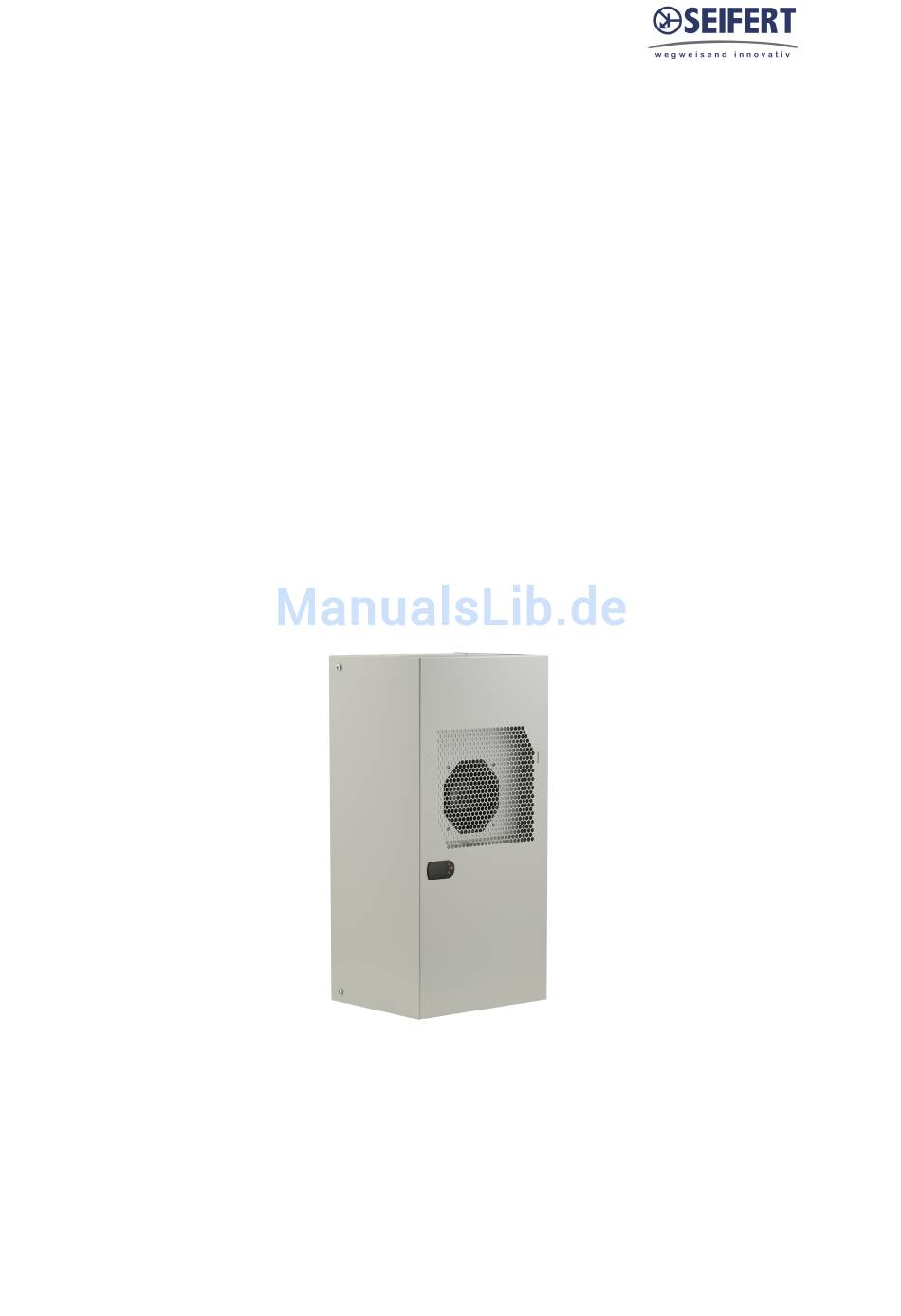

Inhaltsverzeichnis KG 4305-230V
..........................................................................................................................
Revisions Nr. 1-1 - 27.10.2017
..........................................................................................................
...........................................................................................
......................................................................................................
.....................................................................................................
................................................................................................
..........................................................................................................
.....................................................................................................
...........................................................................................
.............................................................................................
................................................................................................
.........................................................................................................
.......................................................................................................
...............................................................................................
..............................................................................................
..............................................................................................................
Dok. Nr. 9943050001
2
2
3
4
5
6
7
8
9
10
10
11
11
11
12
12
1 / 12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Seifert KG 4305-230V

Inhaltszusammenfassung für Seifert KG 4305-230V

  • Seite 1: Inhaltsverzeichnis

    Inhaltsverzeichnis KG 4305-230V 1. Betriebsanleitung ......................2. Rechtliche Bestimmungen ................... 3. Sicherheitshinweise ...................... 4. Technische Angaben ..................... 5. Funktionsbeschreibung ....................6. Technische Daten ......................8. Montage .......................... 9. Befestigungsschema ..................... 10. Abmessungen (H x B x T) ................... 11. Elektrischer Anschluss .....................

  • Seite 2: Betriebsanleitung

    1. Betriebsanleitung Die vorliegende Betriebsanleitung beinhaltet Angaben und Hinweise, damit das Fachpersonal sicher, sachgemäss und wirtschaftlich an und mit dem Gerät arbeiten kann. Nur wenn die Inhalte der Betriebsanleitung verstanden und beachtet werden, können: Gefahren vermieden Reparaturkosten und Ausfallzeiten vermindert Zuverlässigkeit und Lebensdauer des Gerätes erhöht werden ACHTEN SIE AUF DIE JEWEILS RICHTIGE VERSION DER BEDIENUNGSANLEITUNG PASSEND ZU IHREM GERÄT.

  • Seite 3: Sicherheitshinweise

    Nichtbeachtung der Betriebsanleitung Bedienungsfehler Unsachgemässe Arbeiten am/ oder mit dem Gerät Verwendung nicht originaler Ersatz- und Zubehörteile Umbauten und Veränderungen am Gerät durch den Betreiber oder dessen Personal Für Fehler und Unterlassungen haftet der Hersteller im Rahmen der im Hauptvertrag eingegangenen Gewährleistungsverpflichtungen.

  • Seite 4: Technische Angaben

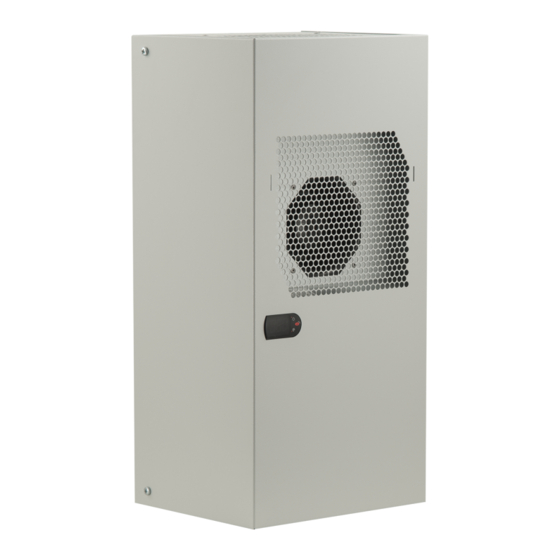

    4. Technische Angaben Das Schaltschrankkühlgerät wird bestimmungsgemäss als Zubehör für industrielle Anlagen eingesetzt. Es wird dort eingesetzt, wo Wärme aus Schaltschränken abgeführt werden muss, um temperaturempfindliche Bauteile zu schützen. Dadurch, dass das Kühlgerät 2 voneinander getrennte Luftkreisläufe besitzt, vermischt sich die saubere Schaltschrankinnenluft nicht mit der ggf. verschmutzten Umgebungsluft.

  • Seite 5: Funktionsbeschreibung

    5. Funktionsbeschreibung Das Kühlgerät arbeitet auf der Basis eines Kältezyklus und besteht aus 4 Hauptelementen: Kältemittelverdichter (1), Verdampfer (2), Verflüssiger (3) und Expansionseinheit (4). Der Kreislauf ist verschlossen und mit einem Kältemittel gefüllt. Das verwendete Kältemittel ist R134a, FCKW- frei, unschädlich für die Ozonschicht und daher vollkommen umweltverträglich.

  • Seite 6: Technische Daten

    6. Technische Daten Bestellnummer 43050001 Nutzkühlleistung L35L35 550 W @ 50 Hz 620 W @ 60 Hz Nutzkühlleistung L35L50 410 W @ 50 Hz 440 W @ 60 Hz Verdichterart Hubkolbenkompressor Kühlmittel / GWP R134a / 1430 Füllmenge Kühlmittel 150 g / 5 oz Hoch / niedrig Druck 29.5 / 6 bar 425 / 88 psig...

  • Seite 7: Montage

    8. Montage Die Versorgungsspannung muss den auf dem Typenschild des Kühlgerätes angegebenen Werten entsprechen. Immer die Netzspannung abschalten bevor Sie das Gerät öffnen. Die abzuführende Verlustleistung des Schaltschrankes darf in keinem Fall die Nutzkühlleistung des Kühlgerätes übersteigen. Bei der Auswahl des richtigen Gerätes sollten Sie immer 15% Reserve einrechnen.

  • Seite 8: Befestigungsschema

    9. Befestigungsschema M6 Schrauben M6 Unterlegscheiben M6 Zahnscheiben Schaltschrank Isolierband Kühlgerät Revisions Nr. 1-1 - 27.10.2017 Dok. Nr. 9943050001 8 / 12...

  • Seite 9: Abmessungen (H X B X T)

    10. Abmessungen (H x B x T) Revisions Nr. 1-1 - 27.10.2017 Dok. Nr. 9943050001 9 / 12...

  • Seite 10: Elektrischer Anschluss

    11. Elektrischer Anschluss Türschalter Das Kühlgerät kann mittels eines Türkontaktes ein- und ausgeschaltet werden. Werksseitig sind diese Klemmen überbrückt. Um den Türkontakt anzuschliessen, entfernen Sie bitte die Brücke. Der Kontakt muss geschlossen sein wenn die Türe zu ist. 12. Verdrahtungsschema Steuerung #1 BN Draht bei KG4304 Gerät nicht vorhanden #2 Geräte mit Kondensatverdunstung...

  • Seite 11: Inbetriebnahme

    13. Inbetriebnahme Achtung! Um die erforderliche Schmierung des Verdichters sicherzustellen, muss das durch den Transport im System befindliche Öl erst wieder in den Verdichter zurücklaufen. Deshalb darf das Gerät erst einer Wartezeit von mindestens 30 Min. nach Beendigung der Montage an das Netz angeschlossen und in Betrieb genommen werden.

  • Seite 12: Transport & Lagerung

    1 x Flexibler Plastikschlauch 1 x Anschlussstecker mit überbrücktem Türkontakt Seifert Systems GmbH Seifert Systems Ltd. Seifert Systems AG Seifert Systems Inc. Seifert Systems Pty Ltd. Haßlinghauser Str. 156 HF09/10 Wilerstrasse 16 75 Circuit Drive 105 Lewis Road Hal-Far Industrial Estate...
