BETTEN

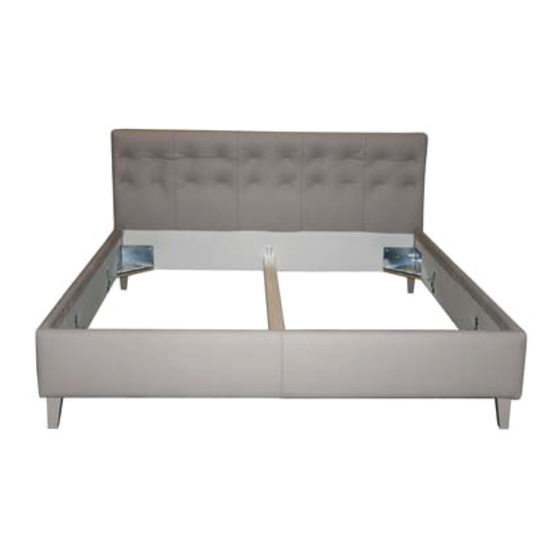

TINEO HOCH
TINEO NIEDRIG
Polsterbett, Festbezug-Modell
(Bettrahmenbezug abnehmbar)
Kopfteil hoch, Höhe 111 cm
Kopfteil niedrig, Höhe 100 cm
Bezug: Stoff
Fußausführung: Holz und Metall
Maße:
120 x 200, 140 x 200, 160 x 200,
180 x 200 und 200 x 200 cm
Höhe 96 cm, Tiefe 215 cm,
Sitzhöhe (mit Matratze) 54 cm,
Höhe Seitenwangen, inkl. Fuß 41
cm, Außenmaße: Länge + 14 cm,
Breite + 8 cm
Höhe Seitenteil: 27 cm,
Einlegetiefe:
Winkel 5 Stufen, 16.5 - 22.5 cm
Gegen Aufpreis:
- Sonderlängen 210 cm u. 220 cm
- Metallfuß
Hinweis:
TINEO Bett nur in Stoff lieferbar!
info@christinekroencke.net
tel +49 (0)89-21 88 91-0
fax +49 (0)89-21 88 91-19
thierschstrasse 37
80538 münchen
www.christinekroencke.net

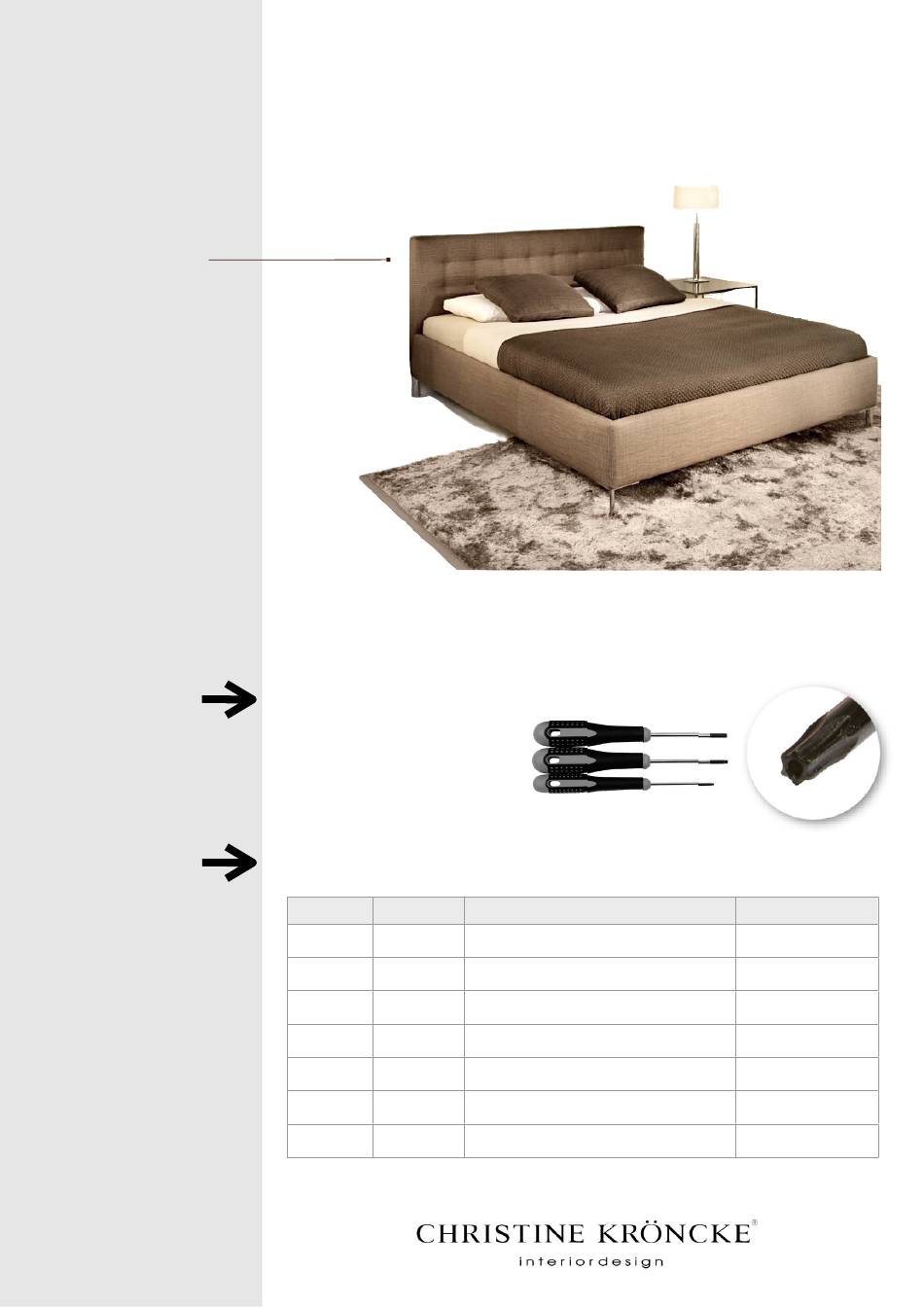

TINEO HOCH / NIEDRIG Polsterbett
MONTAGEANLEITUNG
Blatt 1/7
Vorbereitung
Sie benötigen:
1 x TORX Schraubendrehersatz
Zubehör- und Bauteileliste
Objekt
Anzahl
1
1 x
2
1 x
3
2 x
4
4 x
5
4 x
6
1 x
7
1 x
Bauteilnummer
Kopfteil
Fußteil
Seitenteil
Metalleckwinkel mit Anschraubplatte
Fuß
Längstraverse mit Mittelstellfuß
Verpackungseinheit Schrauben
Beschreibung
siehe Abbildung (1)
siehe Abbildung (2)
siehe Abbildung (3)
siehe Abbildung (4)
siehe Abbildung (5)
siehe Abbildung (6)
siehe Abbildung (7)
