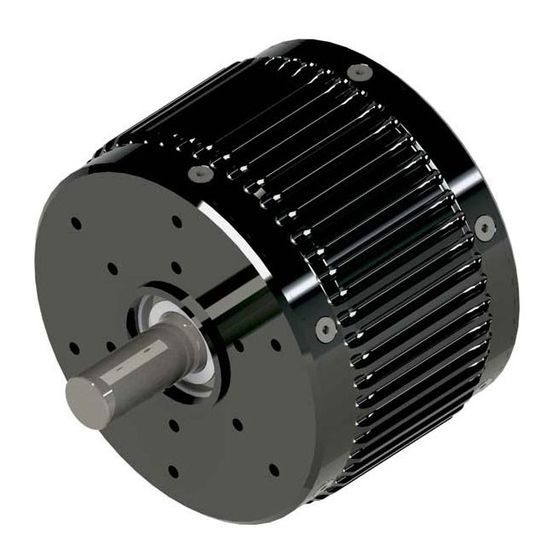

Inhaltszusammenfassung für Plettenberg Nova 15

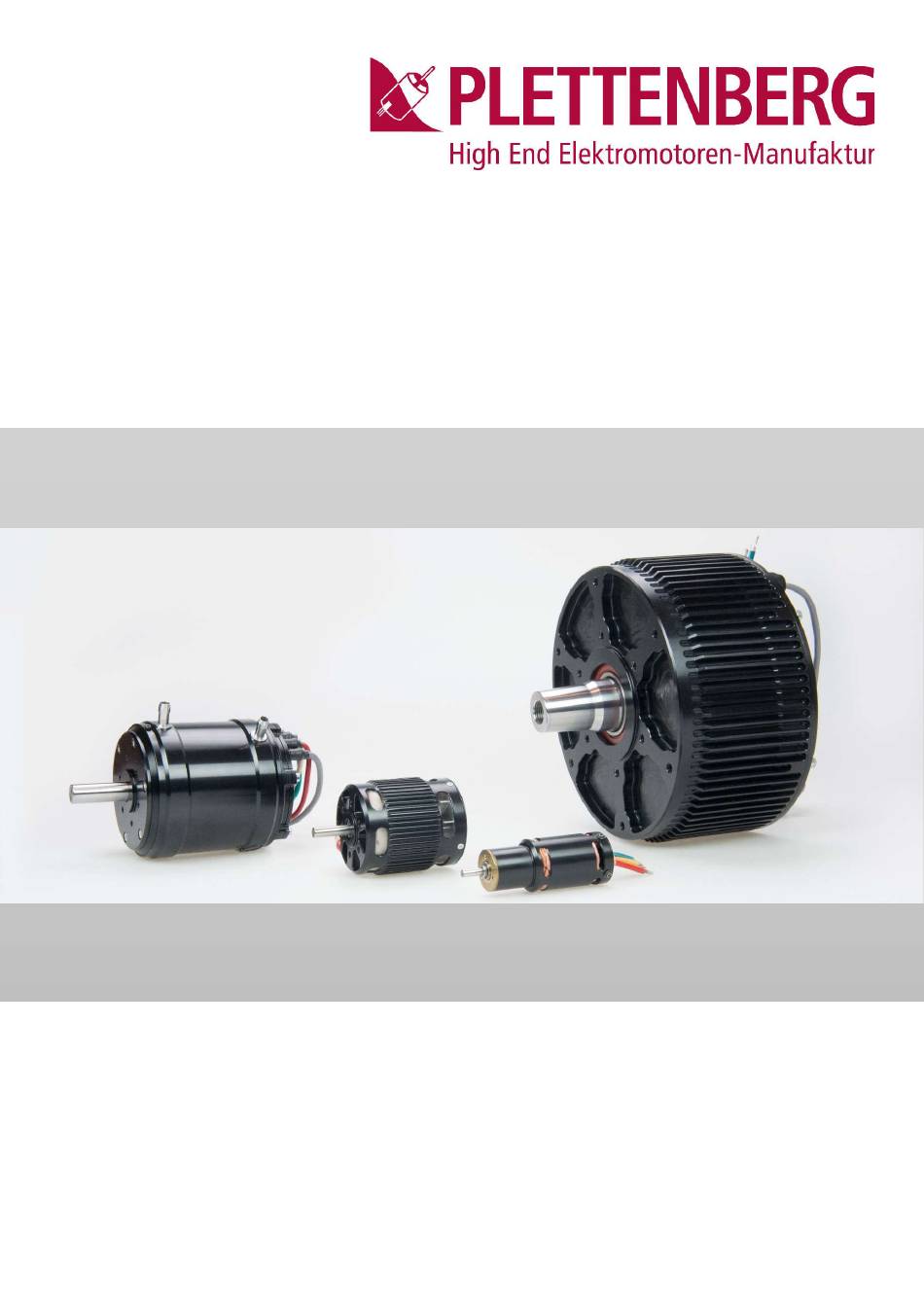

- Seite 1 Betriebsanleitung Industriemotoren BAIndustrie_DE | Version 1.0 | 2016.04.12 DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Umwelt- und Klimabedingungen ..........8 Aufbau Innenläufer ..............9 Inbetriebnahme ..............10 Sicherheit bei der Inbetriebnahme ........10 Montage ................10 Nova 15 ................11 Nova 30 ................12 HP 370 ................14 HP 505 ................17 HP 600/XX ................19 Anschluss von Kabeln ............ -
Seite 3: Hinweise Zu Diesem Dokument
Rostocker Straße 30 D-34225 Baunatal – Großenritte Telefon: +49 (0) 56 01 / 97 96-0 Fax: +49 (0) 56 01 / 97 96-11 Internet: www.Plettenberg-Motoren.com E-Mail: Info@Plettenberg-Motoren.com © 2016 Plettenberg Elektromotoren GmbH & Co. KG. Alle Rechte vorbehalten. Bedienungsanleitung BAIndustrie_DE... -
Seite 4: Gültigkeitsbereich
Gültigkeitsbereich Dieses Dokument gilt für folgende Gerätetypen: Gerätetyp Nova 15 Nova 30 HP 370 HP 505 HP 600 HP 620 Zielgruppe Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen: Kenntnis über Funktionsweise und Betrieb des Produkts ... -
Seite 5: Sicherheit
2. Sicherheit Bestimmungs- Die Motorserien des Gültigkeitsbereichs sind dazu bestimmt: gemäße Als Antrieb Verwendung Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehlanwendung gilt: der Antrieb in manntragenden Geräten der Antrieb in öffentlichen Verkehrs- und Transportmitteln der Antrieb für Spielzeug ... - Seite 6 Maximaler Biegeradius der Anschlussleitungen darf nicht unterschritten werden. 6 x Außendurchmesser. Um hochohmige Verbindungen zu vermeiden, sind für die Motorphasen ausschließlich Goldkontaktstecker von Multi- Contact, Plettenberg oder Schnepp zugelassen. Montage bzw. Demontage nur spannungsfrei. Bedienungsanleitung BAIndustrie_DE...
- Seite 7 Verletzungen durch quetschen, erfassen Fehlfunktion durch elektromagnetische Störungen. Vor Inbetriebnahme ist das Produkt zu überprüfen und die Befestigung nochmals zu kontrollieren. Modifikationen des Produkts sind unzulässig. Hin- und Rückleitung müssen zusammen verlegt werden. Leitungen müssen geschirmt werden. ...
-
Seite 8: Produktübersicht
Daten [kg] [1/min] [mm] Nova 15 (HV) 2,5 – 3,1 30 – 80 (120) 5000 Nova 15 „S“ (HV) 2,5 – 3,1 30 – 80 (120) 11000 Nova 30 5 – 6,5 30 - 140 5000 30 C=1:10 Nova 30 „S“... -
Seite 9: Aufbau Innenläufer
Aufbau Innenläufer Die Wicklungen liegen im Motorgehäuse, auf der Achse sind Permanentmagnete befestigt und drehen sich im magnetischen Feld der Wicklungen. Typ: Nova 30 mit Wasserkühlung 1: Motorphase 1 (rot) 2: Motorphase 2 (gelb) 3: Motorphase 3 (blau) 4: Sensorleitung 5: Welle 6: Kühlring (optional) Bedienungsanleitung... -
Seite 10: Inbetriebnahme
4. Inbetriebnahme Sicherheit bei der Inbetriebnahme Schwere, mittlere oder leichte Verletzungen. Zerstörung oder Beschädigung des Produkts Sicherheitshinweise aus Kapitel 2 müssen beachtet werden! Die Motorphasen dürfen ohne vorherige Absprache nicht gekürzt werden. Auch das Cripmen von Anschlüssen darf nicht ohne vorherige Absprache erfolgen. Der Akku darf erst unmittelbar vor dem Einsatz an den ausgeschalteten empfohlenen... -
Seite 11: Nova 15
(30 = 77mm; 40 = 87mm; 50 = 97mm) Der Motor wird mit 6 Schrauben M5 befestigt. Maximale Einschraubtiefe: 9mm Maximales Anzugsmoment: 6Nm Nova 15/xx WK (40 = 87mm; 50 = 97mm) Der Motor wird mit 6 Schrauben M5 befestigt. Maximale Einschraubtiefe: 9mm... -
Seite 12: Nova 30
Nova 30 Nova 30/50 Der Motor wird mit 6 Schrauben M6 befestigt. Maximale Einschraubtiefe: 10mm Maximales : 10Nm Anzugsmoment Bedienungsanleitung BAIndustrie_DE... - Seite 13 Nova 30/40 WK Der Motor wird mit 6 Schrauben M6 befestigt. Maximale Einschraubtiefe: 10mm Maximales : 10Nm Anzugsmoment Bedienungsanleitung BAIndustrie_DE...
-
Seite 14: Hp 370
HP 370 HP 370/xx (30 = 73 mm; 40 = 83 mm; 50 = 93 mm) Der Motor wird mit 6 Schrauben M4 befestigt. Maximale Einschraubtiefe: 8mm Maximales : 3Nm Anzugsmoment Bedienungsanleitung BAIndustrie_DE... - Seite 15 HP 370/XX MKR (30 = 73 mm; 40 = 83 mm; 50 = 93 mm) Der Motor wird mit 6 Schrauben M4 befestigt. Maximale Einschraubtiefe: 8mm Maximales : 3Nm Anzugsmoment Bedienungsanleitung BAIndustrie_DE...
- Seite 16 HP 370/50 WK Der Motor wird mit 6 Schrauben M4 befestigt. Maximale Einschraubtiefe: 8mm Maximales Anzugsmoment: 3Nm Bedienungsanleitung BAIndustrie_DE...
-
Seite 17: Hp 505
HP 505 HP 505 Der Motor wird mit 6 Schrauben M4 befestigt. Maximale Einschraubtiefe: 8mm Maximales Anzugsmoment: 3Nm Bedienungsanleitung BAIndustrie_DE... - Seite 18 HP 505/50 WK Der Motor wird mit 6 Schrauben M4 befestigt. Maximale Einschraubtiefe: 8mm Maximales Anzugsmoment: 3Nm Bedienungsanleitung BAIndustrie_DE...
-
Seite 19: Hp 600/Xx
HP 600/XX HP 600/xx / HP 620/xx (30 = 100,5 mm; 37 = 110,5 mm; 40 = 110,5 mm; 50 = 118,5 mm) Der Motor wird mit 4 Schrauben M6 befestigt. Maximale Einschraubtiefe: 12mm Maximales Anzugsmoment: 10Nm Bedienungsanleitung BAIndustrie_DE... - Seite 20 HP 600/xx WK; HP 620/xx WK (40 = 108,5 mm; 50 = 118,5 mm) Der Motor wird mit 4 Schrauben M6 befestigt. Maximale Einschraubtiefe: 12mm Maximales Anzugsmoment: 10Nm Bedienungsanleitung BAIndustrie_DE...
-
Seite 21: Anschluss Von Kabeln
Firma Plettenberg Elektromotoren GmbH & Co. KG Die Sensorleitung ist gemäß Angabe des Herstellers des Reglers anzuschließen. Die bürstenlosen Plettenberg Motoren mit Sensorik sind entweder mit 3 Hallsensoren oder mit 3 Gabellichtschranken mit 120° elektrischen Winkel ausgerüstet. Die Sensoren haben Open- Kollektor Ausgänge mit Pull-Up Widerständen. -
Seite 22: Einstellungen
Kommutierungs-Sequenz Rückwärts Schritt1 Schritt2 Schritt3 Schritt4 Schritt5 Schritt6 Fehler1 Fehler2 Phase A(U) Phase B(V) Phase C(W) Sensor A Sensor B Sensor C Z: Hochohmig, +:Plus, -:Minus, 1:>3V, 0:<2V Einstellungen Die Drehzahl ist mit einem Drehzahlmessgerät zu kontrollieren. Sichtprüfung und Vor Inbetriebnahme müssen alle Befestigungsschrauben des mechanische Motors auf festen Sitz überprüft werden. -
Seite 23: Störungsbehebung
5. Störungsbehebung Es ist unbedingt erforderlich, den Empfänger in möglichst großer Entfernung zum Motor, Regler bzw. dessen stromführenden Leitungen einzubauen. Die Antenne darf dabei nicht am Motor und dessen stromführenden Leitungen vorbeigelegt werden. Ist dies aus bautechnischen Gründen nicht möglich, so sind diese Elemente mit Stahlblech oder Folie abzuschirmen. -
Seite 24: Service / Kontakt
Sollten trotz sachgerechter Handhabung und ausreichender Pflege Probleme auftreten oder wurde der Motor beschädigt, so senden Sie den Motor unter Angabe des Problems, Mangels oder der Beschädigung an unsere Adresse. Plettenberg Elektromotoren GmbH & Co. KG Rostocker Straße 30 34225 Baunatal – Großenritte Telefon:... -
Seite 25: Eu-Konformitätserklärung
EMV-Richtlinie 2014/30/EU Anhang IV Niederspannungs-Richtlinie 2014/35/EU Anhang I RoHS-Richtlinie 2011/65/EU Anhang I Plettenberg Elektromotoren GmbH & Co. KG Rostocker Straße 30 34225 Baunatal – Großenritte erklärt hiermit als Hersteller, dass die unten beschriebenen Gegenstände die Bestimmungen der oben genannten einschlägigen Harmonisierungsrechtsvorschriften der Gemeinschaft erfüllen. - Seite 26 Elektromotoren GmbH & Co. KG umgebaut, ergänzt oder in sonstiger Weise verändert wird und wenn Bauteile, die nicht zum Plettenberg Elektromotoren GmbH & Co. KG-Zubehör gehören, in das Produkt eingebaut werden sowie bei unsachgemäßem Anschluss oder nicht bestimmungsgemäßer Verwendung des Produkts.
