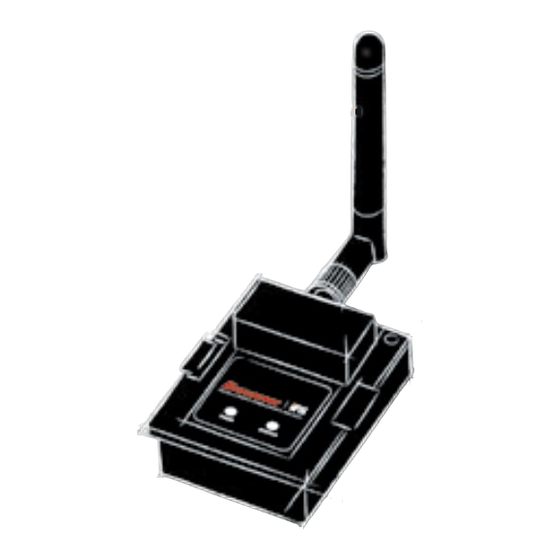

GRAUPNER iFS Installation Und Gebrauch
Sendemodul für multiplex profi
Verfügbare Sprachen
Verfügbare Sprachen
Graupner | iFS Sendemodul für Multiplex PROFI
Best.-Nr. 23108
Installation und Gebrauch
Seite 2
Graupner | iFS RF Module for Multiplex PROFI
item number 23108
Installation and Usage
Page 14
Module HF Graupner | iFS pour Multiplex PROFI
N° 23108
Installation et mode d'emploi
Page 26
GRAUPNER GmbH & Co. KG - Postfach 1242 - 73220 Kirchheim/Teck - www.graupner.de
Inhaltsverzeichnis
Verwandte Anleitungen für GRAUPNER iFS
Inhaltszusammenfassung für GRAUPNER iFS
- Seite 1 Graupner | iFS RF Module for Multiplex PROFI item number 23108 Installation and Usage Page 14 Module HF Graupner | iFS pour Multiplex PROFI N° 23108 Installation et mode d’emploi Page 26 GRAUPNER GmbH & Co. KG - Postfach 1242 - 73220 Kirchheim/Teck - www.graupner.de...
-
Seite 2: Voraussetzungen Für Den Einbau
Alle Rechte weltweit vorbehalten. Einführung Vielen Dank, dass Sie das Graupner | iFS-System gekauft haben. Dieses System ist ein direkter Ersatz für Ihr Serien-HF-Modul und Ihren Empfänger. Bitte lesen Sie vorab die gesamte Anleitung bevor Sie versuchen, das Graupner | iFS-System zu installieren bzw. - Seite 3 1. Entfernen des bisherigen HF-Moduls Legen Sie Ihren Sender mit der Vorderseite auf ein Handtuch oder einen anderen weichen Unter- grund, um ihn zu schützen. Schieben Sie die beiden Verschlüsse abwärts, um die Rückseite zu öffnen. Legen Sie die Rückseite zur Seite. Entfernen Sie das HF-Teil, indem Sie beide Seiten der Platine greifen und das HF-Teil senkrecht nach oben abziehen.
- Seite 4 Bild 2 2. Entfernen der Antennenhalterung Entfernen sie die ursprüngliche Antennenhalterung, indem sie die 4 schwarzen Schrauben mit einem Kreuzschlitzschraubenzieher herausdrehen. Beachten sie dazu bitte Bild 3. Bild 3...
- Seite 5 Entfernen sie die einzig übrig bleibende Schraube mit einem Schlitzschraubenzieher. Diese Schraube ist für die Einstellung des Drucks auf die Kugel zuständig. Entfernen Sie die Druckplatte und lösen Sie die Antennengrundplatte von der Antennenhalterung. Beachten Sie Bild 4 und 5. Bild 4 Bild 5...
- Seite 6 Entfernen sie die Metallkugel aus der Antennenhalterung. Sollten sie die Kugel später brauchen, um die ursprüngliche Konfiguration wiederherzustellen, sollten sie diese gut aufbewahren. Für diesen Umbau wird die Kugel nicht mehr benötigt. Setzen sie die mitgelieferte Plastikkugel in den Antennenschacht ein, so dass die Antennenschraubverbindung nach oben zeigt. Beachten Sie hierzu Bild 6 und 7.
- Seite 7 Schrauben sie die ebenfalls mitgelieferte Antenne (einige Umdrehungen) auf die Plastikkugel. Zie- hen Sie die Plastikkugel an der Antenne durch die Antennenhalterung. Achten sie hierbei darauf, dass die Antenne fest genug angezogen ist. Die Kugel wird möglicherweise festsitzen und kann nicht weiter geschoben werden.Beachten Sie Bild 8.
- Seite 8 Schrauben sie nun die Antenne ab und legen sie diese zur Seite. Setzen Sie die Antennenhalterung wieder an, indem die Druckplatte in die richtige Position gebracht wird. Ziehen Sie diese - wie in Bild 9 gezeigt - fest. Bild 9 Wenn Sie möchten, können Sie die Feder weglassen, weil die Kugel nicht fest an Ihrem Platz ge- halten wird und keine Federspannung bei dieser Installation notwendig ist.Ein erneutes Anbringen ist nicht notwendig.
- Seite 9 Bild 10 Ziehen Sie die Antennenhalterung nach innen in den Sender. Siehe Bild 11 Bild 11...
- Seite 10 Schrauben Sie die Antennenhalterung mit den 4 originalen schwarzen Schrauben an das Sender- gehäuse. Beachten Sie Bild 12. Bild 12...
- Seite 11 In Ihrem Umrüstsatz befinden sich selbstklebende Haken- und Schlaufenbänder. Fixieren Sie die flauschige Seite auf der Unterseite des Graupner|iFS HF-Moduls. Kleben Sie die andere (Haken-) Seite an die Stelle an die das iFS-Modul montiert werden soll. Beachten Sie Bild 13. Bild 13 Achtung! Dieser Schritt ist der kritischste während der Installation dieses Produkts und gibt...
- Seite 12 Bild 14 Setzen Sie die Graupner | iFS HF-Platine über den originalen Einbauort des HF-Teils. Stecken Sie den weißen Stecker in den originalen HF-Steckplatz und drücken Sie ihn fest. Bewegen Sie den Stecker hin- und her, bis er absolut fest sitzt. Beachten Sie Bild 15 und insbesondere die Farben der Verbindungsdrähte, sowie die Positionen von Antennenkabel und Graupner | iFS Modul.
- Seite 13 Sie unsere Serviceabteilung. Die Programmierung des Sendemoduls muss mit abgenommener Rückwand erfolgen, um Zu- gang zum Programmierschalter zu haben und die LED zu sehen. Hinweise: Die GRAUPNER | iFS-PROFI-Sendemodule sind ab Werk so programmiert, dass für einen Betrieb in Europa keine Änderungen an den Einstellungen vorgenommen werden müsssen.
