- Seite 1 DEUS Bedienungsanleitung Einfacher Funk Thermostat Einfacher Funk Thermostat zur Steuerung elektrischer Heizungen...
-
Seite 2: Allgemeine Systeminformationen
ALLGEMEINE SYSTEMINFORMATIONEN Dieses Gerät ist Teil der Raumheizlösung von heatness und kommuniziert ® über ein eigenes Funkprotokoll. Es kann komfortabel und individuell per Smartphone über die zugehörige App konfiguriert werden. Welcher Funktionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem jeweiligen Anwenderhandbuch. - Seite 3 Dokumentation © 2019 heatness GmbH, Österreich Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Korrekturen sind seitens des Herstellers vorbehalten. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir...
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 Allgemeine Systeminformationen 2 Hinweise zur Anleitung 3 Gefahrenhinweise 4 Funktion und Geräteübersicht 5 Inbetriebnahme 5.1. Verbinden von Thermostat und Empfänger 5.2. Montage 5.3. Löschen von Empfängern 6 Betriebsmodi und Konfiguration 6.1. Manueller Betrieb 6.2. Automatikbetrieb „AUTO“ 6.3. Ausschalten des Thermostaten OFF 7 Batterien wechseln 8 Fehlerbehebung 8.1. -
Seite 5: Hinweise Zur Anleitung
11 Technische Daten 12 Kompatibilität Entsorgungshinweis Konformitätshinweis HINWEISE ZUR ANLEITUNG Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre heatness ® Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung. -
Seite 6: Gefahrenhinweise
GEFAHRENHINWEISE Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer... - Seite 7 Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet. Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß...
-
Seite 8: Funktion Und Geräteübersicht
FUNKTION UND GERÄTEÜBERSICHT Mit dem Funkthermostat können Sie Ihre Infrarotheizung in Verbin- dung mit Funkempfängern temperaturgesteuert regulieren und so auf Ihre individuellen Bedürfnisse anpassen. Darüber hinaus ist mit einer Smartphone-App für Android und iOS auch eine zeitgesteuerte Regelung möglich. Passende Empfänger und Apps finden Sie im Kapitel 12 „Kompatibilität“. - Seite 9 Geräteübersicht Vorderansicht: Elektronikeinheit (Thermostat) Magnetische mit Display Montagehalterung Display Bohrlöcher – Druckknopf bzw. Drehregler für Schraubmontage...
- Seite 10 Geräteübersicht Rückansicht: Elektronikeinheit (Thermostat) Batteriefächer Anlerntaste Aufnahmen für Reset-Taste magnetische Montagehalterung...
-

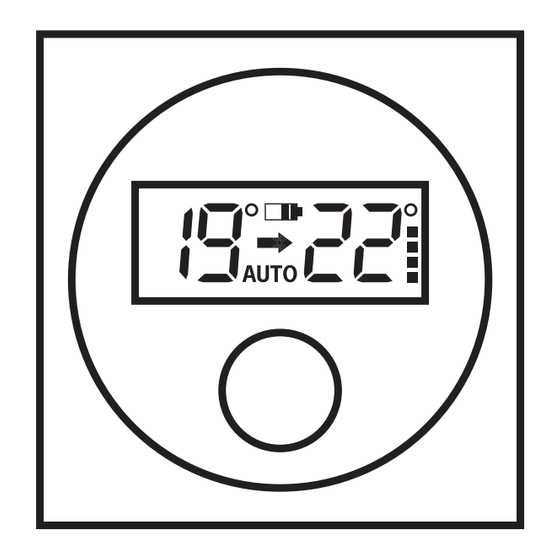

Seite 11: Display Übersicht
Displayübersicht: Ist-Temperatur Heizen Automatikbetrieb Soll-Temperatur Anzahl der angelernten Bluetooth Empfänger... -
Seite 12: Inbetriebnahme
INBETRIEBNAHME 5.1. Verbinden von Thermostat und Empfänger Damit der Funkthermostat Ihr Heizungssystem steuern kann, muss er zu- erst mit den Empfängern der zu steuernden Heizungen verbunden werden. Legen Sie dazu bei der ersten Inbetriebnahme 2x 1,5 V LR03/Micro/AAA Batterien in die Batteriefächer auf der Rückseite des Thermostat ein. Wenn Sie den Funkthermostaten an einen Empfänger anlernen möchten, gehen Sie wie folgt vor: •... - Seite 13 Erfolgreiches Anlernen wird durch grünes Blinken der Geräte-LED signa- lisiert. War der Anlernvorgang nicht erfolgreich, blinkt die Geräte-LED rot. Starten Sie den Anlernvorgang erneut. An einen Thermostat lassen sich maximal 4 unterschiedliche Empfänger anlernen.
-
Seite 14: Montage
5.2. Montage Um den Wandthermostat mit Hilfe von Schrauben an der Wand zu montie- ren, gehen Sie wie folgt vor: Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen. • Wählen Sie einen geeigneten Montageort aus. Stellen Sie sicher, dass an der ausgewählten Position keine Leitungen in der Wand verlaufen! •... - Seite 15 • Montieren Sie die Montagehalterung durch Eindrehen der mitgelieferten Dübel und Schrauben. • Setzen Sie den Thermostat mit der Rückseite auf die Montagehalterung und achten Sie darauf, dass der Thermostat in den Aufnahmen für die magnetische Montagehalterung korrekt einrastet.
-
Seite 16: Löschen Von Empfängern
5.3. Löschen von Empfängern Am Thermostat können nur alle Empfänger auf einmal gelöscht werden. Das Löschen einzelner Empfänger ist nicht möglich. Um alle mit dem Thermostat verbundenen Empfänger zu löschen, gehen Sie wie folgt vor: • Um die Verbindung von Empfängern und Thermostat zu trennen, halten Sie die Systemtaste der Empfänger für 3 Sekunden gedrückt. -
Seite 17: Betriebsmodi Und Konfiguration
BETRIEBSMODI UND KONFIGURATION Nach dem Anlernen und der Montage können Sie über das Konfigura- tionsmenü Einstellungen vornehmen, um das Gerät an Ihre persönlichen Bedürfnisse anzupassen. Das Thermostat bietet 3 unterschiedliche Betriebsarten: • den manuellen Betrieb, • den Automatikbetrieb (AUTO) und •... - Seite 18 Um vom manuellen Betrieb in den Automatikbetrieb zu wechseln, halten Sie bitte den Drehknopf zwischen 1 und 3 Sekunden gedrückt. Im Display erscheint „AUTO“ als Bestätigung für das Umschalten auf den Automatik- betrieb. Um vom Automatikbetrieb wieder in den manuellen Betrieb zu wechseln, genügt ein einfaches Drehen am Drehknopf.
- Seite 19 • Starten Sie die App „Sparmeister“ auf Ihrem Smartphone. Beachten Sie, dass zum Aktivieren der Bluetooth-Verbindung der Thermostat im Automatikbetrieb sein muss. • Sie werden von der App aufgefordert, den Drehknopf am Thermostat gedrückt zu halten. Halten Sie diesen so lange gedrückt (mindestens 3 Sekunden), bis das Bluetooth-Symbol zu blinken beginnt.
-
Seite 20: Ausschalten Des Thermostaten Off
6.3. Ausschalten des Thermostaten OFF Ein kurzer Druck (unter 1 Sekunde) auf den Drehknopf schaltet den Thermostat direkt aus. Drücken Sie den Drehknopf erneut kurz, um den Thermostat wieder in den manuellen Betrieb oder den Automatikbetrieb zu schalten. Im ausgeschalteten Zustand findet keine Steuerung der Heizungen statt. -
Seite 21: Batterien Wechseln
BATTERIEN WECHSELN Um die Batterien des Wandthermostats zu wechseln, gehen Sie wie folgt vor: • Trennen Sie den Thermostat von der magnetischen Montagehalterung. • Auf der Rückseite des Thermostats befinden Sie die beiden Batterie- fächer. • Legen Sie zwei neue 1,5 V LR03/Micro/AAA Batterien polungsrichtig gemäß... -
Seite 22: Fehlerbehebung
FEHLERBEHEBUNG 8.1. Verbindungsfehler Bestätigt mindestens ein Empfänger einen Befehl nicht, leuchtet zum Abschluss der fehlerhaften Übertragung der Fehlercode „E“ im Display auf. Grund für die fehlerhafte Übertragung kann eine schwache Batterie oder eine Funkstörung sein (s. „12 Allgemeine Hinweise zum Funkbetrieb“). Die fehlerhafte Übertragung kann folgende Ursachen haben: •... -
Seite 23: Blinkfolgen Und Fehlercodes
phone-App ist notwendig um die Uhrzeit und das Datum am Thermostat zu aktualisieren. 8.3. Blinkfolgen und Fehlercodes Blinkfolgen werden durch die LED auf der Rückseite des Thermostats angezeigt. Blinkfolge Bedeutung Lösung LED blinkt Verbindungsvorgang zu Warten bis Verbindungsvor- gelb Empfänger ist aktiv. gang abgeschlossen ist. - Seite 24 Fehlercodes werden im Display auf der rechten Seite statt der Soll-Tempe- ratur angezeigt. Fehlercode Bedeutung Lösung Verbindungsfehler zu Prüfen Sie die Verbindung einem oder mehreren zwischen Thermostat und Empfängern. dem/den Empfänger(n) wie auf Seite 21 beschrieben. Uhrzeit und Datum nach Verbinden Sie den Thermostat Batterieausfall nicht (wie auf Seite 21 beschrie-...
-
Seite 25: Wartung Und Reinigung
WARTUNG UND REINIGUNG Das Gerät ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fussel- freien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. -
Seite 26: Duty Cycle
Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Hiermit erklärt die heatness GmbH, dass sich dieses Gerät in Übereinstim- mung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformi-... -
Seite 27: Technische Daten
11 TECHNISCHE DATEN Geräte-Kurzbezeichnung: ..............Deus Versorgungsspannung: ........2x 1,5 V LR03/Micro/AAA Stromaufnahme: ..............50mA max. Batterielebensdauer: .............. 1 Jahr (typ.) Schutzart: ..................IP20 Umgebungstemperatur: ............0 bis 40°C Abmessungen (B x H x T): ......80 x 80 x 14 mm (ohne Knopf) Gewicht: ..............106 g (inkl. -
Seite 28: Entsorgungshinweis
Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie für Elektro- und Elektro- nik-Altgeräte über die örtlichen Sammelstellen für Elektronik Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich aus- schließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet. -
Seite 29: Kompatibilität
12 KOMPATIBILITÄT Der Funkthermostat „Deus“ ist mit folgenden Empfängern kompatibel: • Empfänger Schaltsteckdose • Empfänger direkt Der Funkthermostat „Deus“ lässt sich durch folgende App steuern: „Sparmeister“ von Innovega GmbH, kostenlos im GooglePlay Store und im Apple App Store...
