perrot Mini-click II Bedienungsanleitung

Bedienungsanleitung für Regensensor
1. Montage
Das Gerät sollte so angebracht werden, dass es ungeschützt dem natürlichen Regen ausgesetzt ist. Das

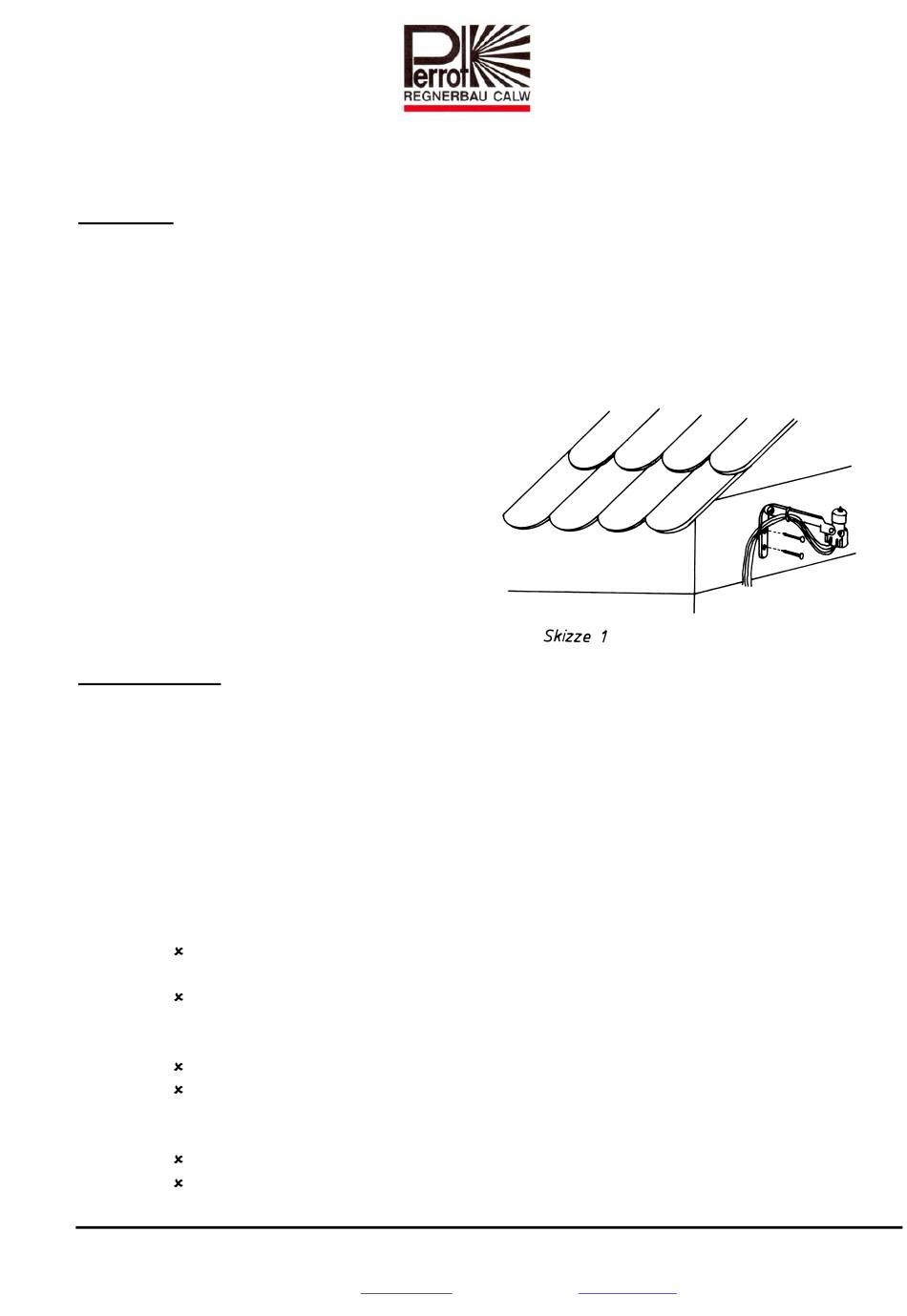

Gehäuse muss senkrecht stehen, damit die Funktion gewährleistet ist. (siehe Skizze 1)
Der Anschraubbügel kann mit den beiden mitgelieferten Schrauben an jeder Fläche befestigt werden.
Bevor das Gehäuse in die senkrechte Lage gebracht wird, sollte die Gelenkschraube gelöst und
anschließend wieder angezogen werden. Das Gerät darf nicht im Wurfbereich der Regner installiert
werden.
2. Anschlussplan
2.1 Falls eine Verlängerung der Anschlussdrähte erforderlich wird, darf der Drahtquerschnitt
nicht kleiner als 1 qmm sein.
2.2 Mini-clik II kann als "Schließer" oder als "Öffner" arbeiten. Beide
Anschlussmöglichkeiten sind im Steuergerät Perrot-Compact, TWO-WIRE-TRONIK
und Greenkeeper gegeben.
2.2.1 Anschluss von Mini-clik II an die Perrot Steuergeräte als Öffner (vorzugsweise).
Folgende Klemmenbelegung ist durchzuführen:
a.) Water Control
langer kupferfarbiger Draht, an erste Klemme vom Steuergerät,
die mit „Sensor" bezeichnet ist.
langer silberfarbiger Draht, an zweite Klemme vom Steuergerät,
die mit „Sensor" bezeichnet ist.
b.) Compact Steuergerät:
langer kupferfarbiger Draht an Lüsterklemme Nr. 5 des Steuergerätes
langer silberfarbiger Draht an Lüsterklemme Nr. 6 des Steuergerätes.
c.) TWO-WIRE-TRONIK und Greenkeeper Steuergerät:
langer kupferfarbiger Draht an Lüsterklemme Nr. 13 des Steuergerätes
langer silberfarbiger Draht an Lüsterklemme Nr. 14 des Steuergerätes.
