• Beigefügte Kabelbrücke verwenden gemäß Schaltplan

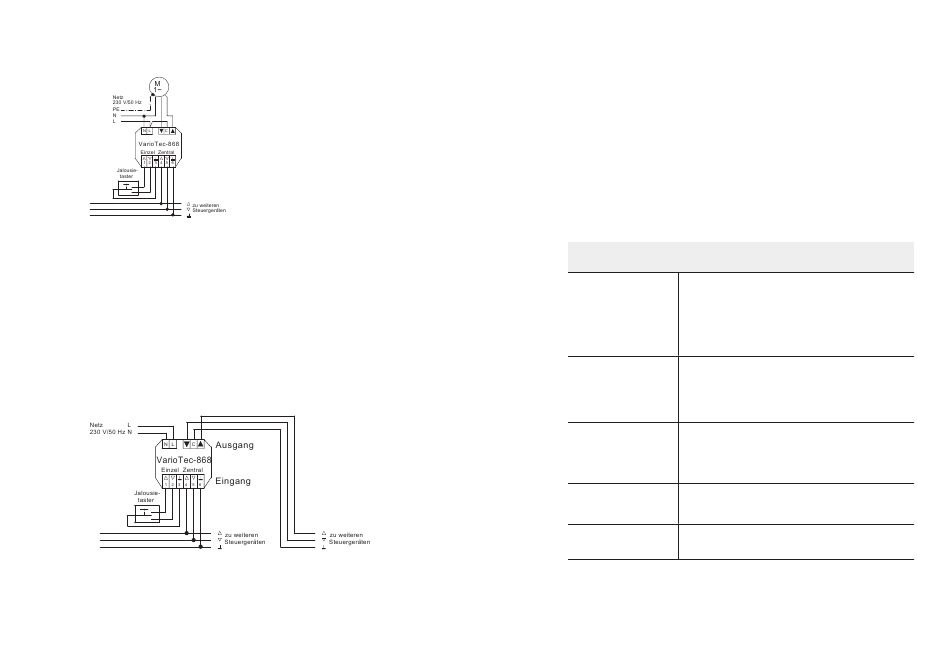

Fig. 3 Anschluss als Antriebssteuergerät
3.3.5 Anschluss als Gruppensteuergerät
• Codierschalter 2 in Position oben
• Steuerung mehrerer Antriebe zum gleichen Zeitpunkt
• Weitere Gruppensteuergeräte und Antriebssteuergeräte
können angeschlossen werden (siehe Beispiele im elero
Steuerungskatalog)
Fig. 4 Anschluss als Gruppensteuergerät
3.3.6 Anwendung für Rollladen bzw. Markise
• Codierschalter 3 in Position unten
Ⓒ elero GmbH
16 | DE
• Bei programmierter Zwischenposition (wichtig für
Anwendung Rollladen bzw. Markise) wird diese
angefahren, aber nicht die Position Lüftung, Postion
Wendung, Position Tuchstraffung.
3.3.7 Anwendung für Jalousie
• Codierschalter 3 in Position oben
• Bei Anwendung Jalousie und programmierter Position
Wendung erfolgt bei Anfahrt auf Zwischenposition
zusätzlich eine Wendung der Jalousie-Lamellen
3.3.8 Bedeutung der LED-Anzeige
LED Zustand und Bedeutung
blinkt grün
Programmieren
dreimal
Zwischenposition / Position Lüftung
Löschen
Zwischenposition / Position Lüftung
Taste Reset
blinkt grün
Anzeige der Programmierbereitschaft
einmal
(notwendig zum Einlernen eines
Senders)
Löschen aller eingelernten Sender
leuchtet rot
Notsignal anstehend
(wenn über 5 Sekunden lang Schalt-
signal an mindestens 1 Zentralsteuer-
eingang anliegt)
leuchtet orange
Windalarm anstehend
Glasbruch (Signal von elero Lumo)
leuchtet erst rot,
Beim Anlegen der Spannung
dann grün
Fig. 5 Bedeutung der LED-Anzeige
3.4
Funksysteme
Ⓒ elero GmbH
DE | 17
