Power Team PE55TWP-E110 Bedienungsanweisungen

Power Team PE55TWP-E110 Bedienungsanweisungen

Vorschau ausblenden Andere Handbücher für PE55TWP-E110:

Werbung

HINWEIS:
Untersuchen Sie die Pumpe unmittelbar nach ihrem Eintreffen sorgfältig. Der Spediteur, nicht der
G
Hersteller, haftet für Transportschäden.
Lesen Sie diese Anweisungen sorgfältig durch und befolgen Sie sie. Die meisten Probleme mit neuen
G
Ausrüstungen werden durch eine nicht sachgemäße Bedienung oder Montage verursacht.
Diese Hydraulikpumpen können im "Baukastenprinzip" nach individuellem Kundenwunsch
G
zusammengestellt werden. Da dabei eine Vielzahl verschiedener Motoren, Steuerungen, Tanks usw. zur
Auswahl stehen, können die folgenden Anweisungen Hinweise enthalten, die nicht auf Ihre spezielle
Pumpe zutreffen.
Der Motor darf nicht ohne vorherige Zustimmung des technischen Kundendienstes des Pumpenherstellers
G
gewechselt werden.
© 2005 SPX Corporation

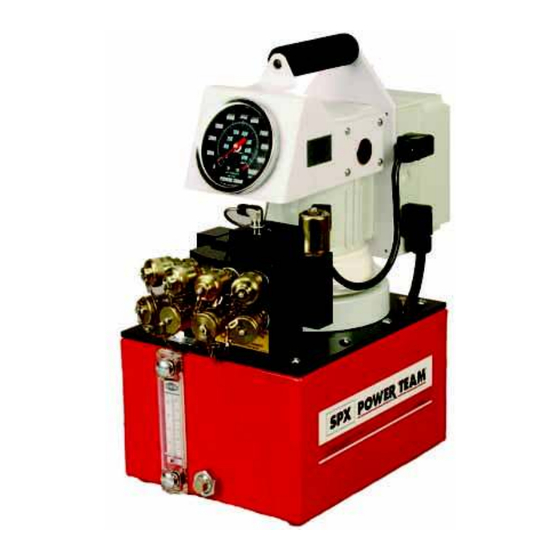

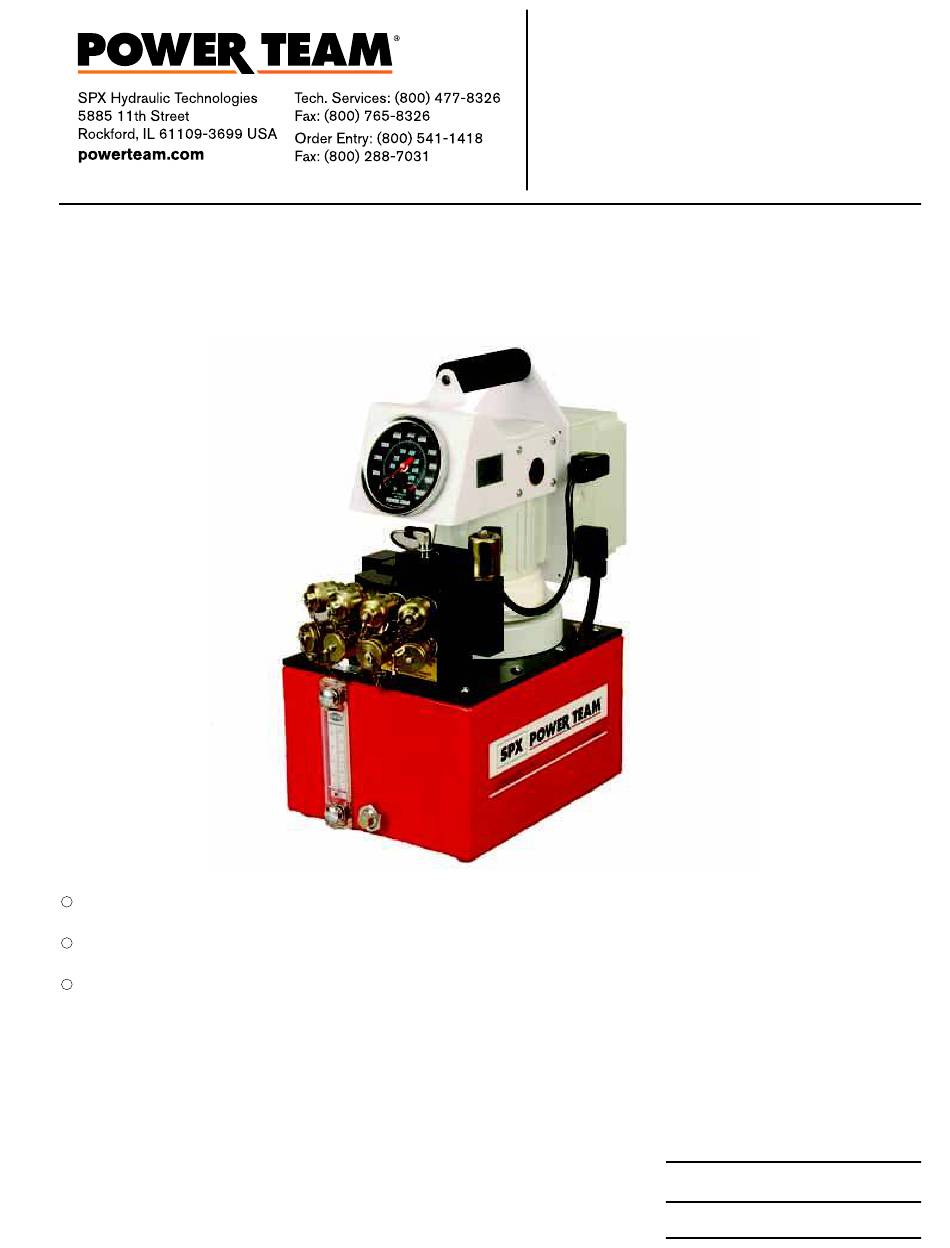

ELEKTRISCHE HYDRAULIKPUMPE
Bedienungsanweisungen für:
PE55TWP-E110
PE55TWP-E220
PE55TWP
PE55TWP-220
10,000 PSI
Formblatt Nr. 1000090D
PE55TWP-4-E110
PE55TWP-4-E220
PE55TWP-4
PE55TWP-4-220
Blatt Nr.
1 von 6
Rev
Datum: 25 May 2012

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Power Team PE55TWP-E110

  • Seite 1 Formblatt Nr. 1000090D Bedienungsanweisungen für: PE55TWP-E110 PE55TWP-4-E110 PE55TWP-E220 PE55TWP-4-E220 PE55TWP PE55TWP-4 PE55TWP-220 PE55TWP-4-220 ELEKTRISCHE HYDRAULIKPUMPE 10,000 PSI HINWEIS: Untersuchen Sie die Pumpe unmittelbar nach ihrem Eintreffen sorgfältig. Der Spediteur, nicht der Hersteller, haftet für Transportschäden. Lesen Sie diese Anweisungen sorgfältig durch und befolgen Sie sie. Die meisten Probleme mit neuen Ausrüstungen werden durch eine nicht sachgemäße Bedienung oder Montage verursacht.
  • Seite 2: Sicherheitsvorkehrungen

    Bedienungsanweisungen, Formblatt Nr. 1000090D, Rückseite Blatt 1 von 6 SICHERHEITSVORKEHRUNGEN Zur Vermeidung von Personenschäden: WARNUNG: HYDRAULIKSCHLAUCH G Vor der Inbetriebnahme der Pumpe sind alle Schlauchverbindungen mit den dafür geeigneten Werkzeugen anzuziehen. Ziehen Sie die Anschlüsse nicht zu fest an. Die Anschlüsse sollten nur sicher und leckfrei angezogen werden. Ein zu starkes Anziehen kann einen vorzeitigen Gewindedefekt verursachen oder dazu führen, dass Hochdruckarmaturen bei Drücken unterhalb ihrer Nennleistung bersten.
  • Seite 3: Aufstellung Der Hydraulikpumpe

    AUFSTELLUNG UND BEDIENUNG Auffüllen des Tanks HINWEIS: Der Tank ist bei Lieferung nicht gefüllt. Die hochwertige Hydraulikflüssigkeit von Power Team wird zusammen mit der Pumpe in einem separaten Behälter versandt. Wenn zusätzliches Öl erforderlich ist, verwenden Sie ausschließlich Hydraulikflüssigkeiten von Power Team.
  • Seite 4 Bedienungsanweisungen, Formblatt Nr. 1000090D, Rückseite Blatt 2 von 6 5000 6000 4 000 Einstellung des Manometers 3 000 7000 3 00 Verwenden Sie einen Schraubendreher zum Einstellen der Stellschraube am 4 00 2000 8000 rechten unteren Rand des Manometers (Abbildung 1) Die Schraube befindet sich unter dem Bereich der Abdeckung, in der das Manometer montiert ist.
  • Seite 5: Vorbeugende Wartung

    Bedienungsanweisungen Formblatt Nr. 1000090D VORBEUGENDE WARTUNG WARNUNG: Zur Vermeidung von Personenschäden: Unterbrechen Sie vor Beginn der Wartungs- oder Reparaturarbeiten erst die Stromversorgung der Pumpe. Reparatur- oder Wartungsarbeiten dürfen nur von einem Fachmann und in einer staubfreien Umgebung durchgeführt werden. Entlüften der Anlage Bei einem zu geringen Füllstand im Pumpentank kann sich Luft in der Anlage sammeln.
  • Seite 6 Tank und reinigen Sie das Tankinnere. 5. Füllen Sie den Tank mit dem vorgeschriebenen Power Team-Hydrauliköl. Setzen Sie die Pumpe und den Motor (mit Dichtung) auf den Tank auf, und setzen Sie die zehn Schrauben ein. Gleichmäßig und fest anziehen.
  • Seite 7: Montagehinweise Nadellager

    Bedienungsanweisungen Formblatt Nr. 1000090D MONTAGEANWEISUNGEN MONTAGEHINWEISE ANZUGSREIHENFOLGE BÜRSTENHALTER UND ANKER HOCHDRUCKPUMPE 0,677 / 0,702 Hochdruckpumpe (5.000 oder 10.000 PSI) In der abgebildeten Reihenfolge montieren. Bereiche unter dem Kopf 0,020 MIN. und Gewinde schmieren. Anziehen auf 180 in. lbs. 0,020 MIN. Bürste Anker Beim Austausch der Bürsten oder des Ankers...
  • Seite 8: Anleitung Zur Fehlersuche

    Bedienungsanweisungen, Formblatt Nr. 1000090D, Rückseite Blatt 4 von 6 ANLEITUNG ZUR FEHLERSUCHE WARNUNG Um Personenschäden zu vermeiden, dürfen Reparatur- oder Fehlersucharbeiten nur von Fachpersonal ausgeführt werden, das mit diesen Anlagen vertraut ist. Verwenden Sie geeignete Messgeräte und Ausrüstungsgegenstände für die Fehlersuche. HINWEIS: Je nach Pumpenausführung ist es oft hilfreich, mit einer Handpumpe nach Undichtigkeiten zu suchen und die verdächtigen Bereiche mit Druck zu beaufschlagen, ohne dass der Motor läuft.
  • Seite 9 Bedienungsanweisungen Formblatt Nr. 1000090D PROBLEM URSACHE LÖSUNG 1. Ölstand zu niedrig. 1. Befüllen Sie den Tank bis auf 1/2 Zoll Die Pumpe fördert kein Öl oder unterhalb der Einfüllöffnung (Zylinder fördert nur so viel Öl, dass der/die des Drehmomentschlüssels Drehmomentschlüsselzylinder nur eingefahren).
  • Seite 10 Bedienungsanweisungen, Formblatt Nr. 1000090D, Rückseite Blatt 5 von 6 PROBLEM URSACHE LÖSUNG 1. Überprüfen, ob es äußere Lecks 1. Dichten Sie undichte Die Pumpe baut Druck auf, kann gibt. Wenn kein Ölleck sichtbar ist, Rohrarmaturen mit diesen jedoch nicht halten. liegt das Problem im Innern.
  • Seite 11 Bedienungsanweisungen Formblatt Nr. 1000090D PROBLEM URSACHE LÖSUNG 7. Keil(e) beschädigt. 7. Austauschen. Die Pumpe baut nicht den vollen 8. Luftdruck nicht ausreichend (nur 8. Luftdruck erhöhen. Druck auf. Druckluftmotor). (Fortsetzung) 9. Sitz und/oder Tellerventil der 9. Reinigen, nachschleifen oder Schaltspindel (unter der auswechseln.
