Brasil Pavillon, 3x3m
Artikel-Nr.: 258.093
Aufbauanleitung
Nutzungs- und Warnhinweise
&
Verwandte Anleitungen für Siena Garden 258.093
Inhaltszusammenfassung für Siena Garden 258.093

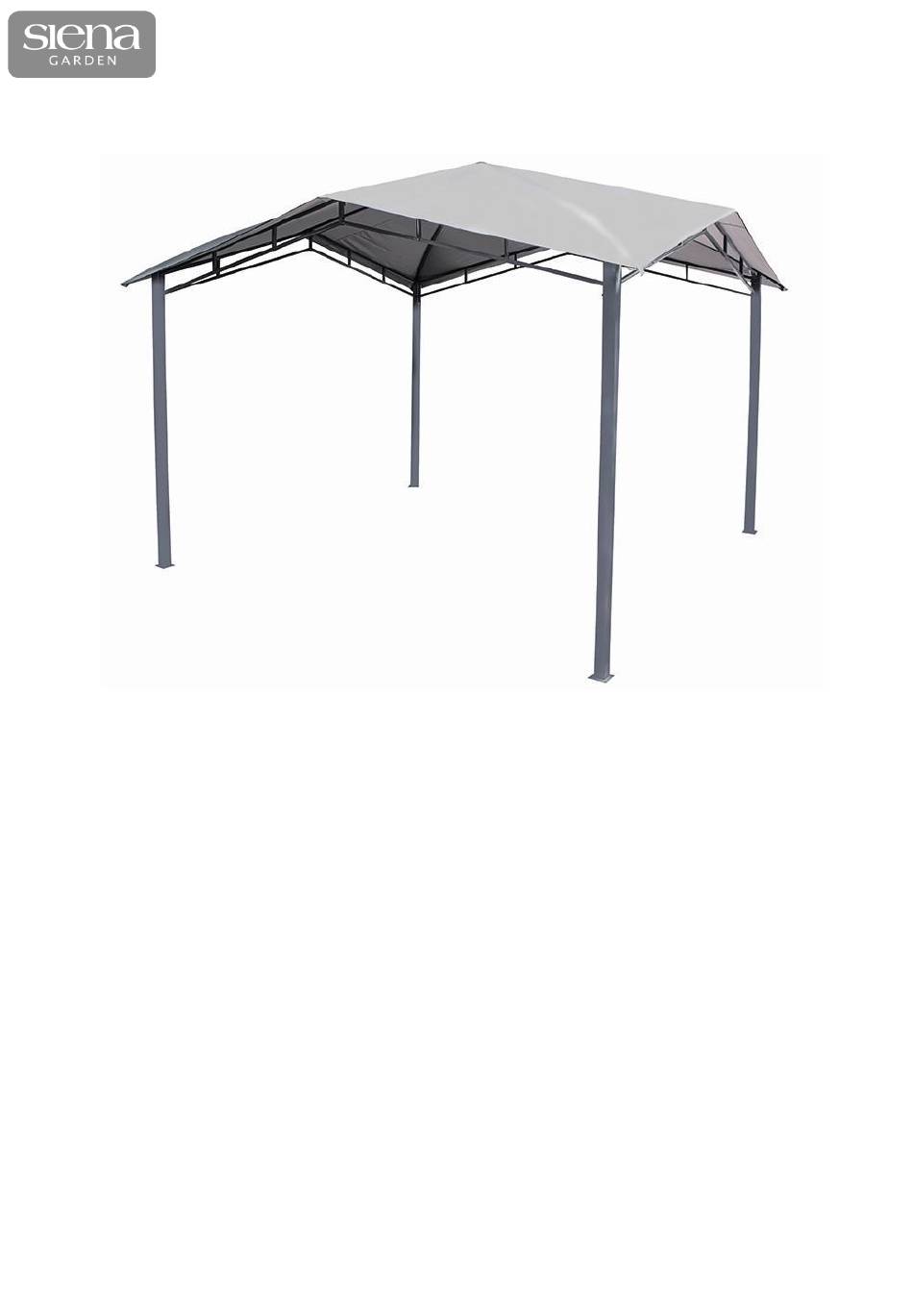

- Seite 1 Brasil Pavillon, 3x3m Artikel-Nr.: 258.093 Aufbauanleitung & Nutzungs- und Warnhinweise WICHTIG!/ IMPORTANT AUFBAUANLEITUNG FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN: SORGFÄLTIG LESEN. PLEASE RETAIN ASSEMBLY INSTRUCTION FOR FUTURE REFERENCE: READ CAREFULLY! GARDAMO GmbH & Co. KG – Dornierweg 12 – D – 48155 Münster...
-
Seite 2: Warnhinweise/ Warnings
Brasil Pavillon, 3x3m Artikel-Nr.: 258.093 Warnhinweise/ Warnings: 1. Abbau des Pavillons bei zu erwartenden Windgeschwindigkeiten größer 40 km/h (Frischer Wind, größere Zweige und Bäume bewegen sich und Wind ist deutlich hörbar) Dismantling the gazebo when wind speeds of more than 40 km/h are anticipated (brisk wind, large branches and trees moving, and the wind is plainly audible) 2. - Seite 3 Pflegehinweis: Für Fragen zur Pflege Ihres Pavillons steht Ihnen Ihr Händler gerne zur Verfügung. Darüber hinaus empfehlen wir unseren Pflegemitteln SIENA GARDEN TEXTILIMPRÄGNIERER und ALU-/ KUNSTSTOFF POLITUR, mit denen Sie unser Produkt bei Bedarf optimal behandeln können. GARDAMO GmbH & Co. KG – Dornierweg 12 – D – 48155 Münster...
- Seite 4 Brasil Pavillon, 3x3m Artikel-Nr.: 258.093 Lieferunmfang/ Partlist Anzahl Verbinder Dach Strebe Dach Strebe Dachstrebe Spannungs- vorrichtung Kurze Dachstrebe Seitenteil Pfosten Bodenhaken Seitenteil- verbinder Bolzen mit Unterleg- scheibe M6*25 Schraube mit Mutter M6*25 M6*35 Schraube mit Mutter M6*30 M6*30 Dach Schrauben- schlüssel...
- Seite 5 Brasil Pavillon, 3x3m Artikel-Nr.: 258.093 Aufbauanleitung/ assembly instruction Schritt 1/ Step 1 Fügen Sie die Seitenverblendungen zusamen und verbinden Sie diese mit dem Verbindungsstück #9. Achten Sie darauf, das die flache Seite des Teil #9 in den Innenraum des Pavillons zeigt. Die Dachstreben werden in Schritt 5 darin eingelassen.
- Seite 6 Brasil Pavillon, 3x3m Artikel-Nr.: 258.093 Schritt 3/ Step 3 Verbinden Sie die Dachstreben #2 mit den Streben #3 und #4. Schritt 4/ Step 4 Führen Sie die Dachstreben in dem Dachstrebenverbindungsstück #1 zusammen. Arretieren Sie die Streben an den Standpfosten.
- Seite 7 Brasil Pavillon, 3x3m Artikel-Nr.: 258.093 Schritt 5/ Step 5 Führen Sie die Endstücke der kurzen Dachstrebe in die Verbindungsstücke der Seitenverblendungen ein. Danach können Sie die Schrauben dort fest anziehen. Schritt 6/ Step 6 Das Dach können Sie im Nachhinein spannen, indem Sie die das Clicksystem der Strebe #4 nach unten ziehen.
- Seite 8 Brasil Pavillon, 3x3m Artikel-Nr.: 258.093 Schritt 7/ Step 7 Zur Fixierung des Pavillons im weichen Untergrund, nutzen Sie die Bodenheringe. GARDAMO GmbH & Co. KG – Dornierweg 12 – D – 48155 Münster www.sienagarden.de...
