Phosphor G1 Montageanleitung

Montageanleitung

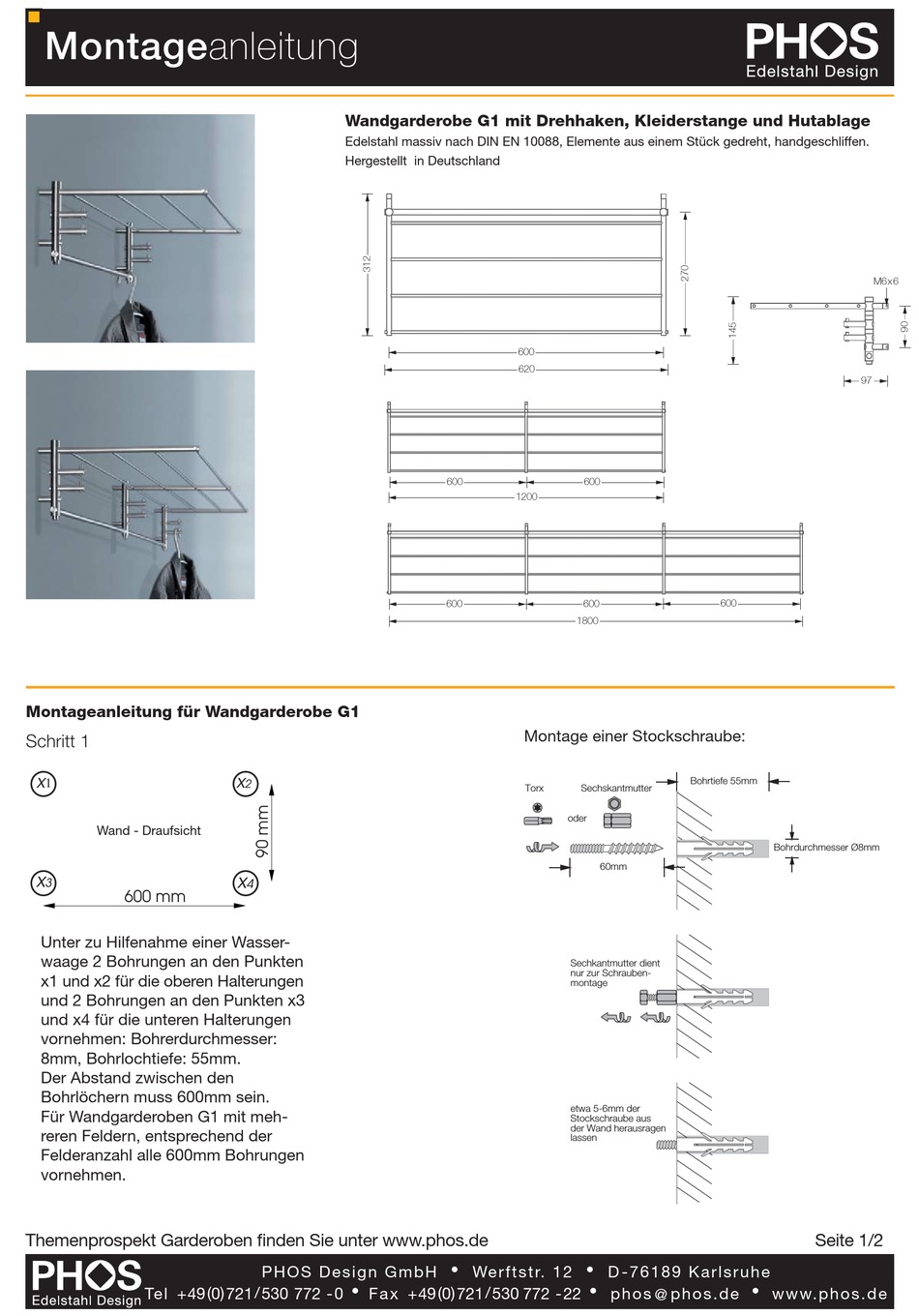

Montageanleitung für Wandgarderobe G1
:JOYP[[
h

Wand - Draufsicht
h
#
& ]]
Unter zu Hilfenahme einer Wasser-
waage 2 Bohrungen an den Punkten
x1 und x2 für die oberen Halterungen
und 2 Bohrungen an den Punkten x3
und x4 für die unteren Halterungen
vornehmen: Bohrerdurchmesser:
8mm, Bohrlochtiefe: 55mm.
Der Abstand zwischen den
Bohrlöchern muss 600mm sein.
Für Wandgarderoben G1 mit meh-
reren Feldern, entsprechend der
Felderanzahl alle 600mm Bohrungen
vornehmen.
Themenprospekt Garderoben finden Sie unter www.phos.de
Te l +49 ( 0 ) 721 / 530 772 -0 • Fa x +49 ( 0 ) 721 / 530 772 -22 • phos @ ph os.de • www.phos.de
Wandgarderobe G1 mit Drehhaken, Kleiderstange und Hutablage
Edelstahl massiv nach DIN EN 10088, Elemente aus einem Stück gedreht, handgeschliffen.
Hergestellt in Deutschland
h
"
h
$
PHOS Desig n Gmb H • Werftstr. 12 • D -76189 Karl sruhe
600
620
600 600
1200
600 600
1800
Montage einer Stockschraube:
;VY_ :LJOZRHU[T\[[LY
VKLY
TT
:LJORHU[T\[[LY KPLU[
U\Y a\Y :JOYH\ILU
TVU[HNL
L[^H  TT KLY
:[VJRZJOYH\IL H\Z
KLY >HUK OLYH\ZYHNLU
SHZZLU
97
600
)VOY[PLML TT
)VOYK\YJOTLZZLY • TT
Seite 1/2
M6 x6
