Inhaltszusammenfassung für Vexve HYDROX Manual
- Seite 1 Hydrox Manual / Manual+ Steuereinheiten Installations-, Betriebs- und Wartungshandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines Kennzeichnung der Steuereinheit Entladen und Lagerung Installation der Steuereinheit Wartung Ölwechsel Batteriewechsel Ersatzteilübersicht Betrieb Manueller Betrieb der Steuereinheit Hydrox (HCU) Manual / Manual+ Elektrischer Betrieb der Steuereinheit (HCU) Manual+ www.vexve.com... -
Seite 3: Warnhinweise Und Symbole
Installation, Bedienung, Instandhaltung oder Lagerung verursacht wurden. Diese Anweisungen sind für eine Geltendmachung der Garantie zu befolgen. Vexve fordert eine Rücksendung fehlerhafter, unter die Garantie fallender Produkte zum Werk zur Inspektion. Vexve kann erst dann eine Entschädigung gewähren, wenn die Fehlerhaftigkeit des Produkts festgestellt wurde. -
Seite 4: Allgemeines
Wenn Sie beabsichtigen, die Steuereinheit mit Antrieben anderer Hersteller zu verwenden, kontaktieren Sie bitte Vexve um die Eignung sicherzustellen. Einzelheiten zu den technischen Daten einschließlich der Abmessungen und Gewichte, der Drucke usw. finden Sie im Produktkatalog oder den Datenblättern der Hydrox-Reihe (www.vexve.com). www.vexve.com... -
Seite 5: Kennzeichnung Der Steuereinheit
10–500 mm2/s Filtration: ISO code 16/13; SAE class 4 or better Casing IP-rating: IP65 By Specma Oy Dry weight 54 kg 2016 - www.vexve.com Abbildung 1. Typenschild. Typ der Steuereinheit Trockengewicht Produktnummer Hersteller Anzahl der Steuerventile Russische Zertifizierung Max. Betriebsdruck Handelsmarke Fassungsvermögen des Öltanks... -
Seite 6: Entladen Und Lagerung
3. Entladen und Lagerung Verpackung: Prüfen Sie, dass der Inhalt der Lieferung mit der Bestellung übereinstimmt. Prüfen Sie auch, dass Die Produkte von Vexve sind während des die Steuereinheit und die zugehörige Ausrüstung Transports durch speziell entwickelte Verpackun- beim Transport nicht beschädigt wurden. -
Seite 7: Installation Der Steuereinheit
· Stellen Sie sicher, dass alle Schrauben und hydraulischen Kupplungen fest angezogen sind. Die Schaltschränke sind vor der Auslieferung immer druckgeprüft und getestet. Trotzdem können sich während der Auslieferung die Gewindeverbindungen lockern. Aus diesem Grund müssen diese kontrolliert werden, bevor Sie das System mit Druck beaufschlagen. www.vexve.com... -
Seite 8: Wartung
Ölwechsel nötig. Da die Ölmenge in drehenden Hydraulikantrieben im Vergleich zu der Menge in den Leitungen gering ist, findet während der Arbeitszyklen kein Ölaustausch statt. Daher wird empfohlen, das Hydrauliköl zu wechseln, damit auch das Öl im drehenden Hydraulikantrieb und den Schläuchen ausge- tauscht wird, und nicht nur in der Hydraulikpumpe. www.vexve.com... -
Seite 9: Batteriewechsel
Lösen Sie die Eckschrauben (1) der Stellungsanzeigebox und ziehen Sie die Frontplatte vorsichtig Ersetzen Sie die Batterie (2) durch eine entsprechende. Schließen Sie die Stellungsanzeigebox, indem Sie die Frontplatte wieder anbringen, und ziehen Sie die Eckschrauben fest. Abbildung 3. Batteriewechsel. www.vexve.com... -
Seite 10: Ersatzteilübersicht
Monoblock Richtungssteuerventile 810100 810100 Hebel 810101 810101 Handpumpe 810102 810102 Membranspeicher 810103 810103 Membranspeicherbefestigung 810104 810104 Stellungsanzeigebox 810105 810105 Rückschlagventil 810106 810106 Manometer 810107 810107 Magnetventil 811101 Ventilgehäuse 810108 810108 Hydraulische Antriebseinheit 811102 Elektromotor 811103 Batterie der Stellungsanzeigebox 810109 810109 www.vexve.com... -
Seite 11: Betrieb
6. Betrieb HINWEIS: Wenn Sie beabsichtigen, die Steuereinheit mit anderen Antrieben als Hydrox zu verwen- den, kontaktieren Sie bitte Vexve. Beim Leeren des Systems müssen die hydraulischen Anschlüsse im Hydraulikantrieb gelöst werden. Anderenfalls könnte sich die Position des Ventils verändern. - Seite 12 HINWEIS: Wenn Sie beabsichtigen, die Steuereinheit mit anderen Stellungsmeldern als den von Vexve mitgelieferten zu verwenden, kontaktieren Sie bitte Vexve. Beim Entleeren des Systems müssen die hydraulischen Anschlüsse im Hydraulikantrieb gelöst werden. Anderenfalls könnte sich die Position des Ventils verändern.
-
Seite 13: Elektrischer Betrieb Der Steuereinheit (Hcu) Manual

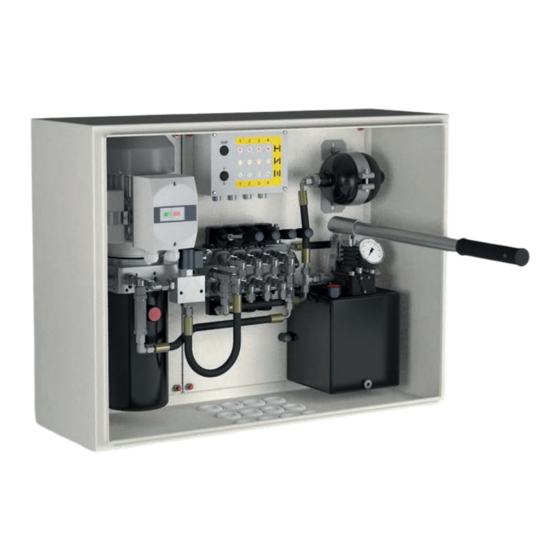

Betrieb mit Stellungsmelder leuchtet das grüne Licht). Wenn die Schlitz-Anzeige die Position „geöffnet“ erreicht hat, drehen Sie den Hebel in eine neutrale Position. Wenn der gewünschte Vorgang abgeschlossen ist, fahren Sie die elektrische Pumpe durch Drücken des roten Knopfes (11) herunter. SHUT NEUTRAL OPEN Abbildung 5. Positionen des Handhebels. www.vexve.com... - Seite 14 Abbildung 6. Steuereinheit Hydrox (HCU) Manual. Abbildung 7. Steuereinheit Hydrox (HCU) Manual+. www.vexve.com...
- Seite 15 www.vexve.com...
- Seite 16 Vexve Oy Pajakatu 11 Riihenkalliontie 10 FI-38200 Sastamala FI-23800 Laitila Finland Finland Tel. +358 10 734 0800 vexve.customer@vexve.com www.vexve.com www.vexve.com...
